Configuración de Tarjeta de Interfaz de Red (NIC)

Por defecto, se configura cada interfaz para negociar automáticamente la velocidad de enlace. En los ajustes Avanzados para una interfaz, puede fijar la velocidad de interfaz, tamaño máximo de paquete (MTU) y habilitar la anulación de una dirección MAC.

Algunos modelos tienen limitaciones en los ajustes NIC compatibles con algunas interfaces:

  • Para los modelos Firebox M200 y M300, las interfaces 0, 1 y 2 no con compatibles con doble medio.

Para que un Firebox reciba marcos enormes (marcos Ethernet de más de 1500 bytes), primero debe aumentar la MTU de la interfaz al tamaño del marco que quiere que la interfaz acepte. El tamaño máximo configurable de MTU es de 9000 bytes.

Ajustar Configuración de NIC

Por defecto, la Velocidad de Enlace se fija en Negociar Automáticamente. Le recomendamos que no cambie esta configuración a menos que el Soporte Técnico le indique hacerlo. Si configura la velocidad de enlace en forma manual y otros dispositivos en su red no son compatibles con la velocidad seleccionada, se puede generar un conflicto que no permita a la interfaz de su Firebox reconectarse después de una conmutación por error.

  1. Seleccione Red > Interfaces.
  2. Seleccione la interfaz que desea configurar. Haga clic en Editar.
  3. Seleccione la pestaña Avanzado.

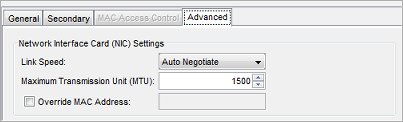

Configuraciones Avanzadas de Interfaz para NIC, Velocidad de Enlace, MTU y Cancelación de dirección MAC

  1. En la lista desplegable seleccione Velocidad de Enlace, seleccione Negociar Automáticamente si desea que Firebox seleccione la mejor velocidad de red. También puede seleccionar una de las velocidades doble medio o doble completo que usted sepa que son compatibles con el resto de su equipo de red.
  2. En el cuadro de texto MTU, especifique el tamaño de paquete máximo, en bytes, que se puede enviar a través de la interfaz. Recomendamos utilizar el valor predeterminado, 1500 bytes, a menos que el equipo de red requiera un tamaño de paquete diferente.
    Puede establecer el MTU desde un mínimo de 68 hasta un máximo de 9000.
  3. Para cambiar la dirección MAC de la interfaz externa, seleccione la casilla de selección Anular Dirección MAC e ingrese la nueva dirección MAC.
  1. Seleccione Red > Configuración.
  2. Haga clic en la interfaz que desea configurar y después haga clic en Configurar.
  3. Seleccione la pestaña Avanzado.

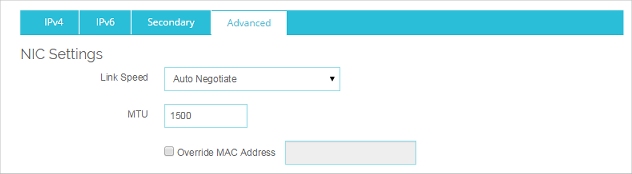

Configuraciones Avanzadas de Interfaz para NIC, Velocidad de Enlace, MTU y Cancelación de dirección MAC

  1. En la lista desplegable seleccione Velocidad de Enlace, seleccione Negociar Automáticamente si desea que Firebox seleccione la mejor velocidad de red. También puede seleccionar una de las velocidades doble medio o doble completo que usted sepa que son compatibles con el resto de su equipo de red.
  2. En el cuadro de texto Unidad de Transmisión Máxima (MTU), el tamaño de paquete máximo, en bytes, que se pueden enviar a través de la interfaz. Recomendamos utilizar el valor predeterminado, 1500 bytes, a menos que el equipo de red requiera un tamaño de paquete diferente.
    Puede establecer el MTU desde un mínimo de 68 hasta un máximo de 9000.
  3. Para cambiar la dirección MAC de la interfaz externa, seleccione la casilla de selección Anular Dirección MAC e ingrese la nueva dirección MAC.

Puede ver la velocidad de enlace negociada en la pestaña de Informe de Estado en Firebox System Manager.

Puede ver la velocidad de enlace negociada en el panel Interfaces en Fireware Web UI.

Acerca de Direcciones MAC

Algunos ISP utilizan una dirección MAC para identificar a las computadoras en su red. Cada dirección MAC recibe una dirección IP estática. Si su ISP utiliza este método para identificar su computadora, entonces debe cambiar la dirección MAC de la interfaz externa de Firebox. Utilice la dirección MAC del módem por cable, DSL de módem o enrutador que se conectaron directamente al ISP en su configuración original.

La dirección MAC debe tener estas propiedades:

  • La dirección MAC debe usar 12 caracteres hexadecimales. Los caracteres hexadecimales tienen un valor entre 0 y 9 o entre "a" y "f".
  • La dirección MAC debe funcionar con:
    • Una o más direcciones en la red externa.
    • La dirección MAC de la red de confianza para el dispositivo.
    • La dirección MAC de la red opcional para el dispositivo.
  • La dirección MAC no debe estar configurada en 000000000000 o ffffffffffff.

Si no se selecciona la casilla de selección Anular Dirección MAC al reiniciar Firebox, el dispositivo utiliza la dirección MAC predeterminada para la red externa.

Para evitar problemas con direcciones MAC, el dispositivo Firebox verifica que la dirección MAC que usted asigne a la interfaz externa sea única en su red. Si Firebox detecta otro dispositivo que utilice la misma dirección MAC, Firebox vuelve a cambiar a la dirección MAC estándar para la interfaz externa y se inicia nuevamente.

La anulación de la dirección MAC no es compatible con FireCluster.
