La norme 802.1p est une méthode de qualité de service (QoS)/classe de service (CoS) opérant au niveau de la Couche MAC (Couche 2). Les équipements prenant en charge la norme 802.1p peuvent ajouter et reconnaître une valeur indiquant le niveau de priorité de la trame Ethernet. La norme 802.1p peut garantir un haut niveau de qualité pour les communications en temps réel sensibles à la latence telles que la VoIP.
Le Firebox et les autres équipements compatibles 802.1p hiérarchisent le trafic en fonction de la valeur de priorité. La norme 802.1p s'applique uniquement aux interfaces membres de VLAN configurées de manière à envoyer et recevoir du trafic VLAN marqué. Il s'agit notamment du trafic sortant provenant du Firebox et du trafic sortant transitant via le Firebox.
Lorsque vous activez la norme 802.1p sur une interface VLAN, le Firebox marque le trafic sortant de cette interface. Le Firebox ajoute une marque 802.1q aux trames Ethernet de Couche 2 et copie la valeur de priorité IP de l'en-tête IP de Couche 3 dans le champ PCP (priority code point) 802.1p de la marque 802.1q.
Fonctionnement

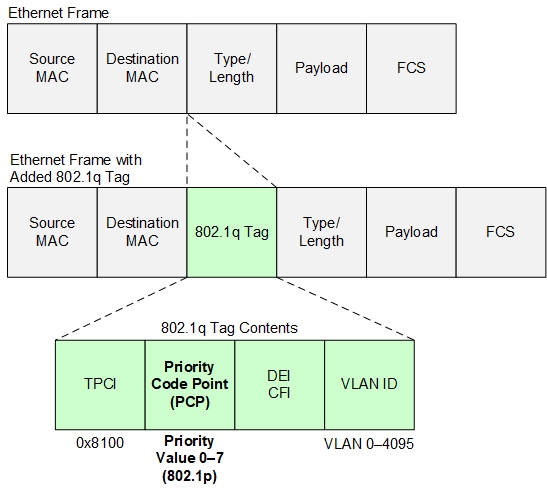

Ce diagramme illustre les informations 802.1q et 802.1p des trames Ethernet de Couche 2.
La valeur DSCP (Differentiated Services Code Point) des paquets IP correspond à la valeur PCP :
- Paquets IPv6 — Les trois bits supérieurs de la valeur DSCP du champ de la Classe de Trafic (TC) correspondent au PCP
- Paquets IPv4 — Les trois bits supérieurs de la valeur DSCP du champ Type de Service (ToS) correspondent au PCP
La valeur DSCP comprend six bits (0 à 63). Ce tableau indique le mode de correspondance des valeurs DSCP aux valeurs PCP 802.1p.
| Plage de Valeurs DSCP (Paquet de Couche 3) | Valeur de Priorité PCP 802.1p (Trame Ethernet de Couche 2) |
|---|---|
| 0–7 | 0 Meilleur effort |
| 8–15 | 1 Arrière-plan |
| 16–23 | 2 Rechange |
| 24–31 | 3 Excellent effort |
| 32–39 | 4 Charge contrôlée |
| 40–47 | 5 Vidéo (latence inférieure à 100 ms) |
| 48–55 | 6 Voix (latence inférieure à 10 ms) |
| 56–63 | 7 Contrôle du réseau |
Exemple
Afin de marquer le trafic VoIP sortant d'une interface VLAN avec une valeur PCP de 6, le Firebox copie la valeur DSCP du paquet dans le champ PCP 802.1p à trois bits de la marque 802.1q de la trame.
- Le DSCP du champ ToS (IPv4) ou du champ TC (IPv6) est 48. En binaire, le nombre 110000 représente le nombre 48.
- Le Firebox utilise les trois bits supérieurs (110) de la valeur DSCP en tant que valeur PCP.
- Le nombre binaire 110 représente le nombre 6, ce qui signifie que la valeur PCP est 6.
Activer le Marquage 802.1p pour les Interfaces VLAN
Pour activer le marquage 802.1p, consultez la section Définir un Nouveau VLAN.
