Gestion du Trafic

Sur la page État du système > Gestion du trafic, vous pouvez voir les statistiques de la bande passante pour le trafic géré par les actions de gestion du trafic configurées sur votre Firebox. Les statistiques comprennent des détails sur les stratégies et applications qui utilisent chaque action de gestion de trafic. L'utilisation de la bande passante actuelle apparaît également ainsi qu'un pourcentage de la bande passante minimum configurée pour l'action de gestion de trafic. Dans les statistiques, 1 Kbits/s est égal à 1024 bits par seconde.

Lorsque vous sélectionnez pour la première fois la page Gestion du trafic, les statistiques n'apparaissent pas jusqu'à ce que la valeur de l'Intervalle d’actualisation expire. À mesure que Fireware Web UI reçoit les données de gestion du trafic, elles apparaissent dans le graphique Gestion du trafic et dans le tableau situé sous le graphique.

Pour afficher les statistiques de gestion du trafic :

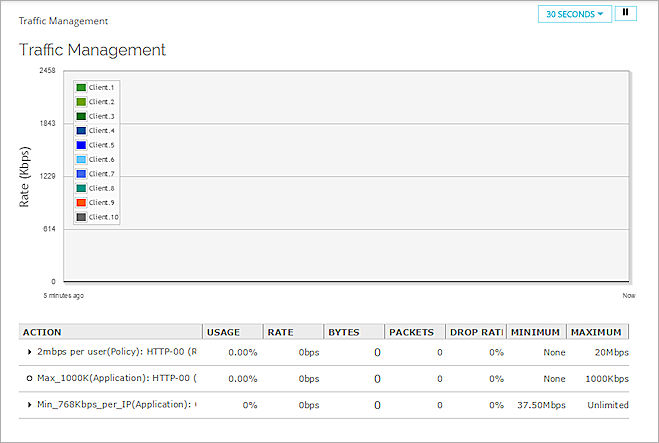

Sélectionnez État du Système > Gestion du Trafic.
Les statistiques pour chaque action de Gestion de Trafic que vous avez configurée s'affichent.

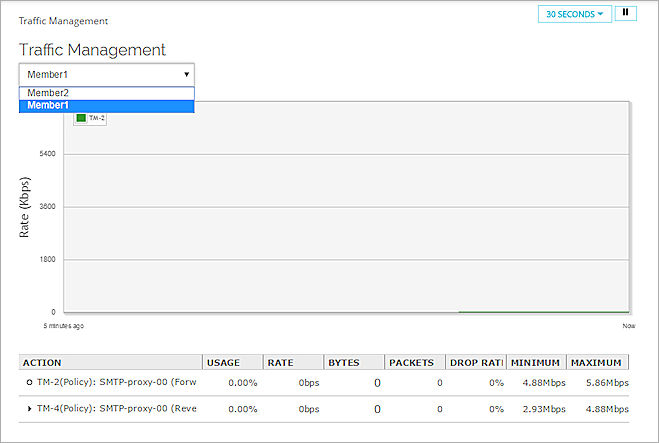

Si vous vous connectez à un FireCluster, sur la page Gestion du Trafic, vous pouvez choisir quel membre du cluster afficher.

Pour choisir quel membre du cluster afficher sur la page Gestion du Trafic :

Dans la liste déroulante Membre, sélectionnez un membre du cluster.

La page Gestion du Trafic comprend un graphique et un tableau affichant ses statistiques :

Action

Le nom de l'action de Gestion de Trafic.

Utilisation

La quantité de la bande passante maximale actuellement utilisée. Il s'agit de la valeur Débit divisée par la valeur Maximum.

Débit

Le débit de données actuel pour le trafic géré par cette action.

Octets

Le nombre d'octets actuel pour le trafic géré par cette action.

Paquets

Le nombre total de paquets.

Taux de perte

Le taux de perte historique de paquets gérés par cette action. Les statistiques du Taux de Perte est un pourcentage moyen des paquets perdus pour tout le trafic géré par cette action depuis sa création ou sa dernière modification, ou depuis le dernier redémarrage du périphérique.

Minimum

La bande passante minimum garantie configurée pour cette action.

Maximum

La bande passante maximum configurée pour cette action.

Pour voir plus d'informations sur une action de Gestion de Trafic du tableau :

Dans le tableau, sélectionnez action de Gestion de Trafic.

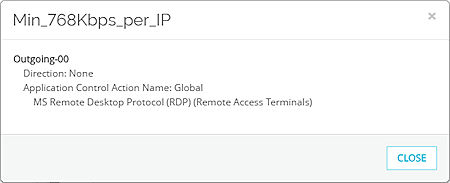

Une boîte de dialogue apparaît contenant plus d'informations sur cette action.

La boîte de dialogue Informations sur l'action de Gestion du Trafic comprend :

Direction

Le sens du trafic auquel est appliquée l'action :

• Descendante — L'action est configurée comme Action Descendante dans la stratégie.
• Montante — L'action est configurée comme Action Montante dans la stratégie.
• Les deux — L'action est configurée pour Action Descendante et Action Montante dans la stratégie.
• Aucun — L'action n'est pas configurée comme Action Descendante ou Action Montante, mais est utilisée dans l' action Application Control spécifiée dans la stratégie. Pour les applications, l'action s'applique au trafic dans les deux sens.

Nom de l'Action Application Control

Le nom de l'Action Application Control spécifiée dans la stratégie si l'Action Application Control utilise l'action de Gestion de Trafic.

Sous le nom de l'Action Application Control se trouve une liste des applications auxquelles s'applique l'action de Gestion de Trafic. Si l'action est utilisée pour une catégorie d'applications, le nom de l'application est affiché comme [Toutes les Applications] suivi du nom de la catégorie d'applications. Pour les applications, l'action s'applique au trafic de l'application dans les deux sens.

Pour plus d'informations sur la Gestion du Trafic, voir À propos de la Gestion du Trafic et de QoS.

Pour plus d'informations sur les pages État du Système, voir Surveiller Votre Firebox avec Fireware Web UI.
