Interfaz BOVPN Virtual para el Dynamic Routing a Cisco

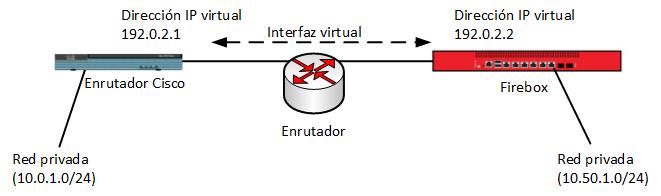

Topología
Este ejemplo de configuración muestra cómo configurar una interfaz virtual BOVPN y el enrutamiento dinámico OSPF entre un Firebox y una interfaz de habilitación de túnel virtual (VTI) de Cisco en un enrutador Cisco. Para este ejemplo, el Cisco VTI está configurado para el modo de túnel IPSec, el cual no utiliza GRE. El Cisco VTI también admite el modo de túnel GRE.
Para este ejemplo, los dos dispositivos tienen estas direcciones IP:
Direcciones IP de Firebox
Dirección IP externas — 203.0.113.2
Dirección IP de red privada — 10.50.1.0/24
Dirección IP de la interfaz virtual — 192.0.2.2, máscara de red 255.255.255.0
Direcciones IP del enrutador Cisco
Dirección IP externa — 198.51.100.2/24
Dirección IP de red privada — 10.0.1.0/24
Dirección IP de la interfaz virtual — 192.0.2.1, máscara de red 255.255.255.0
Configuración del Firebox
En la configuración de la interfaz virtual BOVPN en el Firebox, usted configura los endpoints de puerta de enlace local y remota con las direcciones IP externas de los dos dispositivos. Debe seleccionar el tipo de endpoint Cloud VPN o Puerta de Enlace de Tercero para configurar un túnel IPSec sin GRE.
Ajustes de la puerta de enlace para este ejemplo:
Tipo de endpoint remoto — Cloud VPN o Puerta de Enlace de Tercero
Método de credencial — Clave Precompartida
Par de endpoint de puerta de enlace — Local (203.0.113.2), Remoto (198.51.100.2)

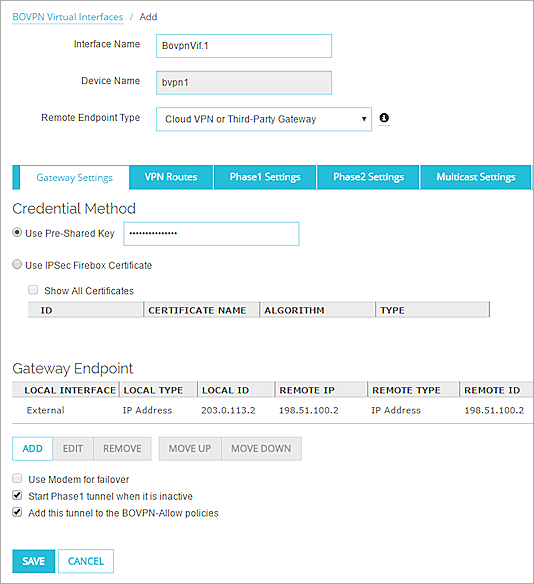

El par de endpoints de puerta de enlace configurados para la interfaz virtual BOVPN de Firebox en Fireware Web UI

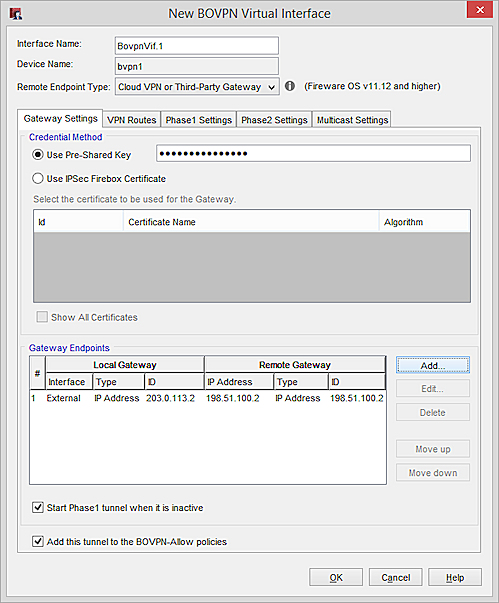

El par de endpoints de puerta de enlace configurados para la interfaz virtual BOVPN de Firebox en Policy Manager
En la pestaña Rutas VPN, la dirección IP virtual y la máscara de red están configuradas para el enrutamiento dinámico. La dirección IP local (192.0.2.2) está en la misma subred que la dirección IP local en el dispositivo remoto, 192.0.2.1. En ambos dispositivos, la máscara de red es 255.255.255.0.
Para este ejemplo, los ajustes de la dirección IP de la interfaz virtual en la pestaña Rutas VPN son:
Dirección IP Local — 192.0.2.2
Dirección IP o máscara de red del par — 255.255.255.0
Para utilizar la interfaz virtual BOVPN para el enrutamiento dinámico a un endpoint de VPN de terceros, debe configurar la dirección IP de la interfaz virtual con una dirección IP local y una subnet mask. La dirección IP virtual en el Firebox debe estar en la misma subred que la dirección IP virtual del endpoint de VPN del par. En el Firebox, usted configura una subnet mask, en lugar de la dirección IP virtual de pares. Para obtener más información acerca de las direcciones IP virtuales, consulte Direcciones IP de Interfaz Virtual para una VPN a un Endpoint de Terceros.

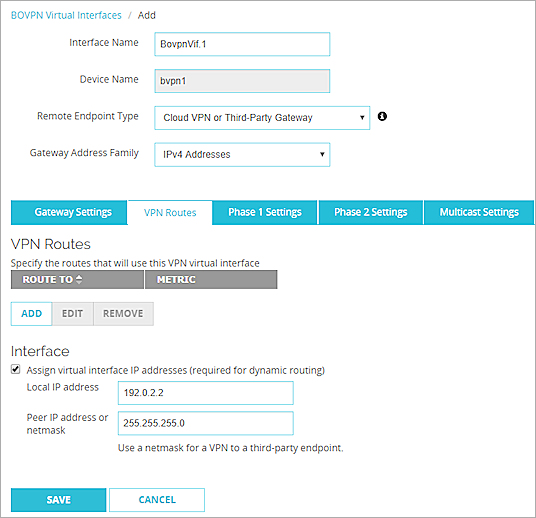

Las direcciones IP de la interfaz virtual configurada en Fireware Web UI

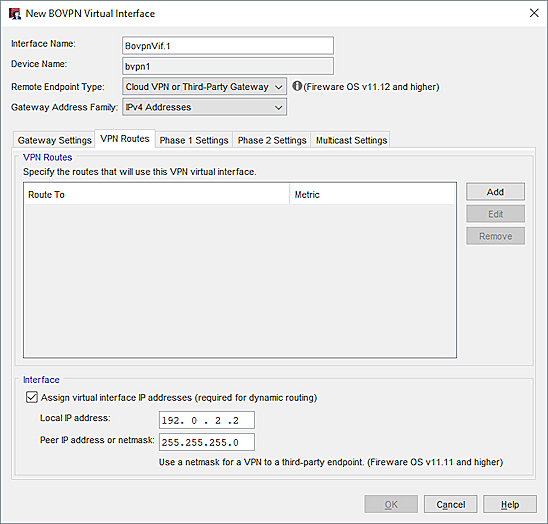

Las direcciones IP de la interfaz virtual configurada en Policy Manager
Las configuraciones de Fases 1 y 2 en el Firebox y el dispositivo Cisco deben coincidir. Para la autenticación, recomendamos SHA-2, que es más fuerte que SHA-1 y MD5. Para el cifrado, recomendamos usar AES. Elija AES (128 bits) para un mejor rendimiento. Elija AES (256 bits) para el cifrado más fuerte.
Algunos dispositivos WatchGuard y Cisco no admiten SHA-2. Si su dispositivo no admite SHA-2, use SHA-1. Para obtener más información, consulte Agregar una Transformación de Fase 1.
Para este ejemplo, Firebox utiliza estas configuraciones de Fase 1:
Versión — IKEv2
Transformación — SHA2-256, AES (256-bit)
Grupo de Clave — Grupo Diffie-Hellman 2

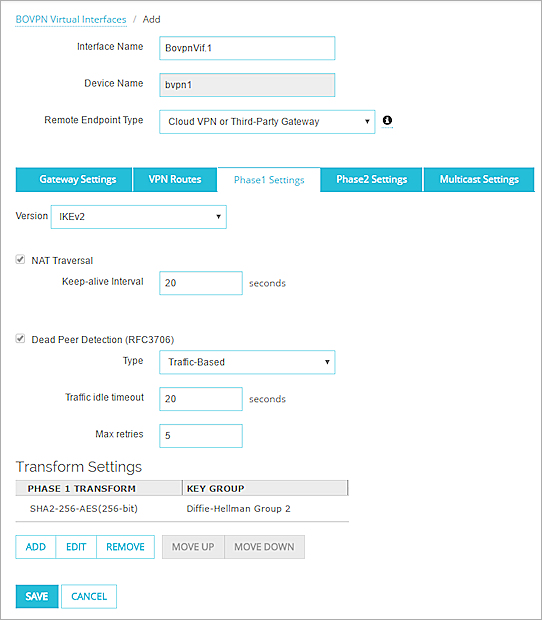

Los ajustes configurados de Fase 1 en Fireware Web UI

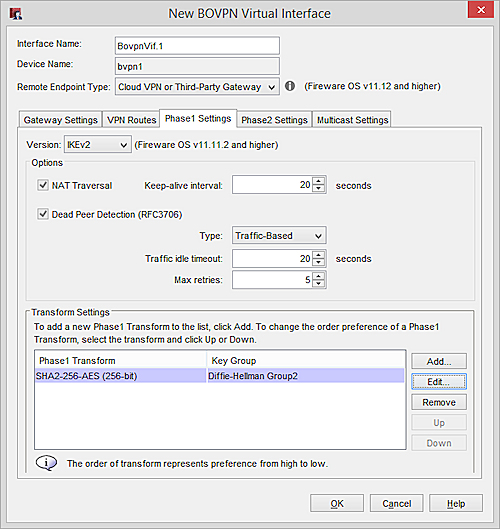

Los ajustes configurados de Fase 1 en Policy Manager
Ajustes de Fase 2 en el Firebox:
Tipo — ESP
Autenticación — SHA1
Cifrado — AES (256 bits)

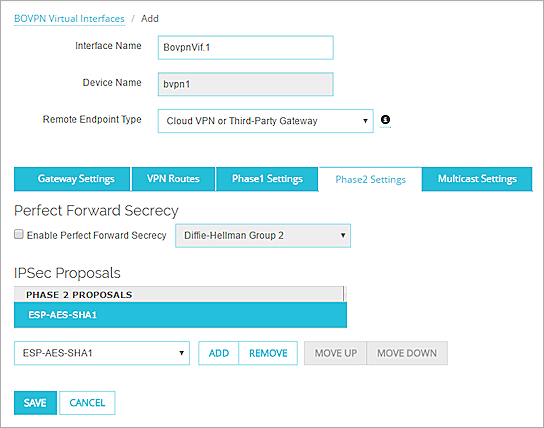

Los ajustes configurados de Fase 2 en Fireware Web UI

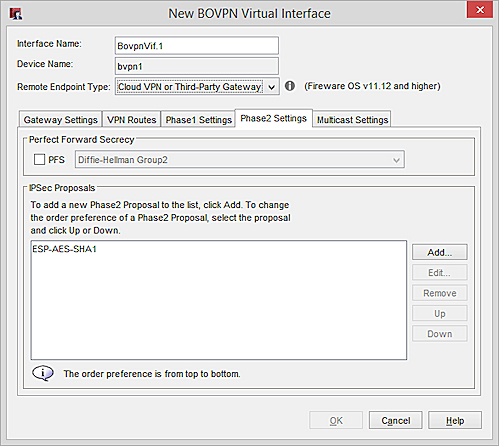

Los ajustes configurados de Fase 2 en Policy Manager
La configuración de enrutamiento dinámico OSPF del Firebox tiene estos comandos:
interfaz bvpn1
ip ospf mtu-ignore
enrutador ospf
network 192.0.2.0/24 area 0.0.0.0
red 10.50.1.0/24 área 0.0.0.0

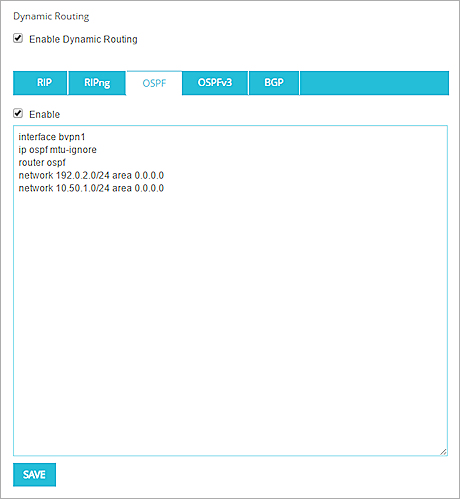

Los ajustes configurados de OSPF en Fireware Web UI

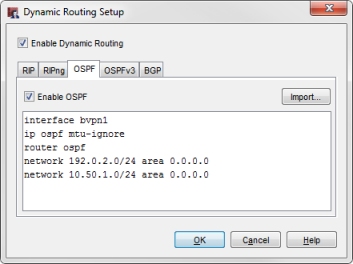

Los ajustes configurados de OSPF en Policy Manager
Esta configuración utiliza el comando mtu-ignore para evitar problemas con el tamaño de MTU con algunos enrutadores Cisco.
Configuración del Enrutador Cisco
En el enrutador Cisco, la configuración de este ejemplo tiene estos comandos:
crypto ikev2 keyring kyr1
peer peer1
address 203.0.113.2
pre-shared-key local key1
pre-shared-key remote key1
!
crypto ikev2 profile profile1
match identity remote address 203.0.113.2 255.255.255.255
identity local address 198.51.100.2
authentication local pre-share
authentication remote pre-share
keyring kyr1
!
crypto ipsec transform-set my-transform-set esp-aes 256 esp-sha256-hmac
!
crypto ipsec profile protect-ikev2
set security-association lifetime seconds 120
set transform-set my-transform-set
set ikev2-profile profile1
!
interface Tunnel1
ip address 192.0.2.1 255.255.255.0
ip ospf mtu-ignore
tunnel source 198.51.100.2
tunnel mode ipsec ipv4
tunnel destination 203.0.113.2
tunnel protection ipsec profile protect-ikev2
!
interface GigabitEthernet0/0
ip address 198.51.100.2 255.255.255.0
duplex auto
speed auto
!
interface GigabitEthernet0/1
ip address 10.0.1.1 255.255.255.0
duplex auto
speed auto
!
enrutador ospf 1
network 10.0.1.0 0.0.0.255 area 0
network 192.0.2.0 0.0.0.255 area 0
!
Ver También
Configurar Enrutamiento IPv4 con OSPF
Direcciones IP de Interfaz Virtual para una VPN a un Endpoint de Terceros
Configure una interfaz virtual BOVPN que utilice GRE para el enrutamiento dinámico a Cisco (Fireware v11.11.x) en la Base de Conocimientos de WatchGuard.
