Definir un Túnel

Después de configurar una puerta de enlace de VPN de sucursal, puede agregar, editar eliminar túneles de VPN de sucursal.

Agregar un Túnel

  1. Seleccione VPN > VPN de Sucursal.

    Aparece la página VPN de Sucursal.

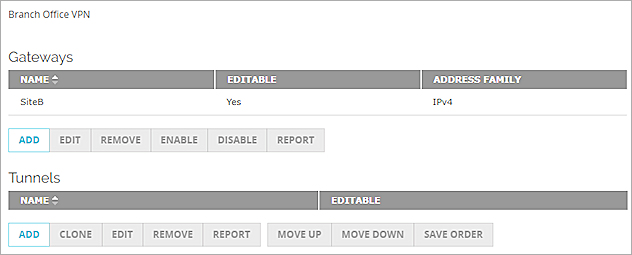

Screen shot of the BOVPN configuration page

  1. En la sección Túneles, haga clic en Agregar.
    Aparece el cuadro de diálogo Nuevo Túnel.

Screen shot of the Tunnel settings page - Addresses tab

  1. En el cuadro de texto Nombre, ingrese un nombre para el túnel.
    Asegúrese de que no haya nombres idénticos de túneles, de grupo de Mobile VPN y de interfaz.
  2. Desde la lista desplegable Puerta de enlace, seleccione la puerta de enlace que utilizará para este túnel.
  3. Para agregar el túnel a las políticas BOVPN-Allow.in y BOVPN-Allow.out, seleccione la casilla de selección Agregar este túnel a las políticas BOVPN-Allow. Esas políticas permiten todo el tráfico que coincida con las rutas del túnel.
    Para restringir el tráfico a través del túnel, desmarque esta casilla de verificación y cree políticas para tipos de tráfico que desea autorizar pasar por el túnel.
  4. Agregue por lo menos una ruta de túnel para definir qué tráfico tiene permiso para pasar por el túnel. Para más información, vea Agregar Rutas para un Túnel
  1. Seleccione VPN >Túneles de Sucursal.
    Aparece el cuadro de diálogo Túneles IPSec de Sucursal.

Screen shot of the Branch Office IPSec Tunnels dialog box

  1. Haga clic en Agregar.
    Aparece el cuadro de diálogo Nuevo Túnel.

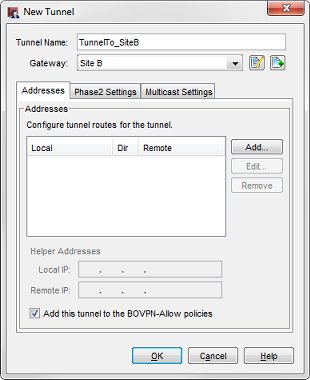

Screen shot of the New Tunnel dialog box - Addresses tab

  1. En el cuadro de texto Nombre de Túnel, ingrese un nombre para el túnel.
    Asegúrese de que no haya nombres idénticos de túneles, de grupo de Mobile VPN y de interfaz.
  2. Desde la lista desplegable Puerta de enlace, seleccione la puerta de enlace que utilizará para este túnel.
    Para editar una puerta de enlace que ya existe, seleccione el nombre y haga clic en . Siga los procedimientos descritos en Configurar Puertas de Enlace BOVPN Manuales.
    Para agregar una puerta de enlace nueva, haga clic en icon of New button. Siga los procedimientos descritos en Configurar Puertas de Enlace BOVPN Manuales.
  1. Para agregar el túnel a las políticas BOVPN-Allow.in y BOVPN-Allow.out, seleccione la casilla de selección Agregar este túnel a las políticas BOVPN-Allow. Esas políticas permiten todo el tráfico que coincida con las rutas del túnel.
    Para restringir el tráfico a través del túnel, desactive esta casilla y use el asistente BOVPN Policy wizard como se describe en Definir las Políticas del Túnel Personalizadas para crear políticas personalizadas para los tipos de tráfico que desea permitir a través del túnel.
  2. Agregue por lo menos una ruta de túnel para definir qué tráfico tiene permiso para pasar por el túnel. Para más información, vea Agregar Rutas para un Túnel

En la configuración del túnel también puede Configuraciones de Fase 2, o Habilitar Enrutamiento de Multicast a través de un Túnel VPN de Sucursal.

Editar o Eliminar un Túnel

Para editar o eliminar un túnel desde Fireware Web UI:

  1. Seleccione VPN > VPN de Sucursal.
  2. Seleccione el túnel y haga clic en Editar.
    Aparece la página Túnel.
  3. Realice los cambios y haga clic en Guardar.
  4. Para eliminar un túnel, selecciónelo y haga clic en Eliminar.

Para editar o eliminar un túnel desde el Policy Manager:

  1. Seleccione VPN >Túneles de Sucursal.
  2. Seleccione el túnel y haga clic en Editar.
    Aparece el cuadro de diálogo Editar Túnel.
  3. Realice los cambios y haga clic en Aceptar.
  4. Para eliminar un túnel, selecciónelo y haga clic en Eliminar.

Clonar un Túnel

Puede utilizar la función clonar para crear un túnel nuevo que sea una copia de un túnel existente. Esto puede ayudarle a definir túneles similares de forma rápida.

Para clonar un túnel desde Fireware Web UI:

  1. Seleccione VPN > VPN de Sucursal.
  2. Seleccione el túnel que desea clonar.
  3. Haga clic en Clonar.
  4. Edite el nombre del túnel y otras propiedades
  5. Haga clic en Guardar para guardar el nuevo túnel.

Para clonar un túnel desde el Policy Manager:

  1. Seleccione VPN >Túneles de Sucursal.
  2. Seleccione el túnel que desea clonar.
  3. Haga clic en Clonar.
  4. Edite el nombre del túnel y otras propiedades.
  5. Haga clic en Aceptar para guardar el túnel nuevo.

Genere el Informe de Configuración del Túnel BOVPN

Después de que agrega un túnel, puede generar un informe para ver un resumen de todas las configuraciones de los túneles. Este informe le puede ser útil si necesita resolver problemas de la VPN. También puede facilitar la comparación entre las configuraciones hechas y las del dispositivo remoto de endpoint de VPN.

Para generar el informe, haga clic en Informe en la lista del túnel.

Para obtener más información sobre este informe, vea Utilizar los Informes de Configuración de BOVPN.
