En la pestaña Panel Delantero de Firebox System Manager, aparece información acerca del volumen de tráfico de Firebox, carga del procesador y estado básico del dispositivo.

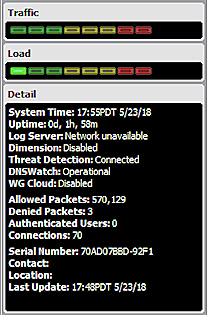

Debajo de la Pantalla de Tráfico de Seguridad se encuentra el indicador de volumen de Tráfico, indicador de Carga de procesador y la información básica de estado (Detalle). Los indicadores de Tráfico y de Carga muestran el volumen de tráfico y la capacidad de Firebox.
Acerca del Medidor de Tráfico
El medidor de Tráfico incluye ocho indicadores para mostrarle el volumen de tráfico en todo el dispositivo. La cantidad de tráfico requerida para activar cada indicador varía sobre la base del modelo de dispositivo.
Para encontrar el valor de Velocidad de firewall para su dispositivo:
- Vaya a la página Productos y Servicios en el sitio web de WatchGuard en: https://www.watchguard.com/wgrd-products.
- Seleccione una línea de productos.
Aparece la página de la línea de productos. - Seleccione la serie de un dispositivo.
Aparece la página de Vista General para la serie de dispositivo que seleccionó. - Seleccione la pestaña Especificaciones Detalladas.
Aparece la página de Especificaciones Detalladas para la serie de su dispositivo. - Encontrar el valor Velocidad de firewall en Mpbs para su modelo de dispositivo.
Para encender todos los indicadores en el medidor de Tráfico, el tráfico del dispositivo debe superar la velocidad máxima permitida (en MBps) para dicho modelo de dispositivo. Para determinar los MBps máximos, Firebox System Manager revisa los bytes enviados a través del dispositivo, lo cual incluye tráfico reenviado, así como también el tráfico saliente del host. Dado que el contador de estado muestra la velocidad en bytes, Firebox System Manager convierte los valores bps (bits por segundo) a Bps (bytes por segundo). Los Bps necesarios para iluminar los primeros dos indicadores es el valor del siguiente indicador dividido en tres. Para iluminar los siguientes cinco indicadores, divida el valor del siguiente indicador en dos.
Para determinar la velocidad necesaria para iluminar cada indicador, convierta Mbps a MBps para determinar la velocidad máxima en MBps para el dispositivo. Luego utilice la información del Divisor en esta lista para determinar los MBps máximos para cada indicador.
| Indicador | Divisor | MBps máximos |
|---|---|---|
| Rojo 2 (Todas) | (Máximo) | 20 MBps |
| Rojo 1 | Dividir Rojo 2 en 2 | 10 MBps |
| Amarillo 3 | Dividir Rojo 1 en 2 | 5 MBps |
| Amarillo 2 | Dividir Amarillo 3 en 2 | 2.5 MBps |
| Amarillo 1 | Dividir Amarillo 2 en 2 | 1.25 MBps |
| Verde 3 | Dividir Amarillo 1 en 2 | 625 KBps |
| Verde 2 | Dividir Verde 3 en 3 | 208 KBps |
| Verde 1 | Dividir Verde 2 en 3 | 69 KBps |
Por ejemplo, si el valor de Mbps máximo para el modelo del dispositivo es 160 Mbps, usted convierte la velocidad máxima de Mbps a MBps, y completa los cálculos descritos en esta lista para encontrar la velocidad en MBps requerida para iluminar cada indicador.
Acerca del Medidor de Carga
El medidor de Carga incluye ocho indicadores que muestran la capacidad del Firebox. Cada indicador se ilumina en base al porcentaje de uso del CPU. El valor de utilización del CPU del dispositivo es el porcentaje promedio durante el último minuto. Esta lista muestra el porcentaje de nivel de uso del CPU que se requiere para iluminar cada indicador.
| Indicador | Porcentaje de CPU |
|---|---|
| Verde 1 | 5% |
| Verde 2 | 20% |
| Verde 3 | 40% |
| Amarillo 1 | 55% |
| Amarillo 2 | 70% |
| Amarillo 3 | 80% |
| Rojo 1 | 90% |
| Rojo 2 | 95% |
Sobre los Detalles de Estado
La sección Detalles muestra información básica sobre el Firebox y el estado de los servidores y servicios configurados.
- La hora actual del sistema establecida en el Firebox
- Tiempo de funcionamiento del Firebox desde el último reinicio
- Estado de la conexión a un servidor Dimension o un WSM Log Server
- Estado de la conexión a un servidor Dimension
- Estado de los servicios de WatchGuard basados en la nube:
- Threat Detection and Response (TDR)
- DNSWatch
- WatchGuard Cloud
- Paquetes y estadísticas de conexión
- Información del sistema Firebox (número de serie, contacto y ubicación)
