Configurar una VLAN para VDSL

Firebox T10-D es un dispositivo ADSL/VDSL. Para las conexiones VDSL, las ISP requieren que configure la interfaz WAN para el uso de una ID de VLAN específica. Para cumplir con este requerimiento, debe configurar una VLAN externa en su dispositivo Firebox T10-D con la ID de VLAN requerida, y configurar la interfaz DSL para enviar y recibir tráfico etiquetado para dicha VLAN.

Por ejemplo, puede seguir estos pasos para configurar un Firebox T10-D con una VLAN externa que utilice una ID de VLAN 6 y PPPoE.

Para configurar una VLAN para VDSL, desde Policy Manager:

1. Seleccione Red > Configuración.
2. Seleccione Interfaz 0. Haga clic en Configurar.

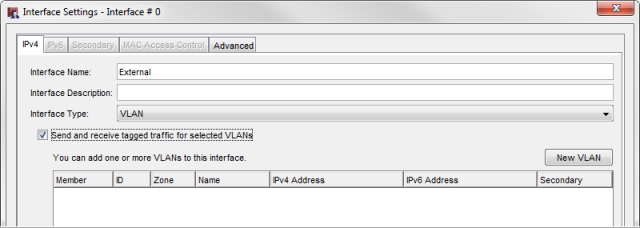

3. En la lista desplegable Tipo de interfaz, seleccione VLAN.
4. Seleccione la casilla de selección Enviar y recibir tráfico etiquetado para VLAN seleccionadas.

5. Haga clic en Nueva VLAN.

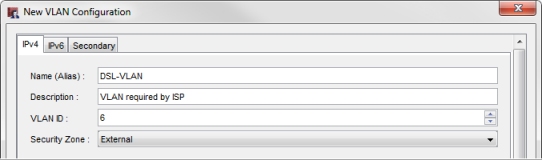

   Aparece el cuadro de diálogo Configuración de Nueva VLAN.

6. En el cuadro de texto Nombre (Alias), ingrese un nombre para la VLAN.
7. En el cuadro de texto ID de VLAN ingrese el número de VLAN requerido por su ISP.
   Para este ejemplo, ingrese 6.
8. En la lista desplegable Zona de seguridad, seleccione Externa.

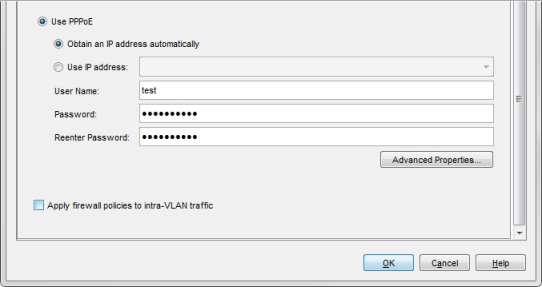

9. Para configurar una conexión PPPoE, desplácese hacia abajo y seleccione Utilizar PPPoE.

10. Configurar el método que utilice su ISP para asignar una dirección IP a su dispositivo.
    • Si su ISP asigna automáticamente una dirección IP a su dispositivo, utilice los ajustes predeterminados, Obtener automáticamente una IP.
    • Si su ISP especificó una dirección IP para utilizar, seleccione Utilizar esta dirección IP. En el cuadro de texto adyacente, ingrese la dirección IP.
11. En el cuadro de texto de Nombre de usuario, ingrese el nombre de usuario para autenticación de PPPoE.
12. En los cuadros de texto Contraseña y Confirmar, ingrese la contraseña que se utilizará para la autenticación de PPPoE.
13. Haga clic en Aceptar.

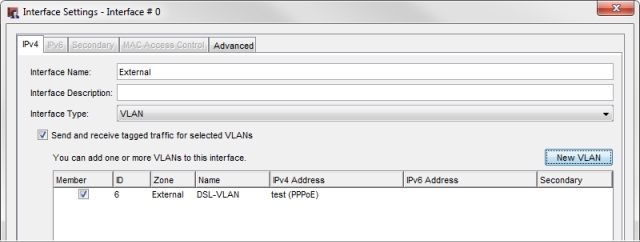

    La interfaz 0 está configurada ahora como un miembro de la VLAN externa.

14. Haga clic en Aceptar dos veces más para guardar los cambios en la Interfaz 0 y para cerrar el cuadro de diálogo de Configuración de Red.
15. Guarde la configuración en su Firebox.

Para configurar una VLAN para VDSL, desde Fireware Web UI:

1. Seleccione Red > Interfaces.
2. Seleccione Interfaz 0. Haga clic en Editar.
3. En el cuadro de texto Nombre de Interfaz (Alias), ingrese un nombre.

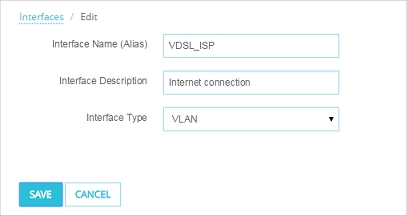

4. En la lista desplegable Tipo de interfaz, seleccione VLAN.

5. Haga clic en Guardar.
6. Seleccione Red > VLAN.
7. Haga clic en Agregar.

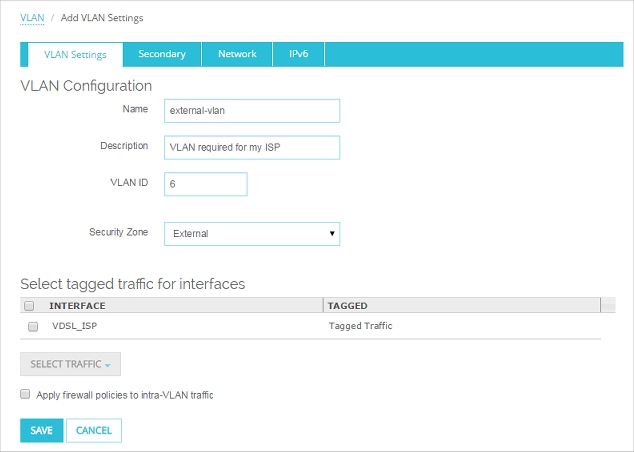

8. En el cuadro de texto Nombre, ingrese un nombre para la VLAN.
9. En el cuadro de texto ID de VLAN, ingrese el número de VLAN que requiere su ISP.
   Para este ejemplo, ingrese 6.
10. En la lista desplegable Zona de seguridad, seleccione Externa.
11. En la lista Seleccionar el tráfico etiquetado para interfaces, seleccione la interfaz externa que configuró como una interfaz VLAN.
12. De la lista desplegable Seleccionar Tráfico, seleccione Tráfico Etiquetado.

13. Seleccione la pestaña Red.

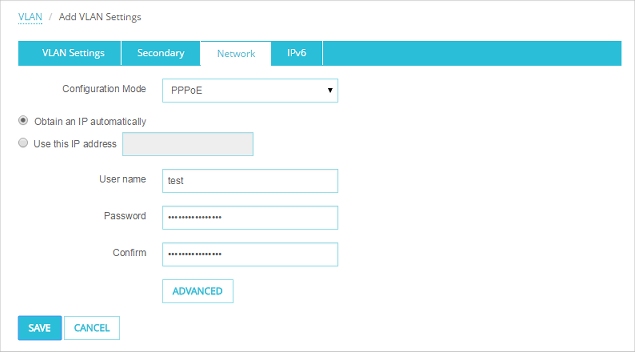

14. Para configurar una conexión PPPoE, desde la lista desplegable Modo de Configuración, seleccione PPPoE.
15. Configurar el método que utilice su ISP para asignar una dirección IP a su dispositivo.
    • Si su ISP asigna automáticamente una dirección IP a su dispositivo, utilice los ajustes predeterminados, Obtener automáticamente una IP.
    • Si su ISP especificó una dirección IP para utilizar, seleccione Utilizar esta dirección IP. En el cuadro de texto adyacente, ingrese la dirección IP.
16. En el cuadro de texto de Nombre de usuario, ingrese el nombre de usuario para autenticación de PPPoE.
17. En los cuadros de texto Contraseña y Confirmar, ingrese la contraseña que se utilizará para la autenticación de PPPoE.

18. Haga clic en Guardar.
    Eth0, la interfaz DSL, está configurada ahora para etiquetar tráfico para VLAN 6.
