En la página Estado SD-WAN en Fireware v12.3 o superior, puede seleccionar la conmutación por recuperación manual de conexiones para acciones SD-WAN. También puede ver una lista de todas las acciones SD-WAN configuradas en Firebox y el modo, interfaces y las opciones de conmutación por recuperación para cada acción.
Este tema explica la información de estado SD-WAN y las opciones de conmutación por recuperación para Fireware Web UI. Para obtener información sobre el monitoreo SD-WAN en Fireware Web UI, consulte Información de Interfaz y Monitoreo SD-WAN.
Para obtener información sobre la información de estado SD-WAN, la conmutación por recuperación manual y el monitoreo de Firebox System Manager (FSM), consulte Monitoreo SD-WAN, Estado y Conmutación por Recuperación Manual(Firebox System Manager).

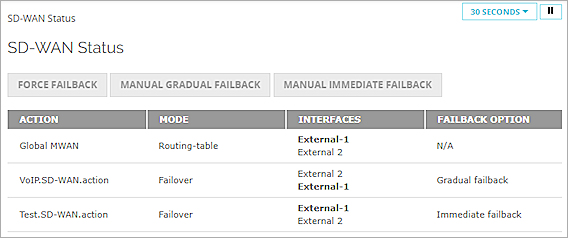

Lista de Acciones SD-WAN
Las acciones SD-WAN en esta lista incluyen:
- Acción Global MWAN — Generado automáticamente si se configura más de una interfaz externa en Firebox
- Otras acciones SD-WAN — Agregado manualmente en la página Red > SD-WAN
Esta información aparece para cada acción:
Modo
Para la acción Global MWAN, el modo indica el método de enrutamiento especificado en la configuración de multi-WAN: Tabla de Enrutamiento, Operación por Turnos, Conmutación por Error, o Desbordamiento en la Interfaz.
Para acciones SD-WAN que agregó manualmente, el modo es Conmutación por Error.
Interfaces
Aparecen todas las interfaces que participan en la acción SD-WAN. El nombre de la interfaz con texto en negrita es la interfaz principal.
Para cambiar la interfaz principal:
- Para las acciones SD-WAN que agregó manualmente, en la configuración SD-WAN, mueva la interfaz hacia arriba o hacia abajo en la lista.
- Para la acción Global MWAN, en la configuración multi-WAN, mueva la interfaz hacia arriba o hacia abajo en la lista. Solo puede cambiar la interfaz principal si la Conmutación por Error o Desbordamiento en la Interfaz es seleccionado como método de enrutamiento de multi-WAN.
Opción de Conmutación por Recuperación
La opción de conmutación por recuperación, especifica cómo las conexiones activas y nuevas vuelven a la interfaz principal: gradualmente, inmediatamente o nunca.
Para las acciones SD-WAN que agregó manualmente, la opción de conmutación por recuperación se configura en la configuración de la acción SD-WAN.
Para la acción Global MWAN, la opción de conmutación por recuperación está determinada por el método de enrutamiento seleccionado en la configuración de multi-WAN. Si el método multi-WAN es Conmutación por Error, la opción de conmutación por recuperación en la página de Estado SD-WAN es Conmutación por recuperación inmediata. Si el método multi-WAN es Tabla de Enrutamiento, Operación por Turnos, o Desbordamiento en la Interfaz, la opción de conmutación por recuperación en la página de Estado SD-WAN no aplica y aparece como N/A.
En la configuración de acción SD-WAN, puede configurar estas opciones:
- Conmutación por recuperación inmediata — Las conexiones activas y nuevas utilizan la interfaz de conmutación por recuperación (original)
- Conmutación por recuperación gradual — Las conexiones activas continúan utilizando la interfaz de conmutación por error; las nuevas conexiones usan la interfaz de conmutación por recuperación (original)
- Sin conmutación por recuperación — Las conexiones activas y nuevas continúan utilizando la interfaz de conmutación por error. Puede seleccionar esta opción si desea confirmar que se resuelva un problema antes de volver a la conexión original WAN.
Si selecciona Conmutación por Recuperación Gradual o Sin Conmutación por Recuperación en la acción SD-WAN, puede iniciar la conmutación por recuperación manual en la página Estado SD-WAN. Este procedimiento se describe en la siguiente sección.
Iniciar la Conmutación por Recuperación Manual
Puede seleccionar una conmutación por recuperación manual de las conexiones, en las interfaces que participan en una acción SD-WAN.

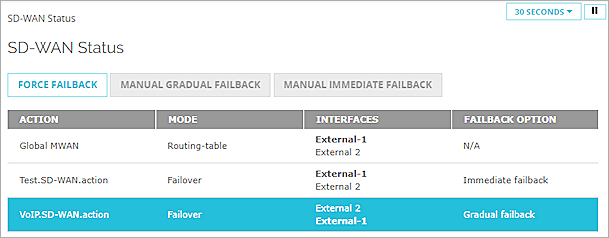

En la configuración de acción SD-WAN, si la configuración de conmutación por recuperación es Conmutación por Recuperación Gradual:
- En la página de Estado SD-WAN, puede seleccionar la opción Forzar Conmutación por Recuperación.
- La opción Forzar Conmutación por Recuperación finaliza las conexiones activas y obliga a las nuevas conexiones a utilizar la interfaz de conmutación por recuperación (original).

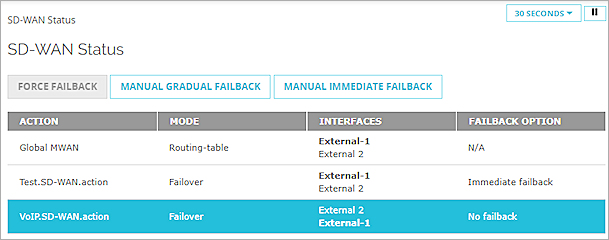

En la configuración de acción SD-WAN, si la configuración de conmutación por recuperación es Sin Conmutación por Recuperación:
- En la página Estado SD-WAN, puede seleccionar Conmutación por Recuperación Manual Gradual o Conmutación por Recuperación Manual Inmediata.
- La opción Conmutación por Recuperación Manual Gradual mantiene las conexiones activas en la interfaz de conmutación por error y obliga a las nuevas conexiones a utilizar la interfaz de conmutación por recuperación (original).
- La opción Conmutación por Recuperación Manual Inmediata termina las conexiones activas y obliga a las nuevas conexiones a utilizar la interfaz de conmutación por recuperación.
