Configurar una Interfaz BOVPN Virtual

Cuando configura una interfaz virtual BOVPN, configura los ajustes de la puerta de enlace BOVPN, las rutas VPN y otros ajustes VPN. Por cada interfaz virtual BOVPN, se asigna automáticamente el Nombre del Dispositivo y no puede configurarse. El Nombre del Dispositivo se utiliza para identificar esta interfaz en el Informe de Estado en Firebox System Manager.

  1. Seleccione VPN > Interfaces Virtuales BOVPN.
    Aparece la lista de Interfaces Virtuales BOVPN.
  2. Haga clic en Agregar.
    Aparecen los ajustes de la Interfaz Virtual BOVPN.

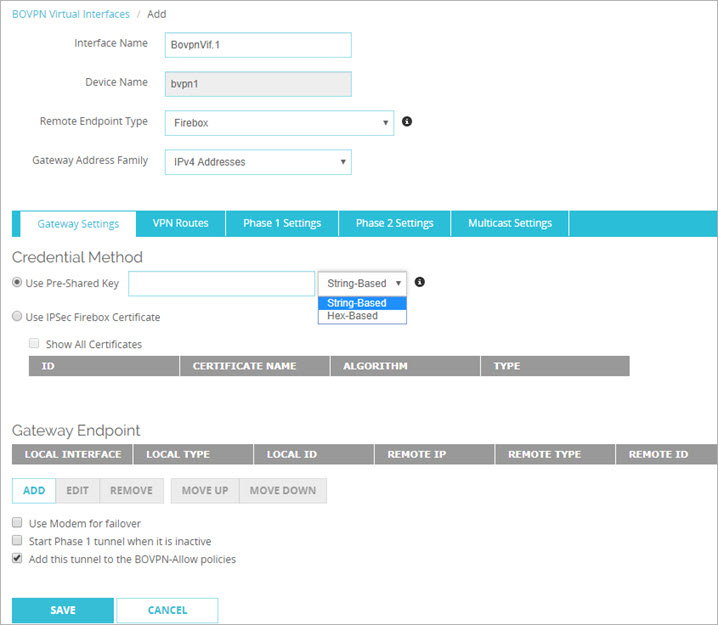

Screen shot of the BOVPN Virtual Interfaces/Add page

  1. En el cuadro de texto Nombre de Interfaz, ingrese un nombre para identificar esta interfaz virtual BOVPN.
  2. En la lista desplegable Tipo de Endpoint Remoto, seleccione Firebox o Cloud VPN o Puerta de Enlace de Tercero.
  • Para conectarse a otro Firebox, o a un endpoint de tercero que admita GRE a través de IPSec, seleccione Firebox.
  • Para conectarse a una puerta de enlace VPN en la nube, como Microsoft Azure, Amazon AWS u otro endpoint de terceros que admita selectores de tráfico comodín, seleccione Cloud VPN o Puerta de Enlace de Tercero. Cuando selecciona esta opción, GRE no se utiliza.
  1. (Fireware v12.4 o superior) En la lista desplegable Familia de Direcciones de la Puerta de Enlace, seleccione Direcciones IPv4 o Direcciones IPv6.
  2. En la sección Método de Credencial, seleccione Usar Clave Precompartida o Usar IPSec Firebox Certificate para identificar el procedimiento de autenticación que usa este túnel.

Si selecciona Utilizar Clave Precompartida

(Fireware v12.5.4 o superior) Seleccione Basado en Cadenas o Basado en Hexadecimales. El ajuste predeterminado es Basado en Cadenas. Para obtener información sobre llaves hexadecimales, consulte Claves Precompartidas Basadas en Hexadecimal.

Ingrese o pegue la clave compartida. Debe usar la misma clave compartida en el dispositivo remoto. Una clave compartida basada en cadenas debe usar solo caracteres ASCII estándar y puede tener hasta 79 caracteres de largo. Una clave precompartida basada en hexadecimal puede incluir cualquier combinación o cantidad de caracteres hexadecimales.

Si selecciona Usar IPSec Firebox Certificate

La tabla debajo del botón de opción muestra los certificados actuales en el dispositivo que incluyen el identificador de Uso de Clave Extendido (EKU) conocido como "IP seguridad IKE intermedia" (OID 1.3.6.1.5.5.8.2.2). También puede seleccionar un certificado que no incluya un identificador EKU. Para ver una lista de certificados disponibles que no incluyan un identificador EKU, seleccione Mostrar todos los Certificados. En Fireware v12.5 o superior, puede seleccionar un certificado ECDSA (EC).

(Fireware v12.6.2 o ulterior) Cuando selecciona un certificado para la autenticación, puede especificar un certificado CA para la verificación de pares de VPN en la configuración del punto final de la puerta de enlace.

  1. En la sección Endpoint de Puerta de Enlace, agregue, por lo menos, un par de endpoints de puerta de enlace.

Para obtener más información acerca de los certificados, consulte Certificados para Autenticación de Túnel VPN de Sucursal (BOVPN).

Para obtener más información sobre los endpoints de la puerta de enlace, consulte Definir Endpoints de Puerta de enlace para una Interfaz Virtual BOVPN.

  1. Seleccione VPN > Interfaces Virtuales BOVPN.
    Aparece el cuadro de diálogo Interfaces Virtuales BOVPN.
  2. Haga clic en Agregar.

    Aparece el cuadro de diálogo Nueva Interfaz Virtual BOVPN.

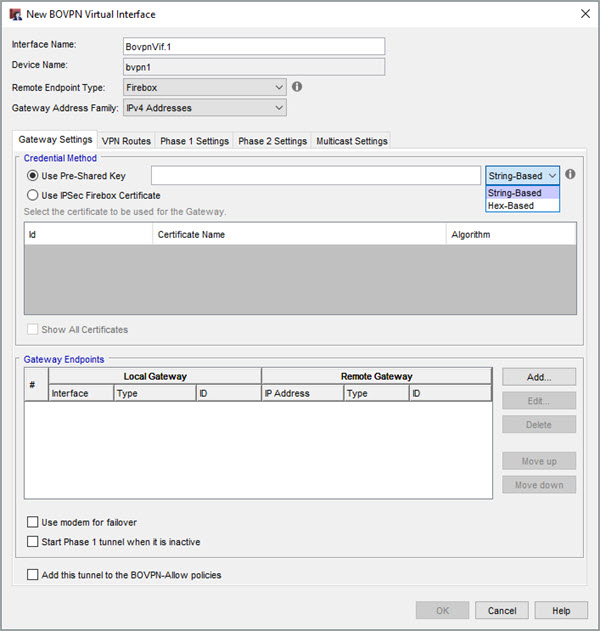

Screen shot of the New BOVPN Virtual Interface dialog box, Gateway Settings tab

  1. En el cuadro de texto Nombre de Interfaz, ingrese un nombre para identificar esta interfaz virtual BOVPN.
  2. En la lista desplegable Tipo de Endpoint Remoto, seleccione Firebox o Cloud VPN o Puerta de Enlace de Tercero.
  • Para conectarse a otro Firebox, o a un endpoint de tercero que admita GRE a través de IPSec, seleccione Firebox.
  • Para conectarse a una puerta de enlace VPN en la nube, como Microsoft Azure, Amazon AWS u otro endpoint de terceros que admita selectores de tráfico comodín, seleccione Cloud VPN o Puerta de Enlace de Tercero. Cuando selecciona esta opción, GRE no se utiliza.
  1. (Fireware v12.4 o superior) En la lista desplegable Familia de Direcciones de la Puerta de Enlace, seleccione Direcciones IPv4 o Direcciones IPv6.
  2. En la sección Método de Credencial, seleccione Usar Clave Precompartida o Usar IPSec Firebox Certificate para identificar el procedimiento de autenticación que usa este túnel.

Si selecciona Utilizar Clave Precompartida

(Fireware v12.5.4 o superior) Seleccione Basado en Cadenas o Basado en Hexadecimales. El ajuste predeterminado es Basado en Cadenas. Para obtener información sobre llaves hexadecimales, consulte Claves Precompartidas Basadas en Hexadecimal.

Ingrese o pegue la clave compartida. Debe usar la misma clave compartida en el dispositivo remoto. Una clave compartida basada en cadenas debe usar solo caracteres ASCII estándar y puede tener hasta 79 caracteres de largo. Una clave precompartida basada en hexadecimal puede incluir cualquier combinación o cantidad de caracteres hexadecimales.

Si selecciona Usar IPSec Firebox Certificate

La tabla debajo del botón de opción muestra los certificados actuales en el dispositivo que incluyen el identificador de Uso de Clave Extendido (EKU) conocido como "IP seguridad IKE intermedia" (OID 1.3.6.1.5.5.8.2.2). También puede seleccionar un certificado que no incluya un identificador EKU. Para ver una lista de certificados disponibles que no incluyan un identificador EKU, seleccione Mostrar todos los Certificados. En Fireware v12.5 o superior, puede seleccionar un certificado ECDSA (EC).

(Fireware v12.6.2 o ulterior) Cuando selecciona un certificado para la autenticación, puede especificar un certificado CA para la verificación de pares de VPN en la configuración del punto final de la puerta de enlace.

Para más información, consulte Certificados para Autenticación de Túnel VPN de Sucursal (BOVPN).

  1. En la sección Endpoints de Puerta de Enlace, agregue, por lo menos, un par de endpoints de puerta de enlace. Para más información, consulte Definir Endpoints de Puerta de enlace para una Interfaz Virtual BOVPN.

La pestaña Ajustes de Puerta de Enlace también contiene estos ajustes.

Usar módem para conmutación por error

Si tiene una interfaz de módem configurada en su Firebox, puede marcar esta casilla de selección para configurar la VPN de sucursal para conmutar por error a un módem si no se pueden conectar todas las interfaces externas. No puede marcar esta casilla de selección si el endpoint de la puerta de enlace local utiliza una interfaz de módem.

En Policy Manager en Fireware v12.0.2 e inferior, esta casilla de selección no aparece si la conmutación por error del módem no está habilitada. En Fireware Web UI en Fireware v12.0.2 e inferior, no puede marcar esta casilla de selección si la conmutación por error del módem no está habilitada. Para más información, consulte Configurar la Conmutación por Error del Módem VPN.

No puede utilizar un módem para conmutación por error desde una interfaz virtual BOVPN si alguno de los endpoints de la puerta de enlace local utiliza una interfaz que no es externa.

Iniciar el túnel Fase 1 cuando esté inactivo

Al seleccionarla, esta opción hace que Firebox automáticamente reinicie el túnel si no está activo. Esta casilla de selección está seleccionada de forma predeterminada en Fireware Web UI. Desmarque esta casilla si no desea que Firebox inicie el túnel automáticamente.

Si desmarca esta casilla, Firebox todavía reinicia el túnel automáticamente cuando está inactivo si cualquier política usa enrutamiento basado en la política para enrutar tráfico saliente a esta interfaz virtual BOVPN.

Agregar este túnel a las políticas de permisos BOVPN

Al seleccionarla, esta opción agrega el túnel a las políticas BOVPN-Allow.in y BOVPN-Allow.out. Esas políticas permiten todo el tráfico que coincida con las rutas del túnel.

Para restringir el tráfico a través del túnel, desmarque esta casilla de verificación y cree políticas para tipos de tráfico que desea autorizar pasar por el túnel. Para crear políticas personalizadas en Policy Manager, use el asistente Política BOVPN, tal como se describe en Definir las Políticas del Túnel Personalizadas.

Otras Pestañas (Rutas VPN, Fases 1 y 2, Multicast)

Las otras pestañas para configurar estos ajustes para la interfaz virtual BOVPN:

  • Seleccione la pestaña Rutas VPN para agregar rutas que quiere usar con esta interfaz virtual VPN y para configurar las direcciones IP de interfaces virtuales para usar en el enrutamiento dinámico. En Fireware v12.5.4 o superior, puede especificar una unidad de transmisión máxima (MTU) en Fireware Web UI y Policy Manager. Para más información, consulte Configurar Rutas VPN y Configurar un Valor de la Unidad de Transmisión Máxima (MTU).
  • Seleccione la pestaña Ajustes Fase 1 para configurar los ajustes de la Fase 1 para esta interfaz virtual BOVPN. Estos ajustes son exactamente los mismos que los de la Fase 1 que puede configurar para una puerta de enlace BOVPN. Para más información, consulte Configurar los Ajustes de Fase 1 IPSec VPN.
  • Seleccione la pestaña Ajustes Fase 2 para configurar los ajustes de la Fase 2 para esta interfaz virtual BOVPN. Estos ajustes son exactamente los mismos que los de la Fase 1 que puede configurar para un túnel BOVPN. Para más información, consulte Configuraciones de Fase 2.
  • Seleccione la pestaña Configuraciones Multicast para permitir el enrutamiento multicast a través del túnel. Para más información, consulte Ajustar la Configuración Multicast de la Interfaz BOVPN Virtual.

Generar el Informe de Configuración de Interfaz Virtual BOVPN

Después de agregar una puerta de enlace, puede generar un informe para ver un resumen de todas las configuraciones de las interfaces virtuales BOVPN. Este informe le puede ser útil si necesita resolver problemas de la VPN. También puede facilitar la comparación entre las configuraciones hechas y las del dispositivo remoto de endpoint de VPN.

Para ejecutar el informe, en la página VPN > Interfaces Virtuales BOVPN:

  1. Seleccione una interfaz virtual BOVPN configurada.
  2. Haga clic en Informe.

Para obtener más información sobre este informe, vea Utilizar los Informes de Configuración de BOVPN.
