Contrôler les Interfaces des Regroupements des Liaisons

Chaque interface d'agrégation des liaisons est identifiée par un numéro d'interface qui commence par le préfixe bond, suivi d'un numéro . Les interfaces d'agrégation des liaisons sont numérotées consécutivement dans l'ordre dans lequel elles ont été ajoutées. Par exemple, si vous activez deux interfaces de regroupements des liaisons, les numéros d'interface sont bond0 et bond1.

  • Dans Firebox System Manager, les numéros des interfaces d'agrégation des liaisons sont visibles dans les onglets Panneau Avant et Rapport d'État, dans le tableau des routes et les messages de journal.
  • Dans Fireware Web UI, les numéros des interfaces d'agrégation des liaisons apparaissent dans le tableau des routes et dans les messages de journal.

Dans Fireware Web UI, vous pouvez surveiller l'état des interfaces physiques membres d'une interface d'agrégation des liaisons sur le tableau de bord Interfaces. Le tableau de bord Interfaces affiche l'état de chaque interface physique, y compris des membres d'agrégation des liaisons, mais il ne montre pas l'état des interfaces d'agrégation des liaisons. Pour surveiller l'état des interfaces d'agrégation des liaisons, vous devez utiliser Firebox System Manager.

Pour surveiller les interfaces d'agrégation des liaisons, dans Firebox System Manager :

  1. Connectez-vous au périphérique dans WatchGuard System Manager.
  2. Cliquez sur le bouton Firebox System Manager.
    Firebox System Manager s'affiche.
  3. Double-cliquez sur l'entrée Interfaces pour développer la liste des interfaces.
    Les interfaces d'agrégation des liaisons apparaissent en bas de la liste
  4. Double-cliquez sur l'interface d'agrégation des liaisons (par exemple bond0) pour la développer.
    Les statistiques réseau et la liste des membres de l'interface physique s'affichent.

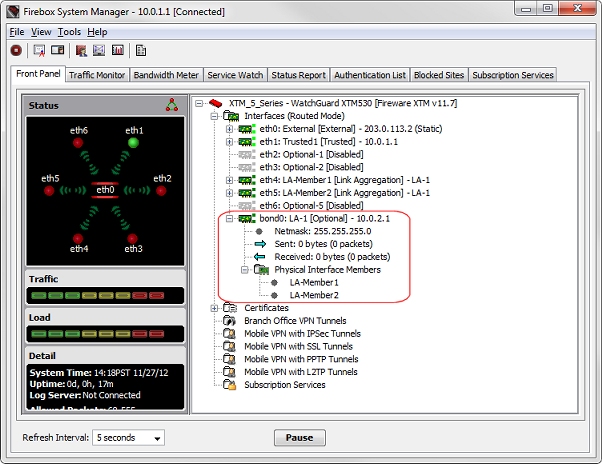

Screen shot of Firebox System Manager Front Panel tab showing link aggregation interface status

  1. Double cliquez sur Membres d'interface physique pour afficher une liste des membres de l'interface de regroupement de liaison.

Les statistiques réseau pour l'interface d'agrégation des liaisons apparaissent lorsque vous développez l'interface d'agrégation des liaisons. Pour voir les statistiques réseau d'une interface physique individuelle, double-cliquez sur l'interface pour la développer.
