Pour afficher les détails et les statistiques de votre modem 4G LTE, à partir de Fireware Web UI, sélectionnez État du Système > Modem 4G LTE.
Pour activer et configurer un modem LTE, sélectionnez Réseau > Modem 4G LTE. Pour plus d'informations, consultez Configurer un Modem LTE.
Pour afficher les options de menu du modem 4G LTE, vous devez installer et activer le module d'interface LTE sur le Firebox T80.
Opérateur

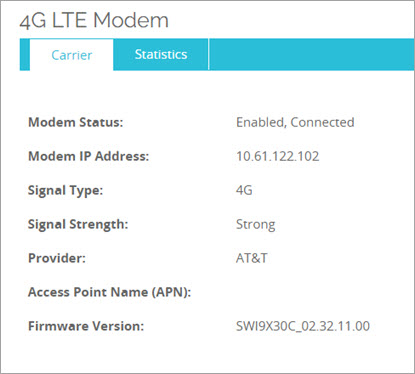

L'onglet Opérateur indique les détails suivants :
- État du Modem — La première partie indique si le modem LTE est activé ou désactivé dans la configuration.
La deuxième partie indique l'état de la carte SIM et de la connexion LTE :
- Prêt — Une carte SIM est installée, mais pas encore connectée au réseau cellulaire.
- Non Prêt — Aucune carte SIM n'est installée.
- Connecté — Une carte SIM est installée et connectée au réseau cellulaire.
- Verrouillé — La carte SIM est verrouillée par le fabricant pour éviter toute utilisation non autorisée. Un PIN est nécessaire pour déverrouiller la carte SIM. Pour plus d'informations, consultez PIN de Verrouillage de la Carte SIM.
- Déverrouillé — un PIN a été spécifié avec succès et la carte SIM est déverrouillée, mais pas encore connectée au réseau. Pour plus d'informations, consultez PIN de Verrouillage de la Carte SIM.
- Adresse IP du Modem — Adresse IP du modem LTE.
- Type de Signal — Type de connexion cellulaire tel que 3G ou 4G.
- Puissance de Signal — Puissance du signal de la connexion cellulaire.
- Fournisseur — Le nom du fournisseur de services cellulaires.
- Nom du Point d'Accès (APN) — Indique le nom des paramètres cellulaires attribué automatiquement au périphérique par votre fournisseur de services ou l'APN que vous avez attribué manuellement à la connexion lorsque vous avez activé le modem LTE. Vérifiez auprès de votre fournisseur les exigences relatives à l'APN.
- Version du Microprogramme — Version du microprogramme du modem LTE.
Statistiques
L'onglet Statistiques présente les détails suivants :
- Bande — Bande de fréquence LTE utilisée.
- Type de Signal — Type de connexion cellulaire tel que 3G ou 4G.
- Puissance de Réception du Signal de Référence (RSRP) — Indique la puissance du signal reçu en décibels par milliwatt (dBm).
- Qualité de Réception du Signal de Référence (RSRQ) — Indique le rapport de la puissance du signal reçu (RSRP) sur tous les niveaux de signaux de la même fréquence en décibels (dB). Une valeur RSRQ élevée indique un bon rapport signal/bruit.
PIN de Verrouillage de la Carte SIM
Certains fournisseurs de services cellulaires verrouillent la carte SIM à l'aide d'un PIN afin d'éviter toute utilisation non autorisée. Si la carte SIM est verrouillée, vous pouvez spécifier le PIN pour la déverrouiller.
Si vous ne connaissez pas votre PIN, contactez votre fournisseur pour obtenir les instructions de désactivation ou de déverrouillage de la carte SIM. Ne tentez pas de deviner le PIN, car un nombre trop important de saisies incorrectes peut verrouiller et désactiver la carte SIM.
Après avoir spécifié le PIN correct, le Firebox déverrouille la carte SIM et désactive le PIN de manière permanente. Le PIN n'est plus nécessaire même si le Firebox est redémarré ou restauré avec les paramètres usine par défaut, car l'action est effectuée sur la carte SIM.

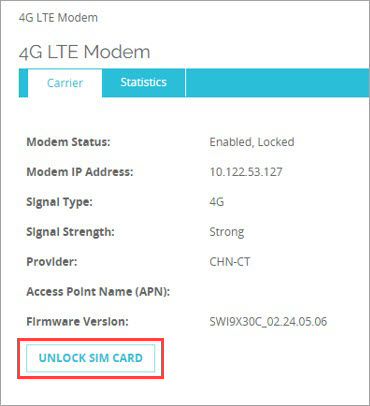

L'option Déverrouiller la Carte SIM s'affiche uniquement si le Firebox détecte une carte SIM verrouillée.
- Sélectionnez État du Système > Modem 4G LTE.
- Cliquez sur Déverrouiller la Carte SIM.
Le bouton Déverrouiller la Carte SIM s'affiche uniquement si la carte SIM est verrouillée. - Spécifiez le PIN de la carte SIM puis cliquez sur OK.
- Sélectionnez Outils > Déverrouiller la Carte SIM ou faites un clic droit sur l'élément État LTE de la section Interfaces du modem0 puis sélectionnez Déverrouiller la Carte SIM.
- Spécifiez le PIN de la carte SIM puis cliquez sur OK.
