Interface Virtuelle BOVPN pour Routage Dynamique vers Cisco

Vous pouvez configurer un routage dynamique via une interface virtuelle BOVPN entre un Firebox et un endpoint VPN tiers, tel qu'un routeur Cisco. Les routeurs Cisco prennent en charge les protocoles de routage dynamiques.

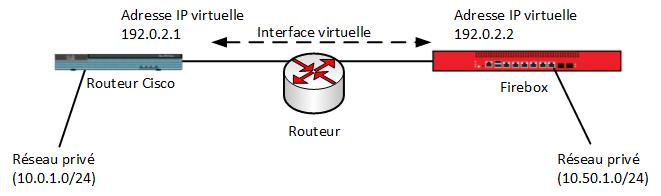

Topologie

Cet exemple de configuration vous montre comment configurer l'interface virtuelle BOVPN et le routage dynamique OSPF entre un Firebox et une interface de tunneling virtuelle Cisco (VTI) sur un routeur Cisco. Dans cet exemple, le VTI Cisco VTI est configuré pour un mode tunnel IPSec, qui ne comprend pas GRE. Le VTI Cisco VTI prend aussi en charge le mode tunnel de GRE.

Dans cet exemple, les deux périphériques utilisent ces adresses IP :

Adresses IP du Firebox

Adresse IP externe — 203.0.113.2

Réseau privé — 10.50.1.0/24

Adresse IP de l'interface virtuelle — 192.0.2.2, masque de réseau 255.255.255.0

Adresses IP du routeur Cisco

Adresse IP externe — 198.51.100.2/24

Réseau privé — 10.50.1.0/24

Adresse IP de l'interface virtuelle — 192.0.2.1, masque de réseau 255.255.255.0

Configuration du Firebox

Dans la configuration de l'interface virtuelle BOVPN du Firebox, vous configurez les endpoints de passerelle distants et locaux avec les adressses IP externes des deux périphériques. Vous devez sélectionner le type d'endpoint VPN en Nuage ou Passerelle Tierce pour configurer un tunnel IPSec sans GRE.

Paramètres de passerelle pour cet exemple :

Type d'Endpoint Distant — VPN en Nuage ou Passerelle Tierce

Méthode d'Informations d'Identification — Clé pré-partagée

Paire d'endpoints de passerelle — Locale (203.0.113.2), Distante (198.51.100.2)

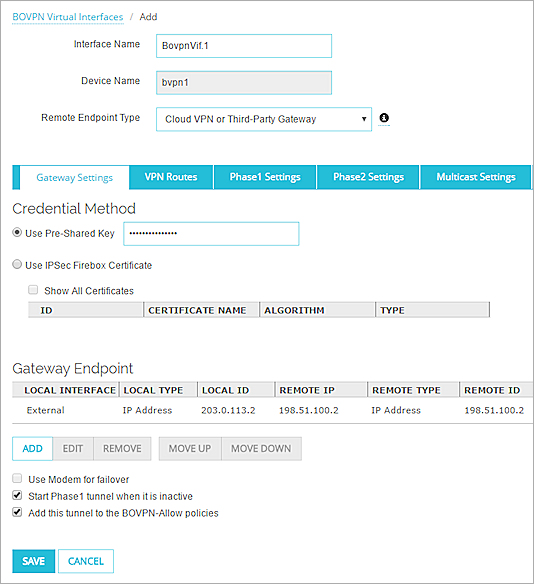

Capture d'écran de la page de Paramètres Passerelle

La paire d'endpoints de passerelle de l'interface virtuelle BOVPN principale dans Fireware Web UI

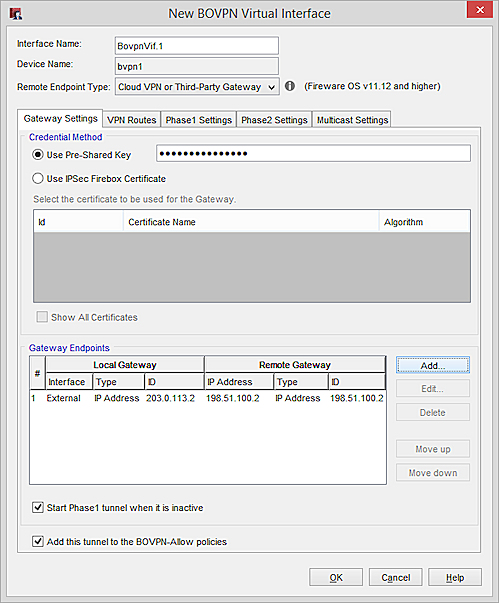

Capture d'écran des paramètres de passerelle de l'interface virtuelle BOVPN

La paire d'endpoints de passerelle configurée pour l'interface virtuelle BOVPN dans Policy Manager

Sur l'onglet Routes VPN, l'adresse IP virtuelle et le masque de réseau sont configurés pour le routage dynamique. L'adresse IP locale (192.0.2.2) est sur le même sous-réseau que l'adresse IP locale du périphérique distant, 192.0.2.1. Le masque de réseau des deux périphériques est 255.255.255.0.

Pour cet exemple, les paramètres d'adresse IP de l'interface virtuelle sur l'onglet des Routes VPN sont :

Adresse IP locale— 192.0.2.2

Adresse IP ou masque de réseau de pair — 255.255.255.0

Pour utiliser l'interface virtuelle BOVPN pour le routage dynamique vers un endpoint VPN tiers, vous devez attribuer une adresse IP locale et un masque de sous-réseau à l'interface virtuelle. L'adresse IP virtuelle du Firebox doit être sur le même sous-réseau que l'adresse IP virtuelle du endpoint VPN pair. Sur le Firebox, configurez un masque de sous-réseau plutôt que l'adresse IP virtuelle du pair. Pour plus d'informations sur les adresses IP virtuelles, consultez Adresses IP d'Interface Virtuelle pour un VPN vers un Endpoint Tiers.

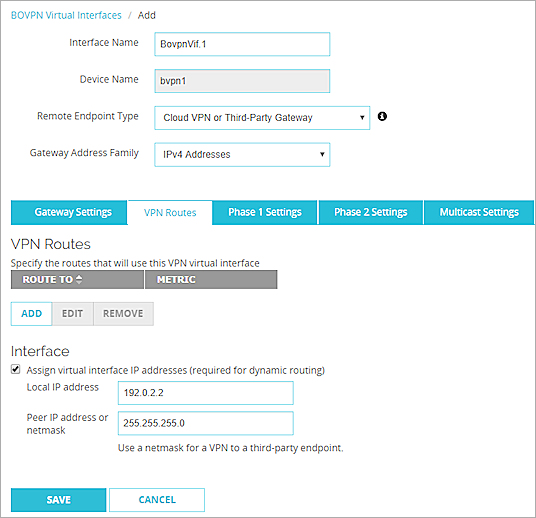

Capture d'écran de l'interface virtuelle BOVPN, page Routes VPN

Les adresses IP de l'interface virtuelle configurées dans Fireware Web UI

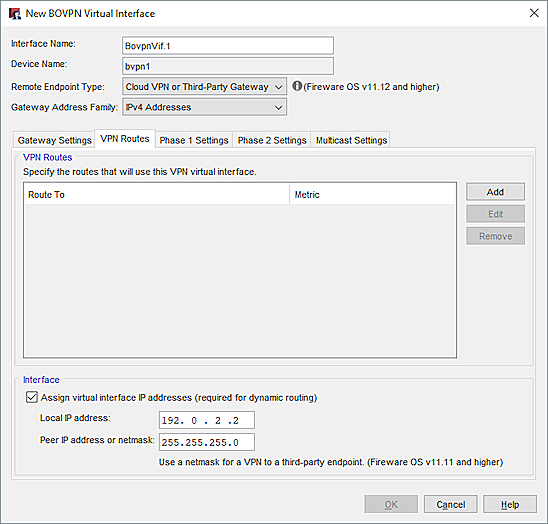

Capture d'écran de l'interface virtuelle BOVPN, onglet Routes VPN

Les adresses IP de l'interface virtuelle configurées dans Policy Manager

Les paramètres de Phase 1 et Phase 2 sur le Firebox et le périphérique Cisco doivent correspondre. Pour l'authentification, nous recommandons SHA-2, qui est plus sécurisé que SHA-1 et MD5. Pour le chiffrement, nous recommandons AES. Sélectionnez AES (128 bit) pour la meilleure performance. Sélectionnez AES (256 bit) pour le chiffrement le plus sécurisé.

Certains périphériques WatchGuard et Cisco ne prennent pas en charge SHA-2. Si votre périphérique ne prend pas en charge SHA-2, utilisez SHA-1. Pour plus d'informations, voir Ajouter une transformation de phase 1

Pour cet exemple, le Firebox utilise les paramètres de Phase 1 :

Version — IKEv2

Transformation — SHA2-256, AES (256 bit)

Groupe de Clés Groupe de Clés =

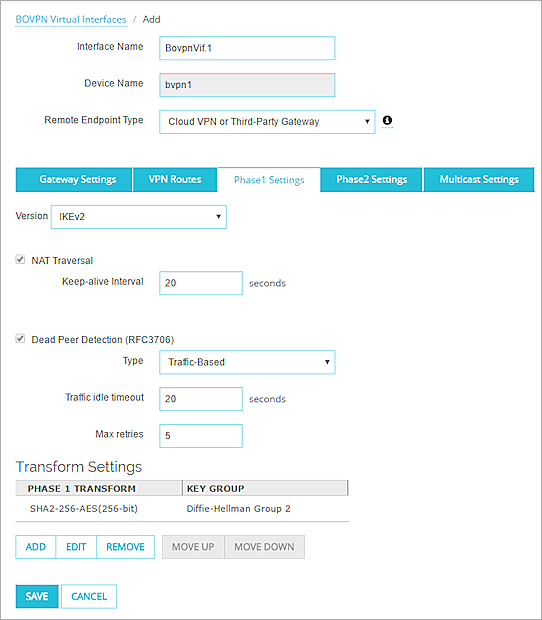

Capture d'écran des Paramètres de Phase 1

Pour configurer les paramètres de Phase 1, dans Fireware Web UI :

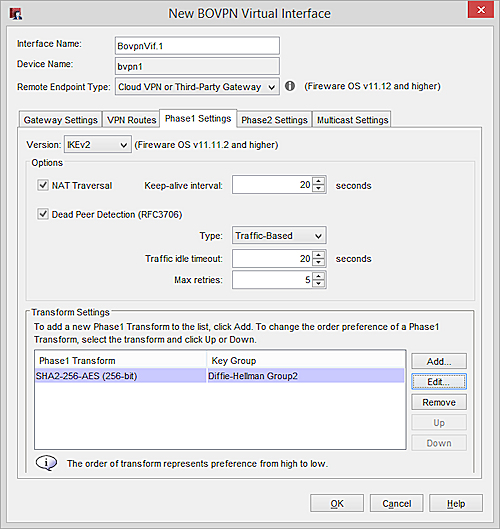

Capture d'écran des paramètres de Phase 1 dans Policy Manager

Les paramètres configurés de Phase 1 dans Policy Manager

Paramètres de Phase 2 sur le Firebox :

Type — ESP

Authentification — SHA1

Chiffrement — AES (256 bit)

Capture d'écran de l'interface virtuelle BOVPN- nouvelle proposition de Phase 2

Les paramètres configurés de Phase 2 dans Fireware Web UI

Capture d'écran des paramètres de Phase 2 par défaut pour une interface virtuelle BOVPN

Les paramètres configurés de Phase 2 dans Policy Manager

La configuration du routage dynamique de l'OSPF du Firebox a ces commandes :

interface bvpn1
ip ospf mtu-ignore
router ospf
network 192.0.2.0/24 area 0.0.0.0
réseau 10.50.1.0/24 zone 0.0.0.0

Capture d'écran de l'installation OSPF du routage dynamique dans le Web UI

Les Paramètres OSPF configurés dans Fireware Web UI

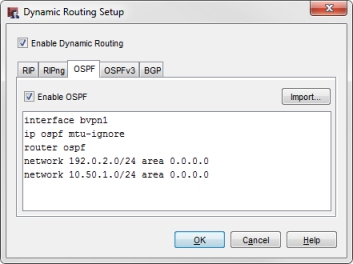

Capture d'écran de la boîte de dialogue Configuration du Routage Dynamique

Les Paramètres OSPF configurés dans Policy Manager

Cette configuration utilise la commande mtu-ignore pour éviter les problèmes de taille MTU associés à certains routeurs Cisco.

Configuration du Routeur Cisco

Sur le routeur Cisco, la configuration pour cet exemple a ces commandes :


crypto ikev2 keyring kyr1
peer peer1
address 203.0.113.2
pre-shared-key local key1
pre-shared-key remote key1
!
crypto ikev2 profile profile1
match identity remote address 203.0.113.2 255.255.255.255
identity local address 198.51.100.2
authentication local pre-share
authentication remote pre-share
keyring kyr1
!
crypto ipsec transform-set my-transform-set esp-aes 256 esp-sha256-hmac
!
crypto ipsec profile protect-ikev2
set security-association lifetime seconds 120
set transform-set my-transform-set
set ikev2-profile profile1
!
interface Tunnel1
ip address 192.0.2.1 255.255.255.0
ip ospf mtu-ignore
tunnel source 198.51.100.2
tunnel mode ipsec ipv4
tunnel destination 203.0.113.2
tunnel protection ipsec profile protect-ikev2
!
interface GigabitEthernet0/0
ip address 198.51.100.2 255.255.255.0
duplex auto
speed auto
!
interface GigabitEthernet0/1
ip address 10.0.1.1 255.255.255.0
duplex auto
speed auto
!
router ospf 1
network 10.0.1.0 0.0.0.255 area 0
network 192.0.2.0 0.0.0.255 area 0
!
