Ajouter des graphiques ou Modifier les intervalles d'interrogation

La fenêtre principale de Performance Console affiche un tableau contenant tous les compteurs de performances configurés et actifs. De cette fenêtre, vous pouvez ajouter un nouveau graphique ou modifier les intervalles d'interrogation des compteurs configurés.

  1. Démarrez Firebox System Manager pour votre périphérique.
  2. Cliquez sur l'icône Performance Console.
    La fenêtre Performance Console apparaît.

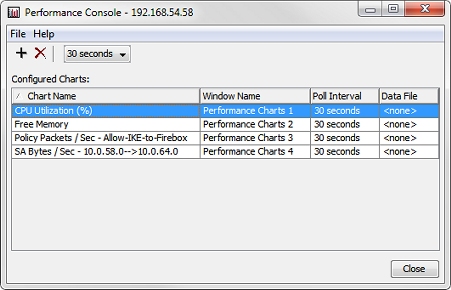

Capture d'écran de la boîte de dialogue Performance Console, avec informations sous forme de graphique

Ajouter un nouveau graphique

Pour ajouter un nouveau graphique :

  1. Cliquez sur l'icône Ajouter un graphique.
    Sinon, sélectionnez Fichier > Ajouter un Graphique.
    La boîte de dialogue Ajouter un graphique s'affiche.
  2. Définir les compteurs de performances pour le graphique.

Modifier l'intervalle d'interrogation

Pour modifier l'intervalle d'interrogation d'une console de performances :

  1. Dans la liste Graphiques configurés, sélectionnez un nom de graphique.

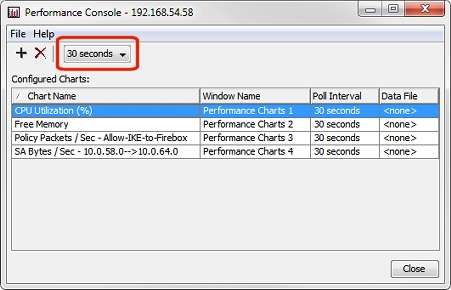

Capture d'écran de Performance Console, avec intervalle d'interrogation mis en évidence

  1. Dans la liste déroulante des intervalles d'interrogation, sélectionnez le nouveau laps de temps entre les interrogations.
    La valeur de la nouvelle fréquence s'affiche dans la colonne Intervalle d'interrogation.

Supprimer un graphique

Pour supprimer un graphique :

  1. Dans la liste Graphiques configurés, sélectionnez un nom de graphique.
  2. Cliquez sur l'icône Supprimer un graphique.
    Ou, sélectionnez Fichier > Supprimer le Graphique.
    Une boîte de dialogue de confirmation apparaît.
  3. Cliquez sur Oui pour supprimer le graphique.
