Traffic Monitor の設定を変更する

Traffic Monitor の外観をカスタマイズすることができます。ウィンドウの背景色、ログ種類のテキスト色、ログを色付きで表示するか、ログフィールドの名前を表示するか、などを選択でき、ログ メッセージをフィルタする際の正規表現の使用を有効にし、ログ メッセージの最大数を設定することができます。

Traffic Monitor の設定を変更するには、以下の手順に従います。

  1. Firebox System Manager を起動する.
  2. ファイル > 設定 の順に選択します。
    または、表示のどこかを右クリックし、設定 を選択します。
    設定ダイアログ ボックスが表示されます。
  3. 次のセクションで説明されている通り、設定を構成します。
  4. OK をクリックします。

ログ メッセージの最大数を設定する

設定 ダイアログ ボックスで、同時に Traffic Monitor に表示するログ メッセージの最大数を変更することができます。既定値は 1000 です。ログ メッセージ数の値は 1000～25000 から選択できます。

最大数に達すると、最初のエントリが新しいログ メッセージに置き換えられます。プロセッサの速度が遅い場合や RAM の容量が小さい場合は、このフィールドに高い値を入力すると、管理コンピュータの処理速度が低下する可能性がありますので、値を低く設定することを推奨します。

大量のログ メッセージを調査する必要がある場合は、Log Manager を使用してログ メッセージを確認することをお勧めします。詳細については、次を参照してください：WebCenter のデバイス ログ メッセージを表示する および WebCenter でログ メッセージとレポートを参照する。

  1. Traffic Monitor タブを選択します。
  2. 最大ログ メッセージ テキスト ボックスに、ログ メッセージの最大数を入力または選択します。

ログのフィールド名を表示する

Traffic Monitor に src_ip、dst_ip、src_port などのメッセージ フィールドのラベルを表示することができます。

  1. Traffic Monitor タブを選択します。
  2. ログ フィールド名の表示 チェックボックスをオンにします。

正規表現による検索を有効にする

既定では、Traffic Monitor はリテラル文字列検索を持つ全てのログ メッセージをフィルタします。例えば、フィルタのドロップダウン リストで 10.1 と入力した場合、ログ メッセージは、10.1 という文字を含むエントリにフィルタされます。Traffic Monitor データをフィルタする際に正規表現を使う場合は、Traffic Monitor を有効にする必要があります。

  1. Traffic Monitor タブを選択します。
  2. 正規表現による検索 チェックボックスを選択します。

正規表現の作成方法の詳細については、次を参照してください：正規表現について。

ログ メッセージに色を使用する

Traffic Monitor では、メッセージをさまざまな色で表示できます。さまざまな色を使用して情報の種類を区別できます。アラーム、許可されたトラフィック、拒否されたトラフィック、イベント、デバッグ、パフォーマンス タブで、各メッセージの種類の色を選択することができます。

  1. Traffic Monitor タブを選択します。

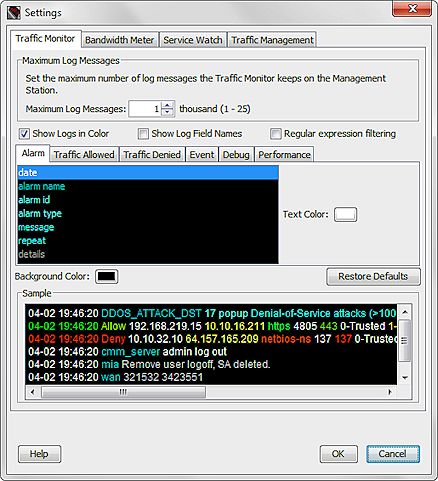

Screen shot of the FSM Traffic Monitor Settings dialog box

  1. 表示のすべての色を無効にするには、ログを色付きで表示する チェックボックスをオフにします。
  2. アラーム、許可されたトラフィック、拒否されたトラフィック、イベント、デバッグ または パフォーマンス のうち、いずれか 1 つのタブを選択します。
  3. リストからログ メッセージ情報カテゴリを選択します。
    テキストの色 色コントロール ボックスでは、選択されたカテゴリの現在の色が表示されます。
  4. 色を変更するには、テキストの色 カラー コントロール ボックスをクリックします。
    Traffic Monitor フィールドの色 ダイアログ ボックスが表示されます。
  5. 色を選択します。Traffic Monitorで色がどのように見えるのかを示すサンプルがサンプル ウィンドウ ダイアログ ボックスの下部に表示されます。
  6. OK をクリックしてダイアログ ボックスを閉じるか、リセット をクリックして前の色を使用します。

Traffic Monitor の背景色を選択する

設定 ダイアログ ボックスから

  1. Traffic Monitor タブを選択します。
  2. 背景色 カラー コントロール ボックスをクリックします。
    Traffic Monitor 背景色ダイアログ ボックスが表示されます。
  3. 色を選択します。
    Traffic Monitor で色がどのように見えるのかを示すサンプルがサンプルウィンドウ ダイアログ ボックスの下部に表示されます。
  4. OK をクリックしてダイアログ ボックスを閉じるか、リセット をクリックして前の色に戻します。
  5. 変更をキャンセルし、デフォルト背景色に戻るには、 既定値に戻す をクリックします。
