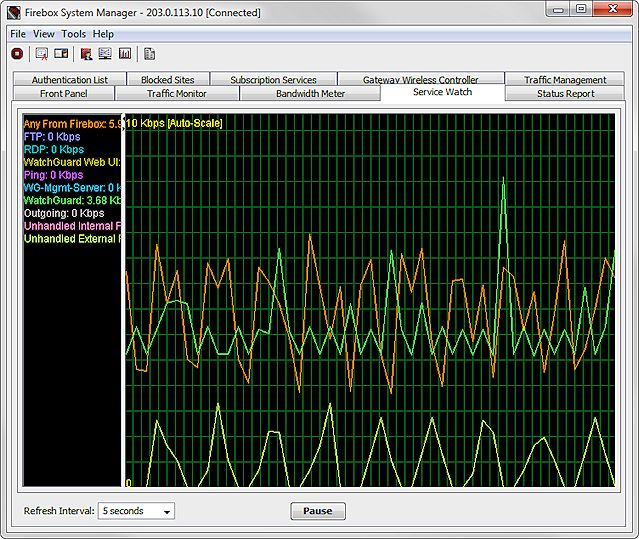

Firebox System Manager から、Policy Manager で Firebox 用に構成したポリシーのグラフを確認することができます。Service Watch タブでは、Y軸 (縦軸) は接続数を示し、X軸 (横軸) は時間を示します。チャート上の任意の場所をクリックし、その時点で使用するポリシーの詳細情報をポップアップ ウィンドウで確認できます。Service Watch タブの外観を構成することもできます。
Service Watch 設定の変更
Firebox System Manager で、Service Watch の外観をカスタマイズすることができます。テキストとグリッド線の色、ポリシー ラベルをどのように表示するかなどを選択して、チャートのスケールと種類を設定できます。
ポリシーの表示設定を変更するには、以下の手順に従います。
- Service Watch タブを選択します。
- ファイル > 設定 の順に選択します。
または、表示のどこかを右クリックし、設定 を選択します。

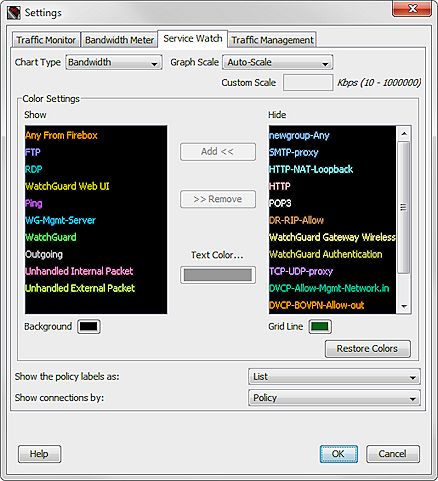

設定ダイアログ ボックスが表示されます。
- Service Watch タブから Service Watch 表示設定を次のセクション以降のセクションにあるオプションでカスタマイズすることができます。
- 作業が終了したら OK をクリックして変更を保存し、FSM に戻ります。
スケールの変更
Service Watch タブのスケールを変更するには、以下の手順に従います。
グラフのスケール ドロップダウン リストから、ネットワーク トラフィック量に最も適した値を選択します。
カスタム スケールを設定するには、以下の手順に従います。
- グラフのスケール ドロップダウン リストから、カスタム スケール を選択します。
- カスタム スケール テキスト ボックスに接続数を入力します。
ポリシーで使用されている帯域幅の表示
ネットワーク容量を、接続の数ではなく、ポリシーで使用される秒当たりバイト単位で表示するには、次の手順を実行します。
チャートの種類 ドロップダウン リストから、帯域幅 を選択します。
ポリシーではなく、インターフェイス別の帯域幅使用率を表示するには、次を参照してください： 帯域幅使用率の視覚表示 (帯域幅メータ)。
線の追加と削除
サービス ウォッチ タブに行を追加するには、以下の手順を実行します：
- 色設定 セクションで 非表示 リストからポリシーを選択します。
- 行の色を選択するには、テキストの色 カラー コントロール ボックスをクリックして色を選択します。
- 追加 をクリックします。
表示 リストにポリシー名が選択した色で表示されます。
サービス ウォッチ タブから行を削除するには、次の手順に従います。
- 色設定 セクションで 表示 リストからポリシーを選択します。
- 削除 をクリックします。
非表示リストにポリシー名が表示されます。
色の変更
Service Watch タブの表示の色を変更するには、次の手順を実行します。
- 新しい表示色を選択するには、背景 と グリッド線 カラー コントロール ボックスをクリックし、新しい色を選択します。
背景色の選択 ダイアログ ボックスまたは グリッド線の選択 ダイアログ ボックスが表示されます。 - 色見本、HSB、RGB タブのいずれかをクリックして色を選択します。
選択された色の例が、プレビュー セクションに表示されます。 - OK をクリックして選択内容を確認し、設定 ダイアログ ボックスに戻ります。
ポリシー名の表示方法の変更
Service Watch タブの左側にポリシー名が表示されます。ポリシー名は、リストまたはポリシー名が識別する行の横にある名前タグとして表示できます。
ポリシー名の表示方法を設定するには、次の手順を実行します。
ポリシー ラベルの表示 ドロップダウン リストから、リスト または タグ を選択します。
