FireClusters を監視する

適用される製品：クラウド管理の Firebox に適用されます。ローカル管理の Firebox

FireCluster ページでは、クラウド管理の FireCluster およびクラウドレポート機能が有効化されているローカル管理の FireCluster のライブステータスを確認することができます。また、イベント履歴や各イベントの詳細レポートも表示することができます。

このページは、クラウド管理の FireCluster またはクラウドレポート機能を備えたローカル管理の FireCluster が WatchGuard Cloud に接続されている場合にのみ表示されます。両方のクラスタメンバーで、Fireware v12.8.2 以降 (T30、T35、T50、M200、M300 Firebox の場合は v12.5.11 以降) が実行されている必要があります。

クラウド管理の Firebox およびクラウドレポート機能を備えたローカル管理の Firebox で FireCluster を監視するには、以下の手順を実行します。

監視 > デバイス の順に選択します。
Firebox を選択します。
選択されている Firebox のデバイスの概要ページが開きます。
ライブステータス > FireCluster の順に選択します。
FireCluster ページが開きます。

新しいウィンドウでライブステータスを開くには、WatchGuard Cloud ウィンドウの右上隅にあるをクリックします。

イベント履歴 グラフには、両方のクラスタメンバーのイベント履歴が色分けされて表示されます。グラフには、過去 3 ヵ月間のイベントが表示されます。

白 (両方のメンバーが停止)

両方のクラスタメンバーが利用できない状態にあった時間帯は、白いグラフで示されます。

オレンジ (一方のメンバーが稼働)

クラスタメンバーの 1 つのみが利用できない状態にあった時間帯は、オレンジ色のグラフで示されます。

緑 (両方のメンバーが稼働)

両方のクラスタメンバーが利用できる状態にあった時間帯は、緑色のグラフで示されます。

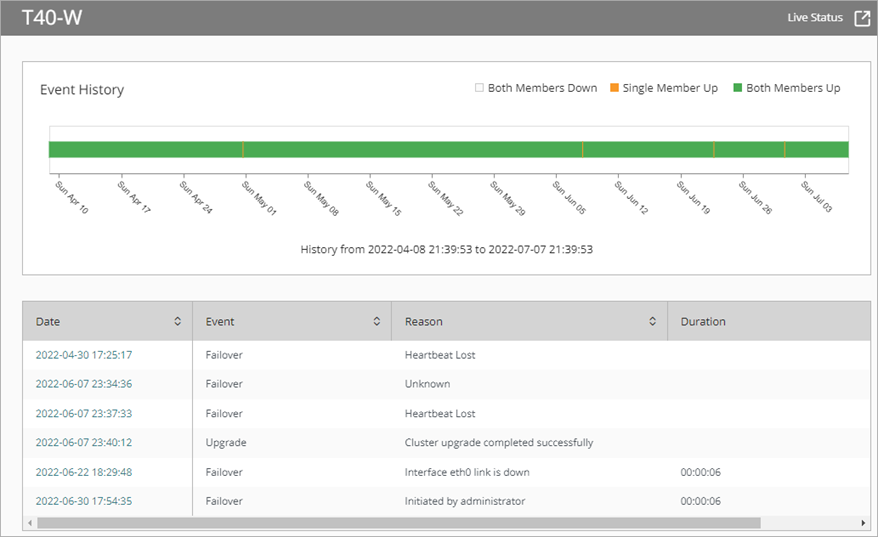

Screen shot of the FireCluster Live Status page

イベント表には、過去 3 ヵ月の間に発生したクラスタイベントが含まれます。表には、以下の列が含まれています。

日付

クラスタイベントが発生した日時。

イベント

フェールオーバーやファームウェアのアップグレードなど、発生したイベントの種類。

理由

ハートビートの喪失や管理者が開始したファームウェアのアップグレードなど、イベントが発生した理由。

期間

イベントの経過時間。

イベントの詳細レポートを表示するには、日付列で、イベントの日付をクリックします。そうすると、イベントレポートが開きます。そこに、以下の情報が表示されています。

イベントの説明

イベントの種類、イベントが発生した理由、イベントの時間。

実行時のステータス

クラスタメンバーがオンラインで相互に同期しているか否かの状態、CPU とメモリの使用率、Firebox 接続の数、および 1 秒あたりの接続速度 (CPS)。

クラスタの実行時のステータス

クラスタ ID、現時点のプライマリクラスタメンバーとバックアップクラスタメンバー、すべてのクラスタインターフェイスのステータス、およびハートビートしきい値。

このクラスタマスタは、プライマリクラスタインターフェイスとバックアップクラスタインターフェイスでハートビートパケットを 1 秒に 1 回送信します。バックアップマスタが 3 つの連続するハートビートを受信しなかった場合、クラスタマスタのフェールオーバーがトリガされます。喪失ハートビートの既定のしきい値は 3 です。

ファイルの TX チャンネル、メッセージの TX チャンネル、KeepAlive メッセージ、およびハートビートメッセージのステータスはサポートされていません。

クラスタの健全性情報

システム健全性指数 (SHI)、監視対象ポート健全性指数 (MPHI)、および加重平均指数 (WAI) のスコア。各健全性指数値の範囲は 0 から 100 までです。

SHI はデバイスの監視対象プロセスのステータスを示すものです。監視されているすべてのプロセスがアクティブの場合、SHI の値は 100 です。

MPH は監視対象ポートのステータスを示すものです。監視されているすべてのポートが稼働中の場合、SHI の値は 100 です。ワイヤレス接続のステータスは、この指数の一部としては監視されません。

WAI は、フェールオーバーの基準として、2 つのクラスタメンバーの全体的な健全性を比較するために使用されます。クラスタメンバーの WAI は、そのデバイスの SHI と MPHI の加重平均となります。クラスタマスターの WAI がバックアップマスターの WAI よりも低い場合に、クラスタマスターがフェールオーバーします。

ハードウェア健全性指数 (HHI) は、クラウド管理の FireCluster では無効化されています。

クラスタインターフェイスのステータス

インターフェイスの状態 (稼働または停止)。

VPN 同期

アクティブな BOVPN トンネルの数。

クラスタ動作イベント

クラスタの形成、ファームウェアのアップグレード、クラスタメンバーのロールの変更など、クラスタの動作に関連するイベントの時系列リスト。

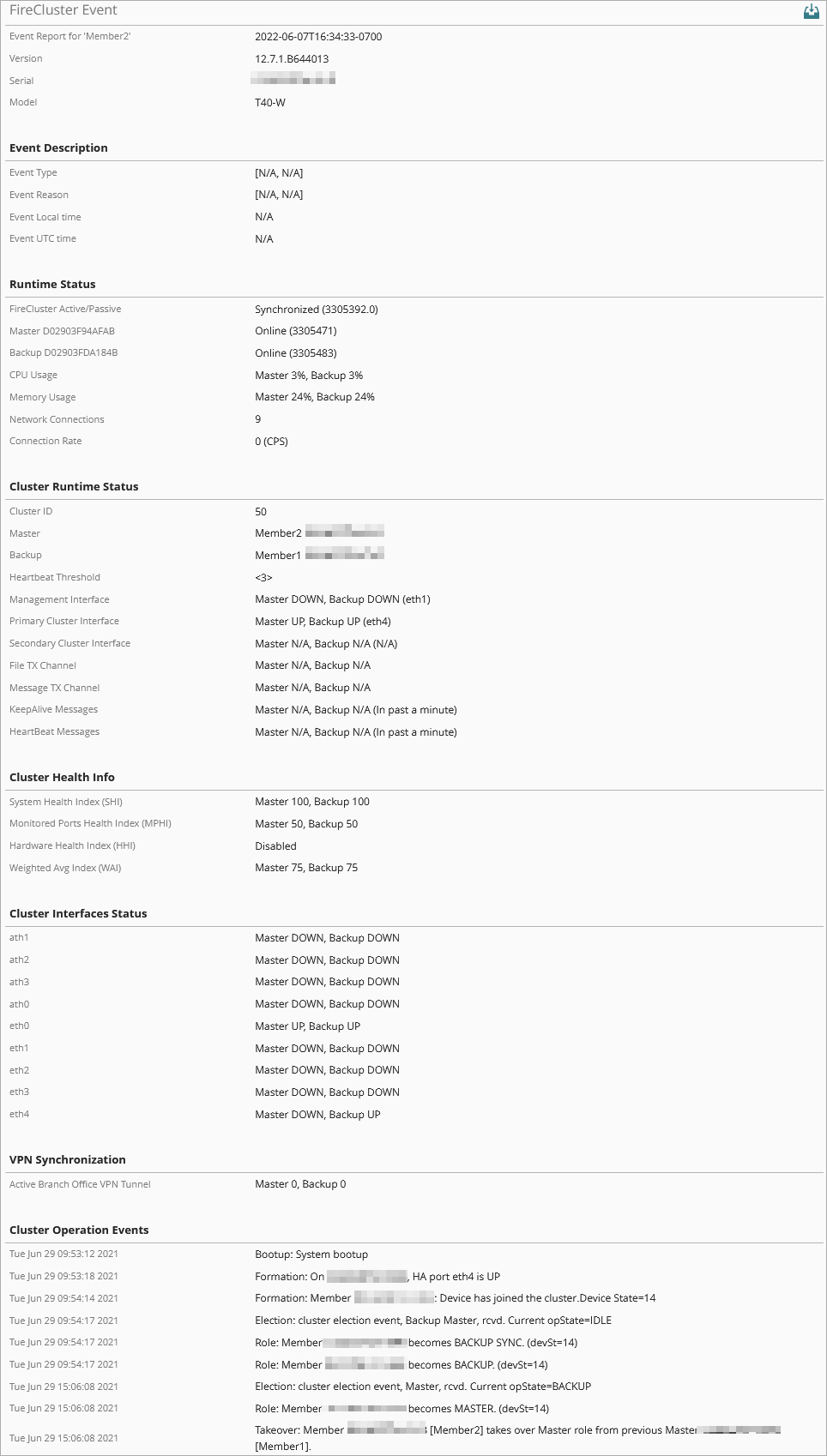

Screen shot of the FireCluster Event report

イベントレポートの .JSON バージョンをダウンロードするには、 Screen shot of the FireCluster Event download button をクリックします。
