Asignar Interfaces a una VLAN

Cuando se crea una nueva VLAN, se especifica el tipo de datos que recibe desde las interfaces de Firebox. Sin embargo, también se puede convertir a una interfaz en miembro de una VLAN actualmente definida o eliminar una interfaz de una VLAN.

En Fireware Web UI, debe cambiar el tipo de interfaz a VLAN antes de que pueda utilizarla en una configuración VLAN.

  1. Seleccione Red > VLAN.
    Aparece la página VLAN.
  2. Haga clic en Agregar o seleccione una interfaz VLAN y haga clic en Editar.
  3. En la lista Seleccionar una configuración de etiquetas VLAN para cada interfaz, seleccione una o más interfaces.
  4. De la lista desplegable Seleccionar Tráfico, seleccione una opción para aplicar a las interfaces seleccionadas:
    • Tráfico etiquetado — La interfaz envía y recibe tráfico etiquetado.
    • Tráfico sin etiquetar — La interfaz envía y recibe tráfico sin etiquetar.
    • Sin tráfico — Eliminar la interfaz de esta configuración de VLAN.

Configuración VLAN, configura interfaces para enviar/recibir tráfico etiquetado o no etiquetado.

  1. Haga clic en Guardar.
  1. En el cuadro de diálogo de Configuración de red, seleccione la pestaña Interfaces.
  2. Seleccione una interfaz y haga clic en Configurar.
    Aparece el cuadro de diálogo Configuración de interfaz.
  3. En la lista desplegable Tipo de Interfaz, seleccione VLAN.
    Aparece una tabla que muestra todas las VLAN actuales. Es posible que deba aumentar el tamaño de este cuadro de diálogo para ver todas las opciones.

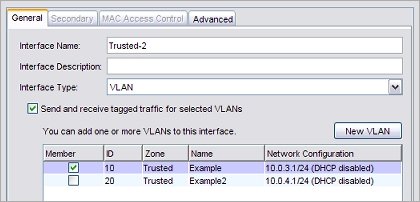

Screenshot of Interface Settings, VLAN configuration settings

  1. Seleccione la casilla de selección Enviar y recibir tráfico etiquetado para VLAN para recibir datos etiquetados en esta interfaz de red.
  2. Marque la casilla de selección Miembro para cada interfaz que desee incluir en esta VLAN.

Para eliminar una interfaz de esta VLAN, desmarque la casilla de selección adyacente Miembro.
Una interfaz puede ser miembro de una VLAN externa o de varias VLAN de confianza u opcionales.

  1. Para configurar la interfaz para que reciba datos sin etiquetar, seleccione la casilla de selección Enviar y recibir tráfico sin etiquetar para las VLAN seleccionadas en la parte inferior del cuadro de diálogo.
  2. Seleccione una configuración de VLAN de la lista desplegable adyacente o haga clic en Nueva VLAN para crear una nueva.

Lista desplegable de tráfico no etiquetado de VLAN

  1. Haga clic en Aceptar.
