Definir una nueva VLAN

1. Seleccione Red > Interfaces.
2. Seleccione la interfaz conectada a su conmutador VLAN. Haga clic en Editar.
3. En la lista desplegable Tipo de interfaz, seleccione VLAN.
4. Haga clic en Guardar.

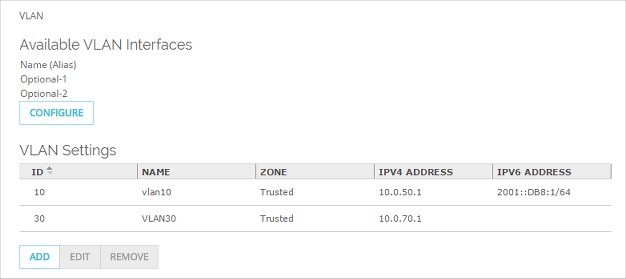

1. Seleccione Red > VLAN.
   Aparece la página de VLAN, con una lista de las VLAN existentes y definidas por el usuario y sus configuraciones.
   También puede configurar interfaces de red desde la lista de Interfaces.

2. Haga clic en Agregar.

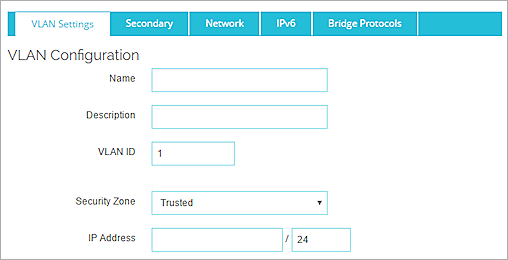

   Aparece la página Configuraciones de VLAN.

3. En el cuadro de texto Nombre, ingrese un nombre para la VLAN. El nombre no puede contener espacios.
4. (Opcional) En el cuadro de texto Descripción, ingrese una descripción de VLAN.
5. En el cuadro de texto ID de VLAN, ingrese o seleccione un valor para la VLAN.
6. En el cuadro de texto Zona de Seguridad, seleccione de Confianza, Opcional, Personalizada o Externa.

   Las zonas de seguridad corresponden a los alias para las zonas de seguridad de la interfaz. Por ejemplo, las VLAN de tipo De confianza son administradas por políticas que usan el alias Cualquiera-De Confianza como origen o destino.
7. En el cuadro de texto de dirección IP, ingrese la dirección de la puerta de enlace de VLAN.

   Cualquier equipo en esta nueva VLAN debe usar esta dirección IP como su puerta de enlace predeterminada.
8. En la lista Seleccionar una configuración de etiquetas VLAN para cada interfaz, seleccione una o más interfaces.

9. De la lista desplegable Seleccionar Tráfico, seleccione una opción para aplicar a las interfaces seleccionadas:
   • Tráfico etiquetado — La interfaz envía y recibe tráfico etiquetado.
   • Tráfico sin etiquetar — La interfaz envía y recibe tráfico sin etiquetar.
   • Sin tráfico — Eliminar la interfaz de esta configuración de VLAN.
10. Haga clic en Guardar.

Para obtener información sobre los ajustes del tráfico interno de VLAN, consulte la sección Aplicar Políticas de Firewall al Tráfico Interno de VLAN en esta página.

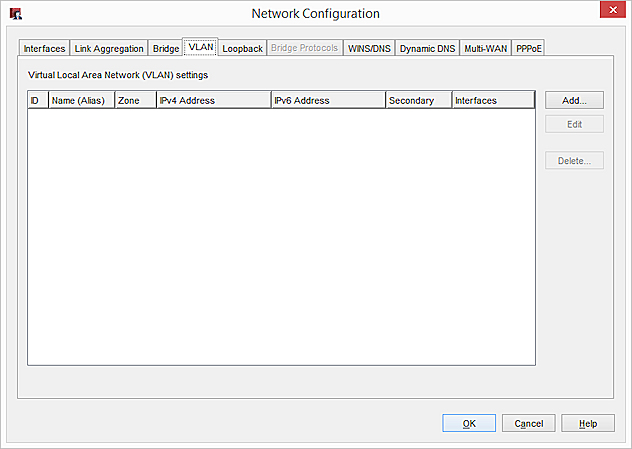

1. Seleccione Red > Configuración.
   Aparece el cuadro de diálogo Configuración de Red.
2. Seleccione la pestaña VLAN.
   Aparece una tabla de VLAN actuales definidas por el usuario y sus configuraciones.

3. Haga clic en Agregar.
   Aparece el cuadro de diálogo Configuración de Nueva VLAN.

4. En el cuadro de texto Nombre (Alias), ingrese un nombre para la VLAN.
5. (Opcional) En el cuadro de texto Descripción, ingrese una descripción de VLAN.
6. En el cuadro de texto ID de VLAN, ingrese o seleccione un valor para la VLAN.
7. En el cuadro de texto Zona de Seguridad, seleccione de Confianza, Opcional, Personalizada o Externa.
   Las zonas de seguridad corresponden a los alias para las zonas de seguridad de la interfaz. Por ejemplo, las VLAN de tipo De confianza son administradas por políticas que usan el alias Cualquiera-De Confianza como origen o destino.
8. En el cuadro de texto de dirección IP, ingrese la dirección de la puerta de enlace de VLAN.
   Cualquier equipo en esta nueva VLAN debe usar esta dirección IP como su puerta de enlace predeterminada.

1. En los ajustes de VLAN, seleccione la pestaña Red.
2. En la lista desplegable Modo DHCP, seleccione Servidor DHCP
3. (Opcional) Ingrese su Nombre de Dominio para proporcionarlo a los clientes DHCP.
4. Para cambiar el tiempo de concesión predeterminado, escriba o seleccione un número en el cuadro de texto Tiempo de Concesión y especifique una unidad de medida en la lista desplegable.
   Es el intervalo de tiempo en el que un cliente DHCP puede usar una dirección IP que recibe del servidor DHCP. Cuando el tiempo de concesión se está por agotar, el cliente envía una solicitud al servidor DHCP para obtener una nueva concesión.
5. Para agregar un grupo de direcciones IP, en la sección Grupo de Direcciones, haga clic en Agregar.
6. En los cuadros de texto IP Inicial e IP Final, escriba la primera y la última dirección IP en el grupo.
   Se puede configurar un máximo de seis grupos de direcciones.
7. Para reservar una dirección IP específica para un cliente, en la sección Dirección Reservada, haga clic en Agregar.
8. Escriba la dirección IP, el Nombre de Reserva y la Dirección MAC del dispositivo. Haga clic en Aceptar.
9. Para agregar servidores DNS o WINS a su configuración DHCP, ingrese la dirección del servidor en el cuadro de texto junto a la lista. Haga clic en Agregar.
10. Para eliminar un servidor de la lista, selecciónelo y haga clic en Eliminar.
11. Para configurar opciones DHCP, haga clic en Opciones DHCP.
12. (Fireware v12.1.1 y superior) De forma predeterminada, la dirección IP del Firebox es la puerta de enlace predeterminada. Para especificar una dirección IP diferente como la puerta de enlace predeterminada, seleccione Especificar e ingrese una dirección IP.

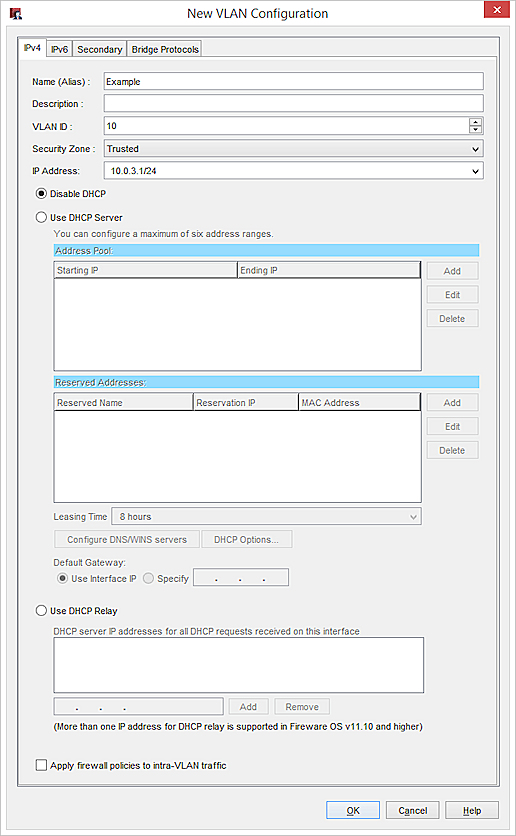

1. En el cuadro de diálogo Nueva Configuración VLAN, seleccione Utilizar Servidor DHCP.
2. Para agregar un grupo de direcciones IP, en la sección Grupo de Direcciones, haga clic en Agregar e ingrese la primera y la última dirección IP asignadas para distribución. Haga clic en Aceptar.
   Se puede configurar un máximo de seis grupos de direcciones.
3. Para reservar una dirección IP específica para un cliente, en la sección Direcciones Reservadas, haga clic en Agregar. Ingrese un Nombre de Reserva para la reserva, la dirección IP que desea reservar y la dirección MAC de la tarjeta de red del cliente. Haga clic en Aceptar.
4. Para modificar el tiempo de concesión predeterminado, de la lista desplegable Tiempo de concesión, seleccione un intervalo de tiempo diferente.
   Es el intervalo de tiempo en el que un cliente DHCP puede usar una dirección IP que recibe del servidor DHCP. Cuando el tiempo de concesión se está por agotar, el cliente envía una solicitud al servidor DHCP para obtener una nueva concesión.
5. Para agregar servidores DNS o WINS a la configuración DHCP, haga clic en Configurar servidores DNS/WINS.
6. (Opcional) En los ajustes de DNS/WINS, ingrese su Nombre de Dominio para proporcionarlo a los clientes DHCP.
7. Para configurar opciones DHCP, haga clic en Opciones DHCP.
8. (Fireware v12.1.1 y superior) De forma predeterminada, la dirección IP del Firebox es la puerta de enlace predeterminada. Para especificar una dirección IP diferente como la puerta de enlace predeterminada, seleccione Especificar e ingrese una dirección IP.

1. En la pestaña Red, en la lista desplegable Modo DHCP, seleccione Retransmisión de DHCP.
2. Agregar las direcciones IP de hasta tres servidores DHCP.

1. En el cuadro de diálogo Nueva Configuración VLAN, seleccione Utilizar Retransmisión DHCP.
2. Agregar las direcciones IP de hasta tres servidores DHCP.

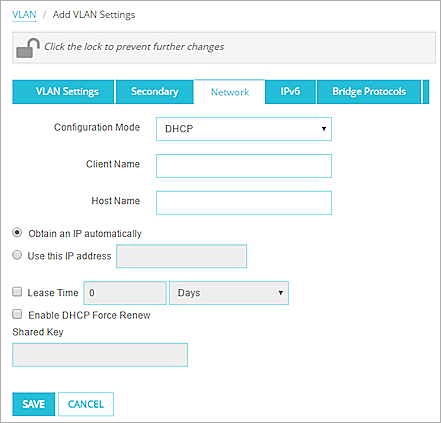

1. En la pestaña Ajustes de VLAN, de la lista desplegable Zona de Seguridad, seleccione Externa.
2. Seleccione la pestaña Red.

3. En la lista desplegable Modo de Configuración, seleccione IP Estática, DHCP o PPPoE.
4. Establezca las configuraciones de red con el mismo método que usó para las otras interfaces externas.
   Para más información, consulte Configurar una interfaz externa.

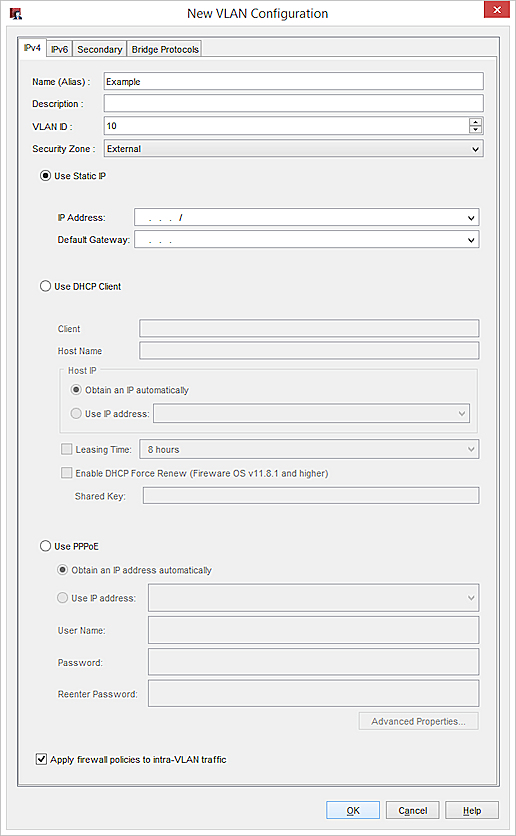

1. En la lista desplegable Zona de seguridad, seleccione Externa.

2. Seleccione una de estas opciones: Usar IP estática, Usar cliente DHCP o Usar PPPoE.
3. Establezca las configuraciones de red con el mismo método que usó para las otras interfaces externas.
   Para más información, consulte Configurar una interfaz externa.

1. Seleccione la pestaña Secondary.
2. Ingrese una dirección IP de host no asignada en la notación diagonal desde la secondary network.
3. Haga clic en Agregar.

1. Seleccione la pestaña Secondary.
2. Haga clic en Agregar.
3. Ingrese una dirección IP de host no asignada de la secondary network.
4. Haga clic en Aceptar.
