802.1p es un método de calidad de servicio (QoS)/clase de servicio (CoS) que opera en la capa MAC (Capa 2). El equipo que admite 802.1p puede agregar y reconocer un valor que indica el nivel de prioridad del marco Ethernet. 802.1p puede ayudar a garantizar un alto nivel de calidad para las comunicaciones en tiempo real que son sensibles a la latencia, como VoIP.
El Firebox y otros equipos habilitados para 802.1p priorizan el tráfico según el valor de prioridad. 802.1p se aplica solo a las interfaces miembro de las VLAN que están configuradas para enviar y recibir tráfico etiquetado por la VLAN. Esto incluye el tráfico saliente que se origina en el Firebox y también el tráfico saliente que pasa a través del Firebox.
Cuando habilita 802.1p para una interfaz VLAN, el Firebox marca el tráfico saliente desde esa interfaz. El Firebox agrega una etiqueta 802.1q a las tramas Ethernet de Capa 2, y copia el valor de precedencia IP del encabezado IP de Capa 3 al campo 802.1p del punto de código prioritario (PCP) en la etiqueta 802.1q.
Cómo Funciona

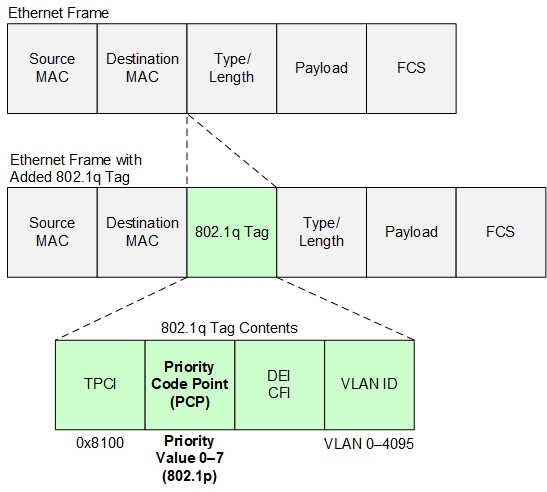

Este diagrama muestra información de 802.1q y 802.1p en tramas de Ethernet de Capa 2.
El valor del Punto de Código de Servicios Diferenciados (DSCP) en los paquetes IP se asigna al valor de PCP:
- Paquetes IPv6 — Los tres bits superiores del valor DSCP en el campo Clase de Tráfico (TC) se asignan al PCP
- Paquetes IPv4 — Los tres bits superiores del valor DSCP en el campo Tipo de Servicio (ToS) se asignan al PCP
El valor DSCP comprende seis bits (0–63). Esta tabla muestra cómo los valores de DSCP se asignan a los valores de PCP de 802.1p.
| Rango de Valores DSCP (Paquete de Capa 3) | Valor de Prioridad de PCP de 802.1p (Trama Ethernet de Capa 2) |
|---|---|
| 0–7 | 0 Mejor esfuerzo |
| 8–15 | 1 Segundo plano |
| 16–23 | 2 Repuesto |
| 24–31 | 3 Esfuerzo excelente |
| 32–39 | 4 Carga controlada |
| 40–47 | 5 Video (latencia de <100 ms) |
| 48–55 | 6 Voz (latencia de <10 ms) |
| 56–63 | 7 Control de red |
Ejemplo
Para marcar el tráfico VoIP saliente en una interfaz VLAN con un valor PCP de 6, el Firebox copia el valor DSCP del paquete al campo PCP 802.1p de tres bits en la etiqueta 802.1q de la trama.
- El DSCP del campo ToS (IPv4) o campo TC (IPv6) es 48. En binario, el número 110000 representa el número 48.
- El Firebox usa los tres bits superiores (110) del valor DSCP como valor PCP.
- El número binario 110 representa el número 6, lo que significa que el valor de PCP es 6.
Habilitar el Marcado 802.1p para Interfaces VLAN
Para habilitar el marcado 802.1p, consulte Definir una nueva VLAN.
