Interfaz BOVPN Virtual con Dynamic Routing
Puede usar una interfaz virtual BOVPN para permitir que el Firebox use el enrutamiento dinámico para encontrar las rutas a las redes privadas en un Firebox par o en un endpoint de tercero a través del túnel VPN. Cuando utilice un enrutamiento dinámico con una interfaz virtual BOVPN, el dispositivo en cada extremo del túnel aprende automáticamente las rutas hacia las redes publicitadas por la otra puerta de enlace.
Ejemplo
Este ejemplo muestra el enrutamiento dinámico entre un Firebox en el Sitio A y otro en el Sitio B. Los sitios utilizan OSPF para actualizar dinámicamente las rutas a través de la interfaz virtual BOVPN.
Para conocer los ejemplos que muestran el enrutamiento dinámico de BGP entre un Firebox y un endpoint de nube de terceros, consulte:
- Interfaz BOVPN Virtual para el Dynamic Routing a Microsoft Azure
- Interfaz BOVPN Virtual para el Dynamic Routing a Amazon Web Services (AWS)
BGP es admisible para las conexiones de la interfaz virtual BOVPN a Microsoft Azure y Amazon AWS. OSPF no está admitido.
Firebox del Sitio A
Para este ejemplo, el Firebox del Sitio A tiene dos interfaces externas, una red de confianza, y cuatro redes opcionales.
| Interfaz | Tipo | Nombre | Dirección IP |
|---|---|---|---|
| 0 | Externas | Externas | 203.0.113.2/24 |
| 1 | De Confianza | De Confianza | 10.0.1.1/24 |
| 2 | Opcional | Optional-1 (Opcional-1) | 10.0.2.1/24 |
| 3 | Opcional | Opcional-2 | 10.0.3.1/24 |
| 4 | Opcional | Opcional-3 | 10.0.4.1/24 |
| 5 | Opcional | Opcional-4 | 10.0.5.1/24 |
| 6 | Externas | Externa-2 | 190.0.2.2/24 |
El administrador en el Sitio A desea propagar las rutas para la red de Confianza, la red Opcional-1, y la red Opcional-2 a través del túnel BOVPN, pero no desea propagar las rutas para las redes Opcional-3 y Opcional-4.
Firebox del Sitio B
Para este ejemplo, el Firebox del Sitio B tiene dos interfaces externas, una red de confianza, y tres redes opcionales.
| Interfaz | Tipo | Nombre | Dirección IP |
|---|---|---|---|
| 0 | Externas | Externas | 198.51.100.2/24 |
| 1 | De Confianza | De Confianza | 10.50.1.1/24 |
| 2 | Opcional | Optional-1 (Opcional-1) | 10.50.2.1/24 |
| 3 | Opcional | Opcional-2 | 10.50.3.1/24 |
| 4 | Opcional | Opcional-3 | 10.50.4.1/24 |
El administrador en el Sitio B desea propagar las rutas para la red de Confianza y la red Opcional-1 a través del túnel BOVPN, pero no desea propagar las rutas para las redes Opcional-2 y Opcional-3.
Configuración de Interfaz Virtual BOVPN
La interfaz virtual BOVPN en cada Firebox se debe ajustar para que utilice la misma configuración. Para este ejemplo, asumimos que el Sitio A y el Sitio B coinciden en utilizar una clave precompartida y utilizar estas direcciones IP para la interfaz virtual BOVPN:
- Dirección IP local de la interfaz virtual BOVPN del Sitio A — 10.1.1.1
- Dirección IP local de la interfaz virtual BOVPN del Sitio B — 10.2.2.2
El resto de los ajustes de la interfaz virtual BOVPN permanecerán con sus valores predeterminados.
Configuración de Interfaz Virtual BOVPN del Sitio A
En la pestaña Configuraciones de la Puerta de Enlace de la configuración de la interfaz virtual BOVPN, especifique estos ajustes:
-
- El Método de Credencial es la clave precompartida que acuerdan los dos sitios.
- La lista Endpoints de la Puerta de Enlace incluye dos pares de endpoints de la puerta de enlace, uno para cada interfaz externa en el Sitio A.
- Primer par de endpoints de puerta de enlace:
Puerta de Enlace Local — 203.0.113.2 (la dirección IP de la primera interfaz externa en el Firebox del Sitio A)
Puerta de enlace remota — 198.51.100.2 (la dirección IP de interfaz externa del Firebox del Sitio B) - Segundo par de endpoints de puerta de enlace:
Puerta de enlace local — 190.0.2.2 (la dirección IP de la segunda interfaz externa en el Firebox del Sitio A)
Puerta de Enlace Local — 198.51.100.2 (la dirección IP de interfaz externa del Firebox del Sitio B)
- Primer par de endpoints de puerta de enlace:

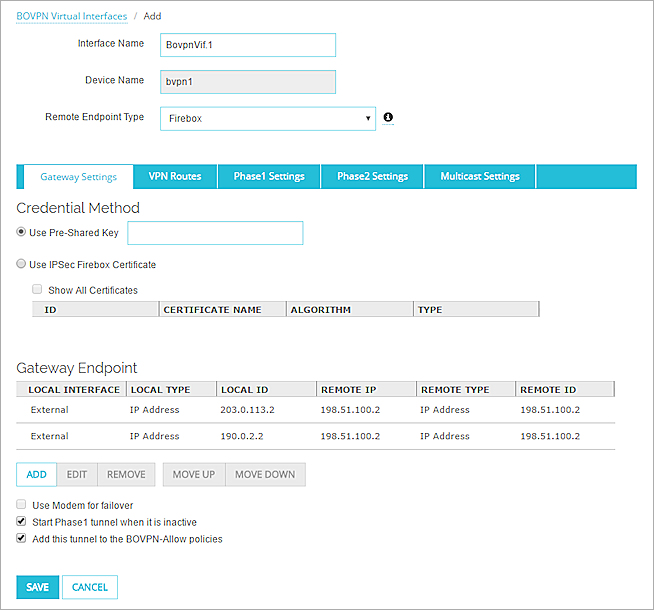

Configuración de la puerta de enlace del Sitio A en Fireware Web UI.

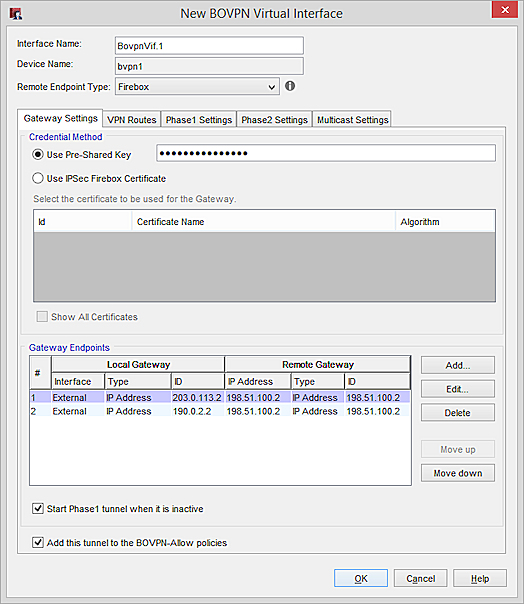

Configuración de la puerta de enlace del Sitio A en Policy Manager.
En la pestaña Rutas VPN de la configuración de la interfaz virtual BOVPN, especifique estos ajustes:
- Asignar direcciones IP virtuales — Habilitado
- Dirección IP Local — 10.1.1.1
- Dirección IP Par — 10.2.2.2

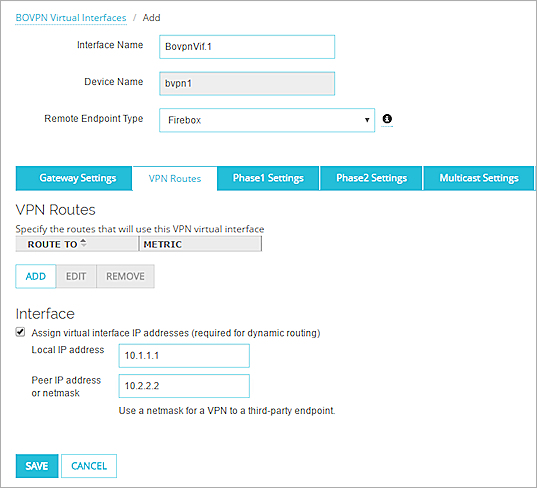

Rutas VPN del Sitio A en Fireware Web UI.

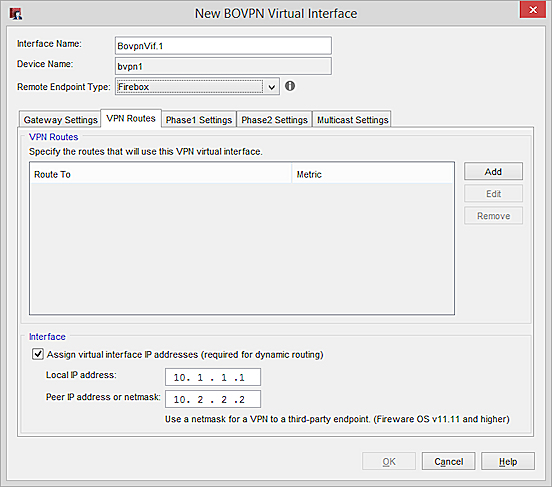

Rutas VPN del Sitio A en Policy Manager.
Configuración de Interfaz Virtual BOVPN del Sitio B
La configuración en el Sitio B es exactamente la misma que en el Sitio A, salvo que las direcciones IP local y de la puerta de enlace remota estén invertidas, y que las direcciones IP local y de pares estén invertidas.
En la pestaña Configuraciones de la Puerta de Enlace de la configuración de la interfaz virtual BOVPN, especifique estos ajustes:
- En la lista desplegable Tipo de Endpoints Remotos, seleccione Firebox. Esta opción utiliza el protocolo GRE para encapsular el túnel IPSec.
- El Método de Credencial utiliza la clave precompartida que utilizan los dos sitios.
- La lista Endpoints de la Puerta de Enlace incluye dos pares de endpoints de la puerta de enlace, uno para cada interfaz externa en el Sitio A.
- Primer par de endpoints de puerta de enlace:
Puerta de Enlace Local — 198.51.100.2 (la dirección IP de interfaz externa del Firebox del Sitio B)
Puerta de Enlace Remota — 203.0.113.2 (la dirección IP de la primera interfaz externa en el Firebox del Sitio A) - Segundo par de endpoints de puerta de enlace:
Puerta de Enlace Local — 198.51.100.2 (la dirección IP de interfaz externa del Firebox del Sitio B)
Puerta de enlace remota — 190.0.2.2 (la dirección IP de la segunda interfaz externa en el Firebox del Sitio A)
- Primer par de endpoints de puerta de enlace:

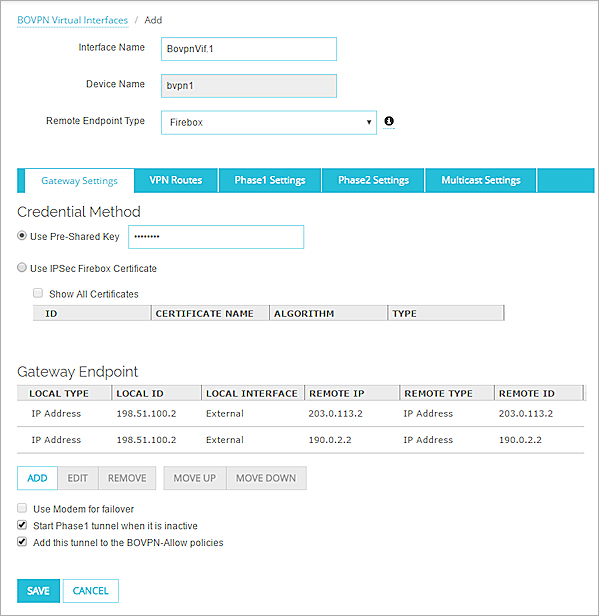

Configuración de la puerta de enlace del Sitio B en Fireware Web UI.

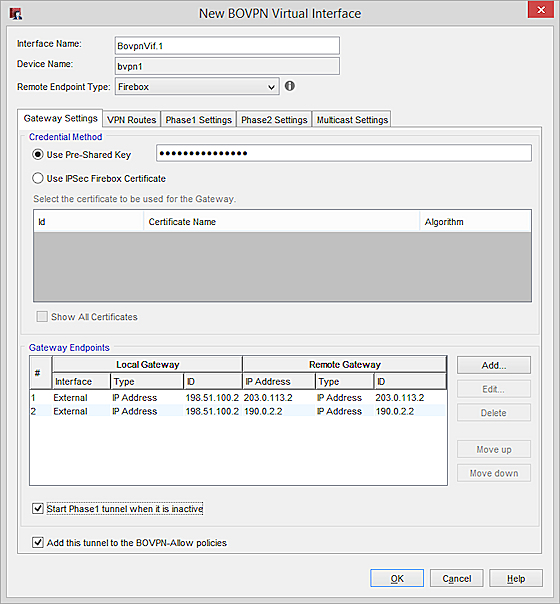

Configuración de la puerta de enlace del Sitio B en Policy Manager.
En la pestaña Rutas VPN de la configuración de la interfaz virtual BOVPN, especifique estos ajustes:
- Asignar direcciones IP virtuales — Habilitado
- Dirección IP Local — 10.2.2.2
- Dirección IP Par — 10.1.1.1
Rutas VPN del Sitio B en Fireware Web UI.

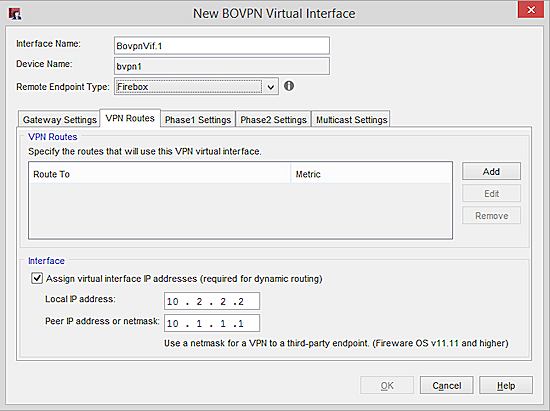

Rutas VPN del Sitio B en Policy Manager.
Configuración de Dynamic Routing
Después de que defina las direcciones IP de la interfaz virtual, puede utilizarlas en la configuración de enrutamiento dinámico.
En la configuración OSPF:
- Seleccione la Dirección IP Par en la configuración de la interfaz virtual BOVPN para referirse a la red punto a punto.
- Seleccione el Nombre del Dispositivo (bvpn1) en la configuración de la interfaz virtual BOVPN para referirse a la interfaz BOVPN.
En este ejemplo de configuración, el Sitio A propaga rutas para la red de Confianza, la red Opcional-1, y la red Opcional-2. El Sitio B propaga rutas para las redes local de Confianza y la red Opcional-1.
Este ejemplo muestra dos opciones para configurar OSPF en cada Firebox.
Especifique el comando interfaz-pasiva OSPF para configurar la interfaz bvpn1 como única interfaz activa. Luego, especifique el comando de red OSPF para seleccionar qué redes anunciar.
Configuración OSPF del Sitio A:
router ospf
! Excluir todo menos las interfaces bvpn
interfaz-pasiva predeterminada
sin interfaz-pasiva bvpn1
! which networks to announce in OSPF area 0.0.0.0
! bvpn point-to-point networks - Debe ingresar la dirección IP de par para el Sitio B 10.2.2.2/32 que especificó en la configuración de la interfaz virtual BOVPN del Sitio A
network 10.2.2.2/32 area 0.0.0.0
! red de confianza
network 10.0.1.0/24 area 0.0.0.0
! red opcional
network 10.0.2.0/24 area 0.0.0.0
network 10.0.3.0/24 area 0.0.0.0
Configuración OSPF del Sitio B:
router ospf
! Excluir todo menos las interfaces bvpn
interfaz-pasiva predeterminada
sin interfaz-pasiva bvpn1
! which networks to announce in OSPF area 0.0.0.0
! bvpn point-to-point network - Debe ingresar la dirección IP de par para el Sitio A 10.1.1.1/32 que especificó en la configuración de la interfaz virtual BOVPN del Sitio B
network 10.1.1.1/32 area 0.0.0.0
! red de confianza
network 10.50.1.0/24 area 0.0.0.0
! red opcional
network 10.50.2.0/24 area 0.0.0.0
Debe especificar la dirección IP de par para cada sitio. Si no especifica la dirección IP de par, los enrutadores asignarán una dirección IP arbitraria para el dispositivo y la VPN no funcionará correctamente.
Especifique los comandos OSPF access-list y redistribute para seleccionar las redes conectadas que desee redistribuir.
Configuración OSPF del Sitio A:
! filtrar las redes conectadas para propagar
access-list ospf_filter permit 10.0.1.0/24
access-list ospf_filter permit 10.0.2.0/24
access-list ospf_filter permit 10.0.3.0/24
access-list ospf_filter deny any
! redistribuir las rutas
route-map ospf_redis permit 10
match ip address ospf_filter
! bvpn point-to-point network - Debe ingresar la dirección IP de par para el Sitio B 10.2.2.2/32 que especificó en la configuración de la interfaz virtual BOVPN del Sitio A
interface bvpn1
router ospf
redistribute connected route-map ospf_redis
network 10.2.2.2/32 area 0.0.0.0
Configuración OSPF del Sitio B:
! filtrar las redes conectadas para propagar
access-list ospf_filter permit 10.50.1.0/24
access-list ospf_filter permit 10.50.2.0/24
access-list ospf_filter deny any
! redistribuir las rutas
route-map ospf_redis permit 10
match ip address ospf_filter
! bvpn point-to-point network - Debe ingresar la dirección IP de par para el Sitio A 10.1.1.1/32 que especificó en la configuración de la interfaz virtual BOVPN del Sitio B
interface bvpn1
router ospf
redistribute connected route-map ospf_redis
network 10.1.1.1/32 area 0.0.0.0
Debe especificar la dirección IP de par para cada sitio. Si no especifica la dirección IP de par, los enrutadores asignarán una dirección IP arbitraria para el dispositivo y la VPN no funcionará correctamente.
Para permitir que cada Firebox redistribuya las rutas estáticas, también puede especificar el comando redistribución estática. Esto no es necesario en este ejemplo, debido a que todas las redes que queremos propagar están directamente conectadas a cada Firebox.
Después de que los archivos de configuración se guardan en los Fireboxes en el Sitio A y el Sitio B, el túnel BOVPN se activa y las rutas dinámicas se propagan a través del túnel.
Ver Rutas de Red Dinámicas
Después de que el túnel BOVPN se haya establecido, cada Firebox utiliza OSPF para encontrar las rutas hacia las redes conectadas propagadas por el dispositivo par.
Puede ver estas rutas en WatchGuard System Manager y en Firebox System Manager al expandir la interfaz virtual BOVPN para cada Firebox.
Para el Firebox en el Sitio A, Firebox System Manager muestra dos entradas en la sección Ruta hacia. Estas corresponden a las dos redes privadas que se especificaron en la configuración OSPF del Sitio B.
10.50.1.0/24 metric 20
10.50.2.0/24 metric 20

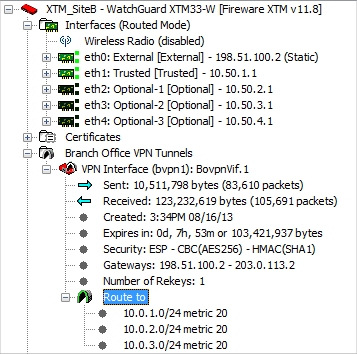

Para el Firebox en el Sitio B, Firebox System Manager muestra tres entradas en la sección Ruta hacia. Estas corresponden a las tres redes privadas que fueron especificadas en la configuración OSPF del Sitio A.
10.0.1.0/24 metric 20
10.0.2.0/24 metric 20
10.0.3.0/24 metric 20
En la pestaña Informe de Estado de Firebox System Manager, las rutas de red dinámicas aparecerán en la sección Rutas IPv4. Para obtener más información sobre la tabla de enrutamiento, consulte Leer las Tablas de Enrutamiento de Firebox.
En Fireware Web UI, las rutas de red aprendidas aparecerán en la tabla de enrutamiento para cada Firebox. Para ver las rutas, seleccione Estado del Sistema > Rutas. Para obtener más información sobre la tabla de enrutamiento en Fireware Web UI, consulte Rutas.
El nombre de la interfaz para las rutas que utilizan la interfaz virtual BOVPN es el Nombre del Dispositivo que se asigna automáticamente al crear la interfaz virtual BOVPN. El nombre de la primera interfaz virtual BOVPN es bvpn1.
Para este ejemplo, las rutas que utilizan la interfaz bvpn1 en el Sitio A son:
| Destino | Interfaz | Puerta de enlace | Descripción |
|---|---|---|---|
| 10.2.2.2 | bvpn1 | 0.0.0.0 | La dirección IP de par de la interfaz BOVPN virtual |
| 10.50.1.0 | bvpn1 | 10.2.2.2 | Ruta aprendida del Sitio B |
| 10.50.2.0 | bvpn1 | 10.2.2.2 | Ruta aprendida del Sitio B |
Para este ejemplo, las rutas que utilizan la interfaz bvpn1 en el Sitio B son:
| Destino | Interfaz | Puerta de enlace | Descripción |
|---|---|---|---|
| 10.1.1.1 | bvpn1 | 0.0.0.0 | La dirección IP de par de la interfaz BOVPN virtual |
| 10.0.1.0 | bvpn1 | 10.1.1.1 | Ruta aprendida del Sitio A |
| 10.0.2.0 | bvpn1 | 10.1.1.1 | Ruta aprendida del Sitio A |
| 10.0.3.0 | bvpn1 | 10.1.1.1 | Ruta aprendida del Sitio A |
