Panneau Avant

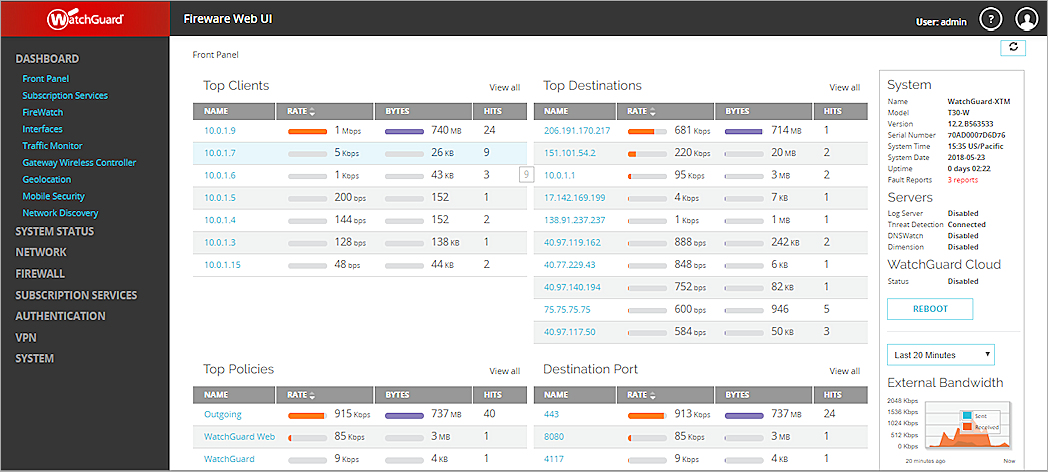

La page Panneau Avant vous permet de consulter les informations de base concernant le Firebox, les serveurs connectés, votre réseau et le trafic réseau.
La page Panneau Avant est séparée en deux parties : widgets et panneaux supérieurs. Les widgets affichent des informations historiques spécifiques sur le périphérique. Les panneaux supérieurs affichent les données de connexion de votre périphérique. Cette page est actualisée toutes les 30 secondes.
La section Panneaux Supérieurs présente des statistiques en temps réel et représente les connexions de données actuellement établies.
État du Système et Statistiques
Les sections Système, Serveurs, WatchGuard Cloud, 4G LTE, Bande Passante Externe, IPSec VPN, Processeur et Mémoire sont actualisés selon l'intervalle spécifié pour afficher les informations d'historique de votre périphérique. Pour obtenir les données les plus récentes, sélectionnez Les 20 Dernières Minutes.
-
Si vous vous êtes connecté avec un compte d'utilisateur avec les droits d'accès Administrateur du Périphérique, vous pouvez cliquer sur Redémarrer pour redémarrer le Firebox. - Serveurs — Indique l'état des connexions externes au serveur WatchGuard de Log Server, Dimension, DNSWatch et Threat Detection and Response (TDR).
- WatchGuard Cloud — Indique l'état de la connexion à WatchGuard Cloud. Pour plus d'informations, consultez État de WatchGuard Cloud sur le Firebox.
- 4G LTE — Indique l'état d'une connexion cellulaire 4G LTE si les capacités LTE sont disponibles sur le Firebox. Pour plus d'informations, consultez État du Modem 4G LTE.
- IPSec VPN — Ce graphique widget affiche les statistiques d'utilisation des connexions IPSec VPN de votre Firebox.
- Bande passante Externe — Ce graphique affiche les statistiques de débit en temps réel pour toutes les interfaces de périphérique en kilo-octets. L'axe des ordonnées (à la verticale) indique le débit cumulé de kilo-octets envoyés et reçus sur une interface depuis la dernière mise sous tension ou le dernier redémarrage du périphérique. L'axe des abscisses (à l'horizontale) représente l'intervalle temporel compris dans le graphique.
- Processeur — Ce graphique affiche l'utilisation du processeur et la charge moyenne sur une durée sélectionnée.
- Mémoire — Ce graphique affiche l'utilisation de la mémoire du noyau Linux sur une certaine durée.
Une utilisation élevée de la mémoire dans ce graphique n'indique pas toujours une véritable condition de mémoire faible. Pour obtenir des statistiques plus détaillées concernant la mémoire, consultez le Rapport d'État disponible dans Firebox System Manager. Pour plus d'informations, consultez Exemple de Rapport d'État Firebox System Manager.
Panneaux Supérieurs
Dans les Panneaux Supérieurs, vous pouvez consulter les données en temps réel des connexions actuellement actives sur votre Firebox. Chaque panneau indique le débit de connexion, le nombre d'octets transférés via la connexion ainsi que le nombre d'occurrences.
Les statistiques du Panneau Supérieur sont indiquées en temps réel et représentent les connexions de données actuellement établies.
Les panneaux supérieurs disponibles comprennent :
- Principaux Clients — Affiche la liste des clients connectés au Firebox utilisant le plus de bande passante.
- Principales Destinations — Affiche la liste des destinations les plus visitées pour les connexions actuelles.
- Principales stratégies — Affiche une liste des stratégies qui gèrent actuellement le plus de trafic.
- Port de destination — Affiche une liste des ports les plus utilisés pour les connexions actuelles vers le Firebox.
- Principaux Pays — Affiche la liste des pays les plus fréquemment identifiés par Geolocation pour les connexions transitant par le Firebox
La colonne Débit indique le débit actuel du transfert de données. La colonne Octets indique le nombre total d'octets de l'ensemble des connexions de cet hôte. Il s'agit du cumul de toutes les connexions ouvertes existantes.
Pour voir plus de détails sur les informations d'un panneau supérieur ou pour pivoter les détails d'un panneau supérieur, cliquez sur un détail dans une liste de panneaux supérieurs. Les informations des panneaux supérieurs sont mis à jour selon la nouvelle sélection.
