S'applique À : Points d'accès gérés dans WatchGuard Cloud (AP130, AP330, AP332CR, AP430CR, AP432)
Vous pouvez vous connecter directement à la Web UI d'un point d'accès donné de manière à afficher l'état du périphérique, mettre à jour le microprogramme, effectuer des diagnostics et dépanner ses problèmes de connectivité.
Se Connecter à la Web UI du Point d'Accès
Pour vous connecter à la Web UI d'un point d'accès, à partir d'un navigateur web, connectez-vous à son adresse IP.
Si vous ne connaissez pas l'adresse IP du point d'accès, vous pouvez la trouver sur la page Synthèse des Périphériques. Pour de plus amples informations, accédez à Surveiller les Points d'Accès
Le point d'accès dispose d'un compte et d'un mot de passe admin pour l'accès à la Web UI. Vous définissez ce mot de passe lors de l'ajout du point d'accès à WatchGuard Cloud. Pour de plus amples informations concernant la définition du mot de passe du périphérique, consultez la section Mot de Passe du Périphérique du Point d'Accès.
Pour vous connecter à la Web UI du point d'accès :
- À partir d'un ordinateur appartenant à un réseau connecté au point d'accès géré sur le cloud, ouvrez un navigateur web.
- Dans le navigateur web, accédez à l'adresse https://<adresse IP du point d'accès>.
Par exemple : https://10.0.1.10

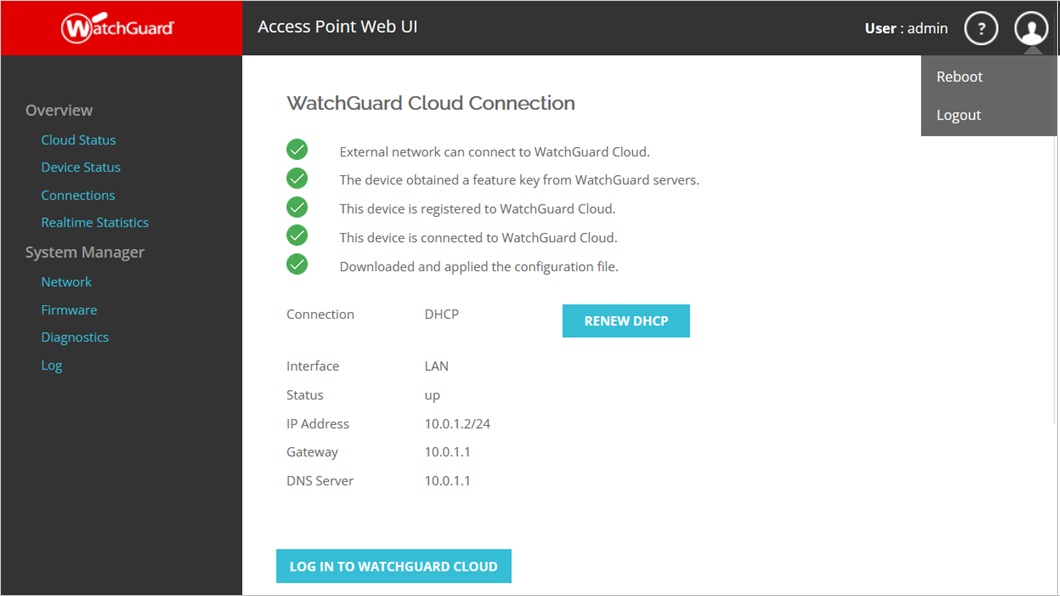

La page de connexion de la Web UI du Point d'Accès s'ouvre. - Dans la zone de texte Nom d'utilisateur, entrez admin.
- Dans la zone de texte Mot de Passe, saisissez le mot de passe du périphérique que vous avez défini pour le point d'accès dans WatchGuard Cloud.
Si vous n'avez pas encore ajouté le point d'accès à WatchGuard Cloud et défini le mot de passe du périphérique, le mot de passe par défaut de la Web UI du point d'accès est watchguard.
Fonctionnalités de la Web UI du Point d'Accès
La Web UI du point d'accès comporte les pages suivantes :
Vue d'Ensemble
System Manager
Vue d'Ensemble
La section Vue d'Ensemble fournit les informations du périphérique ainsi que son état, les détails de connexion des clients et les statistiques en temps réel.

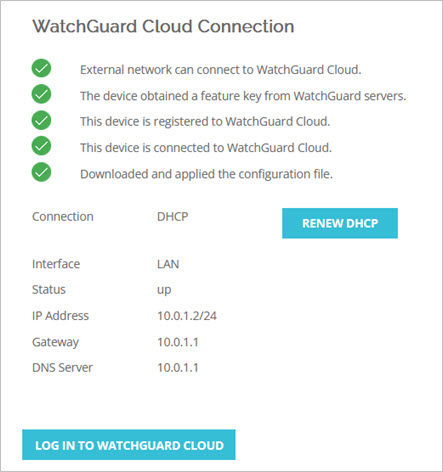

La section État du Cloud indique l'état de la connexion du point d'accès à WatchGuard Cloud et de la connexion LAN du point d'accès.
Les indicateurs montrent :
- Si la connexion réseau externe peut accéder à WatchGuard Cloud.
- Si le point d'accès a obtenu une clé de fonctionnalité auprès de WatchGuard Cloud.
- Si le périphérique est enregistré dans WatchGuard Cloud.
- Si le périphérique est connecté à WatchGuard Cloud.
- Si WatchGuard Cloud peut appliquer un fichier de configuration au point d'accès.
Vous pouvez afficher le type de connexion LAN (IP Statique ou DHCP). Si le point d'accès utilise DHCP, vous pouvez cliquer sur Renouveler DHCP pour envoyer une requête au serveur DHCP afin d'obtenir une nouvelle adresse IP.
Vous pouvez également consulter l'état de la connexion LAN (disponible ou indisponible), ainsi que l'adresse IP, de la Gateway et du Serveur DNS.
Pour ouvrir une autre fenêtre de navigateur web et vous connecter à WatchGuard Cloud afin de gérer votre périphérique, cliquez sur Se Connecter à WatchGuard Cloud.

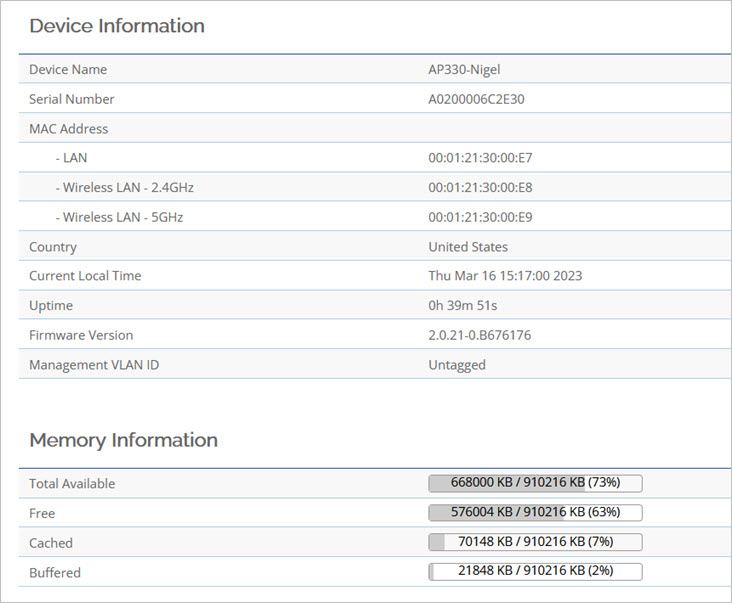

La section État du Périphérique fournit des informations concernant les détails du périphérique, la mémoire du système ainsi que les interfaces réseau câblées et sans fil.
Informations sur le Périphérique
- Nom du Périphérique — Nom du point d'accès.
- Numéro de Série — Numéro de série du matériel du point d'accès.
- Adresse MAC — Adresse MAC de l'interface LAN câblée et des interfaces sans fil 2.4/5 GHz.
- Pays — Pays où le système a détecté le point d'accès.
- Heure Locale Actuelle — Heure locale actuelle du point d'accès.
- Temps d'Activité — Indique le temps d'activité du point d'accès depuis le dernier redémarrage du périphérique.
- Version du Microprogramme — Version du microprogramme exécuté sur le point d'accès.
- Identifiant de VLAN de Gestion — Identifiant de VLAN de gestion du point d'accès. Si aucun VLAN de gestion n'est attribué, l'état est non marqué.
Informations de la Mémoire
- Total Disponible — Quantité totale de mémoire disponible.
- Libre — Quantité totale de mémoire libre.
- En Cache — Quantité totale de mémoire en cache.
- Tampon — Quantité totale de mémoire tampon.
Informations du LAN
Adresse IP, Masque de Sous-Réseau et adresses de la Gateway et du Serveur DNS du réseau LAN du point d'accès.
Informations du LAN Sans Fil (2.4 GHz et 5 GHz)
Mode de Fonctionnement, Mode Sans Fil, Bande Passante du Canal et Canal des paramètres des radios sans fil du point d'accès.
Statistiques - Point d'Accès 2.4GHz/5 GHz
Affiche les statistiques des SSID diffusés par les radios du point d'accès. Elles comprennent le nom des SSID, le Type de sécurité, l'Identifiant de VLAN, les paramètres de marquage VLAN 802.1Q ainsi que les paquets Transmis et Reçus.

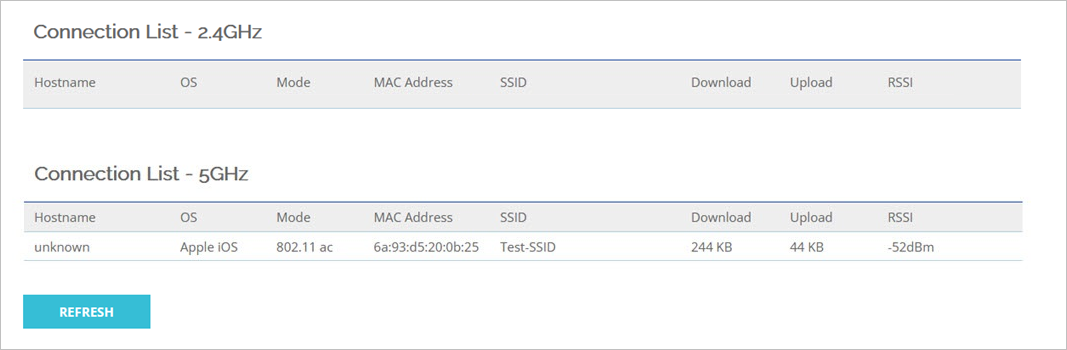

La section Connexions affiche la liste de clients connectés aux radios 2.4 GHz et 5 GHz.
Les données comprennent les informations suivantes :
- Nom d'Hôte — Nom d'hôte du client sans fil.
- OS — Système d'exploitation du client sans fil.
- Mode — Mode sans fil du client, par exemple 802.11ax.
- Adresse MAC — Adresse MAC matérielle du client sans fil.
- SSID — SSID auquel le client sans fil est connecté.
- Téléchargement — Quantité totale de données téléchargées par le client sans fil.
- Chargement — Quantité totale de données envoyées par le client sans fil.
- RSSI — RSSI (Received Signal Strength Indicator) du client sans fil en dBm.
La section Statistiques En Temps Réel fournit les données en temps réel liées à l'utilisation du processeur et à la charge du trafic réseau.

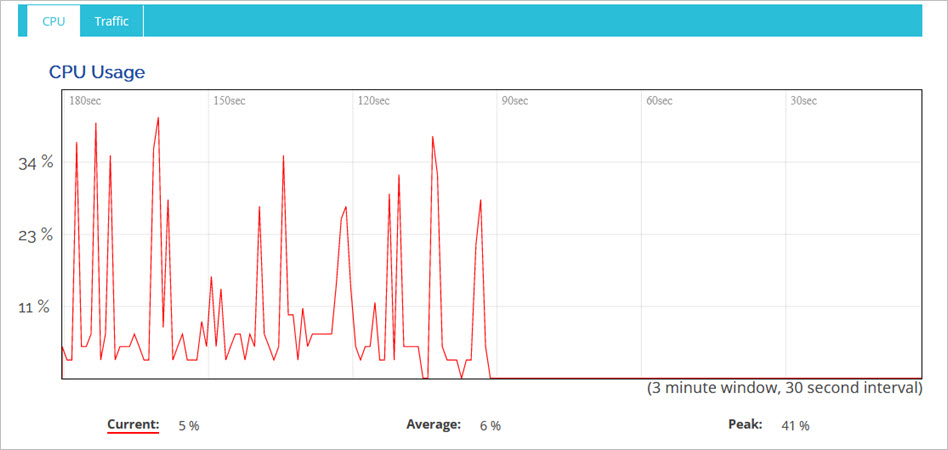

L'onglet Processeur fournit les données concernant le pourcentage de la charge actuelle, moyenne et maximale du processeur du point d'accès.

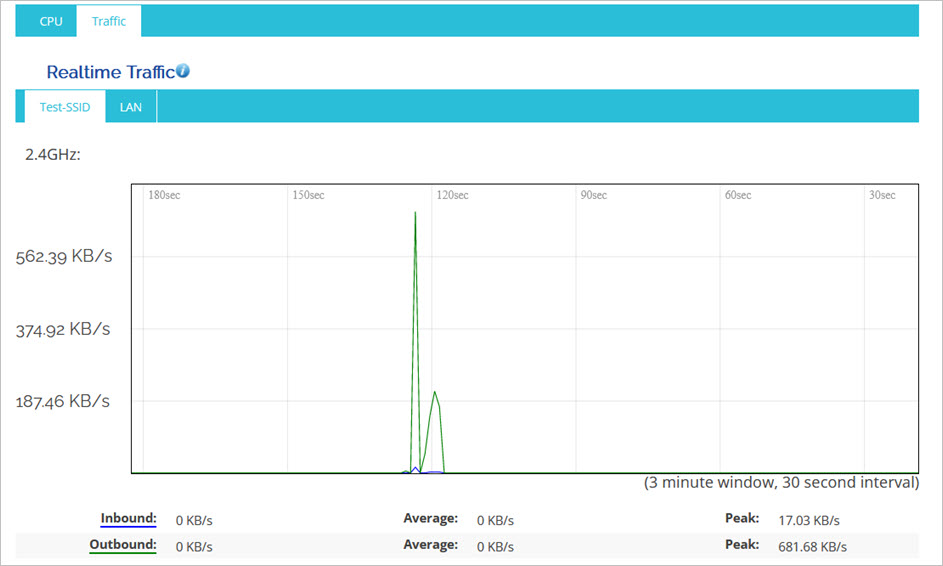

L'onglet Trafic fournit des données concernant le trafic des radios 2.4 GHz et 5 GHz ainsi que sur le trafic de l'interface LAN, à savoir les valeurs actuelles, moyennes et maximales du trafic entrant et sortant en kilo-octets par seconde (Ko/s).
System Manager
La section System Manager vous permet de modifier les paramètres réseau du périphérique, mettre à jour le microprogramme du périphérique, utiliser des outils de diagnostic et afficher les journaux du périphérique.

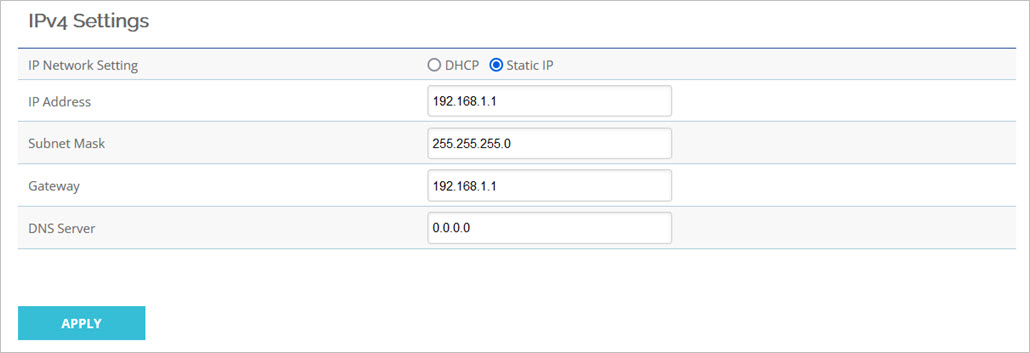

La section Réseau vous permet de configurer les paramètres d'adresse IP DHCP ou statique du périphérique.
Vous pouvez activer le DHCP ou définir une IP Statique pour le point d'accès.
Pour une adresse IP Statique, configurez l'adresse IP, le masque de sous-réseau, la Gateway et le serveur DNS.
Cliquez sur Appliquer pour enregistrer les paramètres.

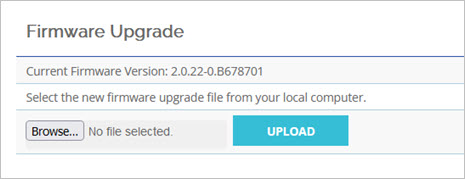

La section Microprogramme vous permet de mettre à niveau le microprogramme du point d'accès à partir d'un fichier.
Si le point d'accès ne parvient pas à se connecter à WatchGuard Cloud pour télécharger la mise à jour du microprogramme, vous pouvez télécharger le fichier de microprogramme de votre point d'accès à l'adresse software.watchguard.com puis installer manuellement la mise à jour.
Cliquez sur Parcourir pour rechercher le fichier de microprogramme sur votre ordinateur local puis cliquez sur Télécharger pour télécharger le microprogramme sur le point d'accès afin de pouvoir l'installer.

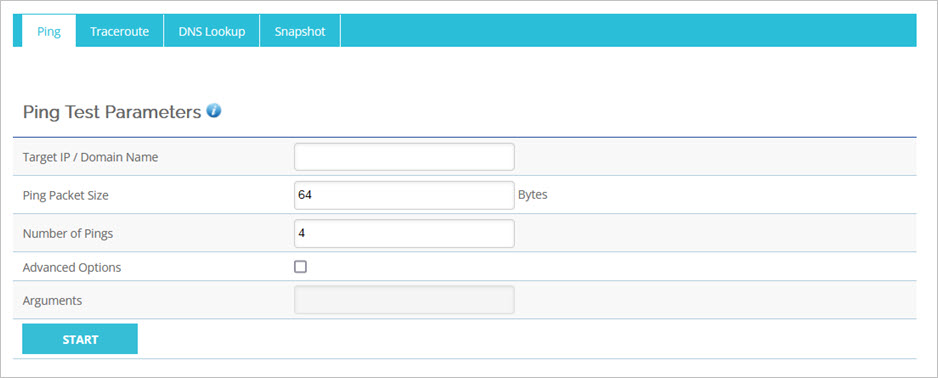

La section Diagnostics fournit des outils permettant d'effectuer des tests de diagnostic à partir du point d'accès.
- Ping — Envoie une requête ping à une adresse IP ou un nom d'hôte. Vous pouvez configurer les options suivantes :
- Taille du Paquet Ping — Saisissez la taille du paquet ping en octets. La valeur par défaut est de 64 octets. Vous pouvez saisir une valeur comprise entre 64 et 20480 octets.
- Nombre de Pings — Saisissez le nombre de pings transmis lorsque vous exécutez la commande ping. La valeur par défaut est 4. Vous pouvez saisir une valeur comprise entre 1 et 200.
- Options Avancées — Cochez la case à cocher pour fournir des arguments supplémentaires à la commande ping.
- Arguments — Dans la zone de texte, saisissez les arguments à inclure dans la commande. Indiquez en tant que destination l'adresse IP ou le nom d'hôte que vous avez spécifié dans la zone de texte d'adresse. Si cette valeur ne figure pas dans vos arguments, la recherche ne s'exécutera pas.
ping [-LRUbdfnqrvVaAD] [- c count] [-I interval]
[-w deadline] [-p pattern] [-s packetsize] [-t ttl]
[-I interface] [-M pmtudisc-hint] [-m mark] [-S sndbuf]
[-T tstamp-options] [-Q tos] [hop1 …] destination - Traceroute — Trace la route vers une adresse IP ou un nom d'hôte.
- Recherche DNS — Recherchez les informations DNS afin de trouver l'adresse IP vers laquelle un nom d'hôte se résout.
- Instantané — Votre point d'accès collecte des données de journal et d'autres informations système utiles lors du dépannage des problèmes du périphérique avec un représentant de l'Assistance Technique WatchGuard. Vous pouvez télécharger ces informations à partir du point d'accès dans un fichier instantané de diagnostic que vous pouvez communiquer à votre représentant de l'Assistance Technique. Le nom par défaut du fichier est [nom du périphérique]_support.tgz.

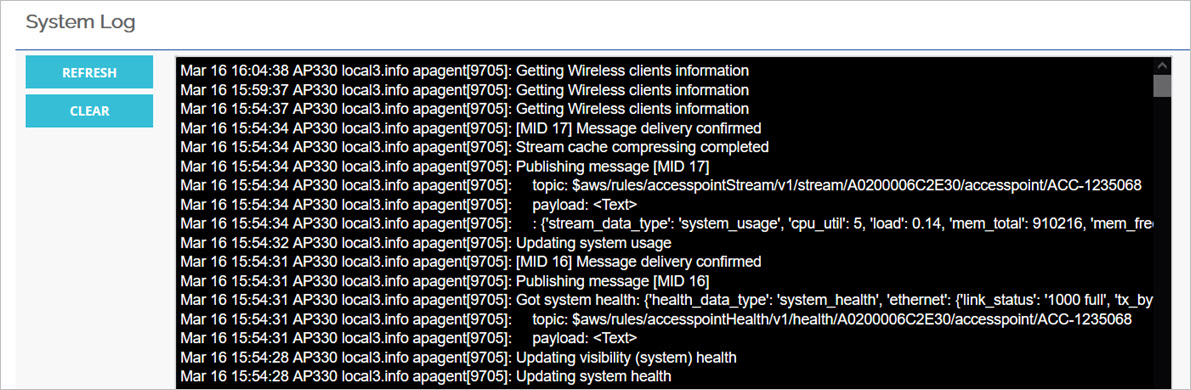

La section Journal vous permet d'afficher le fichier journal système du point d'accès.
Cliquez sur Actualiser pour mettre à jour les journaux. Cliquez sur Effacer pour effacer le contenu des journaux.
