Microsoft Azure への動的ルートの BOVPN 仮想インターフェイス

Firebox と Microsoft Azure の間の VPN 接続を構成することができます。例えば、ローカル ネットワークのホストが Azure 仮想ネットワークのリソースにセキュアに接続できるように VPN を構成することができます。Azure への VPN 接続の場合、BOVPN の代わりに Firebox で BOVPN 仮想インターフェイスを構成することをお勧めします。

静的または動的ルートを構成できます。このトピックでは動的ルートについて説明します。静的ルーティングの詳細については、次を参照してください：Microsoft Azure への静的ルーティングの BOVPN 仮想インターフェイス。

この例では、以下の VPN 構成内容を示しています：

  • 動的 BGP ルーティング。Azure では BGP 動的ルート プロトコルがサポートされています。OSPF はサポートされていません。
  • 1 つの Firebox 外部物理インターフェイス
  • 1 つのゲートウェイ endpoint がある 1 つの Firebox BOVPN 仮想インターフェイス。複数のゲートウェイ endpoint を使って構成された BOVPN 仮想インターフェイスは、Azure への接続ではサポートされていません。
  • 1 つの Azure ゲートウェイ

BGP を使用して Firebox と Microsoft Azure の間に動的ルートを構成するには、Microsoft PowerShell、コマンドライン ツール、スクリプティング環境を理解する必要があります。

Azure を構成する

Azure 仮想ネットワークを構成するには以下の手順を実行します。

  1. https://portal.azure.com の Azure 管理ポータルに接続します。
  2. Microsoft ドキュメントを確認します：Azure を使い始める および Azure VPN ゲートウェイ ドキュメント。

この例では、次の Microsoft Azure 仮想ネットワーク設定を使用します：

  • リモートゲートウェイ — 203.0.113.2 (Firebox の外部インターフェイスの IP アドレス)Azure は、NAT デバイスの背後にある Firebox への VPN 接続をサポートしていません。Firebox にはパブリック外部 IP アドレスが必要です。
  • ローカル ゲートウェイ — 198.51.100.2 (Azure ゲートウェイの外部インターフェイスの IP アドレス)
  • BGP ASN — 10001 (Firebox の BGP ASN)
    Microsoft PowerShell を使用して、Microsoft Azure 仮想ネットワークに BGP 設定を構成する必要があります。PowerShell の詳細については、Microsoft が提供しているマニュアルを参照してください。
  • 仮想 IP アドレス — 100.100.100.1 (Firebox の仮想 IP アドレス)
  • VPN タイプ — ポリシーベース
  • 共有キー — Azure によって自動的に生成されるキー。Azure は、サイト間 VPN に対しては事前共有キー認証方法しかサポートしていません。

Microsoft が VPN でサポートしているプロトコルとアルゴリズムの直近のリストについては、Microsoft Web サイトで サイト間 VPN ゲートウェイ接続のための VPN デバイスと IPSec/IKE パラメータ を参照してください。

MTU 設定

Azure VPN 接続では、Microsoft は 1350 の最大 TCP MSS または1400 の MTU を必要とします。Azure VPN ゲートウェイは、合計パケット サイズが 1400 を超えないパケットをドロップします。

Azure VPN ゲートウェイが Firebox からのパケットをドロップした場合は、以下の Firebox 設定をお薦めします：

  • Fireware v12.5 以降 — BOVPN 仮想インターフェイス構成で MTU を 1400 に指定します。MTU の設定の詳細については、次を参照してください：最大転送ユニット (MTU) 値を構成する。
  • Fireware v12.4.1 以前 — 物理仮想インターフェイス構成で MTU を 1400 に指定します。

別の手段として、グローバル TCP MSS 値を 1350 に設定することができます。ただし、この設定は他の Firebox インターフェイスに影響し、TCP トラフィックのみにしか適用されないため、このオプションはお薦めしません。例えば、ほとんどの場合、RDP は通常 UDP を使用するため、この設定は RDP トラフィックに適用されません。RDP を使って Azure でホストされているサーバーにアクセスする場合、推奨 TCP MSS 値を指定してある場合でも、Azure は 1400 バイトを超えるパケットをドロップします。TCP MSS の設定の詳細については、次を参照してください：Firebox のグローバル設定を定義する。

Firebox を構成する

この例では、Firebox に 1 つの外部インターフェイスおよび 1 つの信頼済みネットワークがあるとします。

Azure は、NAT デバイスの背後にある Firebox への VPN 接続をサポートしていません。Firebox にはパブリック外部 IP アドレスが必要です。

インターフェイス 種類 名前 IP アドレス
0 外部 外部 203.0.113.2/24
1 信頼済み 信頼済み 10.0.1.1/24

Firebox を構成するには以下を構成する必要があります：

  1. VPN > BOVPN 仮想インターフェイス の順に選択します。
    BOVPN 仮想インターフェイス ページが表示されます。
  2. 追加 をクリックします。
  3. インターフェイス名 テキスト ボックスに、このゲートウェイを識別する名前を入力します。
  4. リモート Endpoint タイプ ドロップダウン リストから クラウド VPN またはサードパーティ ゲートウェイ を選択します。
  5. 事前共有キーの使用 テキスト ボックスに、Azure 管理ポータルからコピーした自動生成された共有キーを貼り付けます。
    サイト間 VPN の場合、Azure は事前共有キー認証方法しかサポートしていません。
  6. ゲートウェイ Endpoint セクションで、追加 をクリックします。
    ゲートウェイ Endpoint の設定 ダイアログ ボックスが表示されます。
  7. ローカル ゲートウェイ タブを選択します。
  8. 物理 ドロップダウン リストから外部インターフェイスを選択します。
  9. インターフェイス IP アドレス ドロップダウン リストから プライマリ インターフェイス IPv4 アドレス を選択します。
  10. IP アドレスで指定 テキスト ボックスに、Firebox の外部 IP アドレスを入力します。この例では 203.0.113.2 を使用します。
  11. リモートゲートウェイ タブを選択します。
  12. 静的 IP アドレス テキスト ボックスに、Azure ゲートウェイの IP アドレスを入力します。この例では 198.51.100.2 を使用します。
  13. IP アドレスで指定 テキスト ボックスに、Azure ゲートウェイのゲートウェイ ID を入力します。この例では 198.51.100.2 を使用します。

Azure への新しい BOVPN 仮想インターフェイスのスクリーンショット

  1. OK をクリックします。
  1. VPN ルート タブを選択します。
  2. ローカル IP アドレス テキスト ボックスに、接続する Azure リソースのローカル IP アドレスを入力します。この例では 100.100.100.1 を使用します。
  3. ピア IP アドレスまたはネットマスク テキスト ボックスに、Azure 仮想インターフェイスのネットマスクではなく IP アドレスを入力します。Azure 仮想インターフェイスの IP アドレスは Azure により定義されています。この例では 172.20.2.254 を使用します。

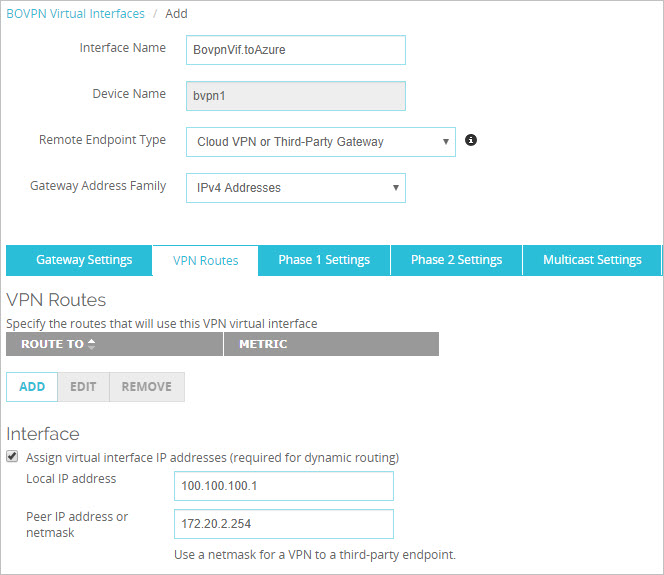

仮想 IP アドレス構成のスクリーンショット

  1. フェーズ 1 の設定 タブをクリックします。
  2. バージョン ドロップダウン リストから、IKEv2 を選択します。Firebox と Azure 間の静的 VPN ルートには IKEv2 が必要です。
  3. 設定の変換 セクションで、既定の変換をクリックします。
  4. 編集 をクリックします。
  5. 認証 ドロップダウン リストでは、規定値 SHA2-256 を保持します。
  6. 暗号化 ドロップダウン リストでは、規定値 AES(256-bit) を保持します。
  7. SA の有効期限 テキスト ボックスに、8 と入力します。
  8. キーグループ ドロップダウン リストから、Diffie-Hellman グループ 2 を選択します。これは、フェーズ 1 で Azure がサポートする唯一のグループです。

Fireware v12.0 以降では、既定のキー グループ設定が Diffie-Hellman グループ 14 となっています。この設定を Diffie-Hellman グループ 2 に変更する必要があります。

フェーズ 1 の設定のスクリーンショット

  1. フェーズ 2 の設定 タブをクリックします。
  2. Perfect Forward Secrecy を有効にする を選択します。
  3. Diffie-Hellman ドロップダウン リストでグループ 1、2、5、14、15、19 または 20 を選択します。既定の Firebox 設定はグループ 14 です。
  4. 変換の設定セクションに、変換値 ESP-AES256-SHA256 または ESP-AES256-GCM が表示されていることを確認します。Azure は AES128-GCM も AES192-GCM もサポートしていません。変換を追加するには、追加をクリックします。

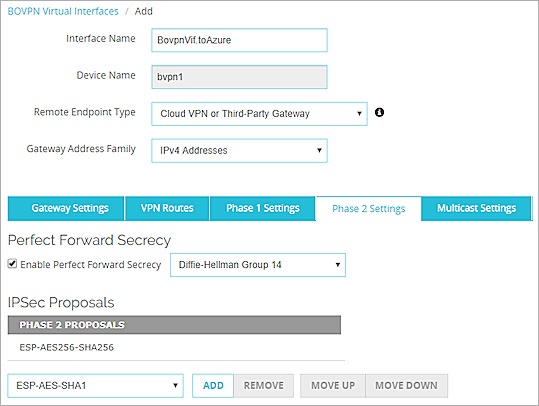

フェーズ 1 の設定のスクリーンショット

  1. OK をクリックします。
  2. 保存 をクリックします。

Firebox は自動的にポリシー BOVPN-Allow.out および BOVPN-Allow.in を構成に追加します。

Azure BGP ASN と仮想 IP アドレス (Azure では bgpPeeringAddress と呼ばれています) は、Azureにより定義され、これを変更することはできません。Microsoft PowerShell を使用して、Azure BGP ASN および bgpPeeringAddress を表示することができます。Firebox BGP の動的ルート構成には、以下のコマンドがあります。

!
! The local BGP ASN is 10001
!
router bgp 10001
!
! to Azure VPC
!
!
! The Azure (remote) BGP ASN is 65515 and its VIF IP (bgpPeeringAddress) is 172.20.2.254.
! These are the two parameters you must get from the Azure side.
!
neighbor 172.20.2.254 remote-as 65515
neighbor 172.20.2.254 activate
neighbor 172.20.2.254 ebgp-multihop
!
! To advertise the local networks
!
network 10.0.1.0/24

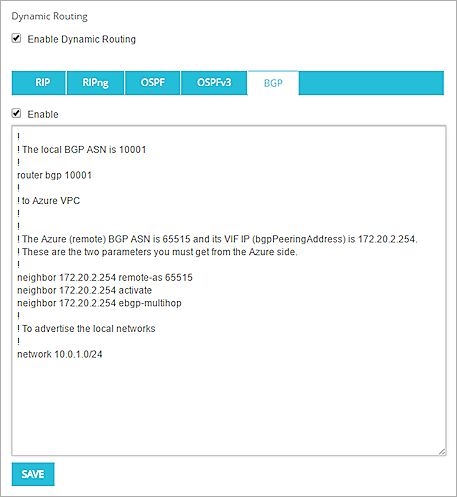

BGP 設定のスクリーンショット

Policy Manager における構成済み BGP 設定

Firebox に複数の信頼済みネットワークを構成し、追加の信頼済みネットワークへのルートが Azure で学習されるようにする場合は、追加の ネットワーク コマンドを実行してください。例:

network 10.0.1.0/24

network 10.0.2.0/24

VPN 接続をテストする

構成をテストするには、Firebox の背後にあるローカル ネットワークからローカル Azure リソースに ping を送信します。Firebox と Azure 仮想ネットワークが ICMP トラフィックを許可するよう構成を確認してください。

Azure 構成設定の詳細については、Microsoft が提供している マニュアル を参照してください。
