Microsoft Azure への静的ルーティングの BOVPN 仮想インターフェイス
静的または動的ルートを構成できます。このトピックでは静的ルーティングについて説明します。動的ルートの詳細については、Microsoft Azure への動的ルートの BOVPN 仮想インターフェイス を参照してください。
構成例
この例には、サイト A の Firebox とサイト B の Microsoft Azure 仮想ネットワークの間の BOVPN 仮想インターフェイスおよび静的ルーティングの構成設定が示されています。詳細な手順については、WatchGuard ナレッジ ベースの Microsoft Azure 仮想ネットワークへの BOVPN 仮想インターフェイス接続を構成する を参照してください。
Firebox インターフェイス
この例では、サイト A の Firebox に 1 つの外部インターフェイスおよび 1 つの信頼済みネットワークがあるとします。
Azure は、NAT デバイスの背後にある Firebox への VPN 接続をサポートしていません。Firebox にはパブリック外部 IP アドレスが必要です。
| インターフェイス | 種類 | 名前 | IP アドレス |
|---|---|---|---|
| 0 | 外部 | 外部 | 203.0.113.2/24 |
| 1 | 信頼済み | 信頼済み | 10.0.1.1/24 |
Azure インターフェイス
この例では、サイト B の Microsoft Azure 仮想ネットワークに 1 つの外部仮想インターフェイスと 1 つの信頼済み仮想ネットワークがあるとします。
| インターフェイス | 種類 | 名前 | IP アドレス |
|---|---|---|---|
| 0 | 外部 | 外部 | 198.51.100.2/24 |
| 1 | 信頼済み | 信頼済み | 10.0.100.1/24 |
Firebox 構成
BOVPN 仮想インターフェイス構成の ゲートウェイの設定 タブでは、以下の設定を使用します。
- リモート Endpoint のタイプ は、クラウド VPN またはサードパーティ ゲートウェイ Endpoint タイプを選択します。このタイプでは、ワイルドカード トラフィック セレクタがサポートされており、GRE は使用されません。
- 認証メソッド は 事前共有キー で、2 つのサイトが合意した事前共有キーを使用する必要があります。Azure は、サイト間 VPN に対しては事前共有キー認証方法しかサポートしていません。
- ゲートウェイ Endpoint の設定：
- ローカル ゲートウェイ：203.0.113.2（サイト A の Firebox における外部インターフェイスの IP アドレス）
- リモートゲートウェイ：198.51.100.2（サイト B の Azure ゲートウェイの外部インターフェイスの IP アドレス）
Fireware Web UI におけるサイト A のゲートウェイの構成
Policy Manager におけるサイト A のゲートウェイの構成
BOVPN 仮想インターフェイス構成の VPN ルート タブでは、以下の設定を使用します：
- ルーティング先: 10.0.100.0/24
Fireware Web UI におけるサイト A の静的ルート構成
Policy Manager におけるサイト A の静的ルート構成
フェーズ 1 の設定 タブで、以下の設定を選択します。
- バージョン — IKEv2。Firebox と Azure 間の静的 VPN ルートには IKEv2 が必要です。
- 認証 — SHA2-256。Azure は SHA2-384 も SHA2-512 もサポートしていません。
- 暗号化 — AES (256 ビット)
- キー グループ — Diffie-Hellman グループ 2。これは、フェーズ 1 で Azure がサポートする唯一のグループです。
Fireware v12.0 以降では、既定のキー グループ設定が Diffie-Hellman グループ 14 となっています。この設定を Diffie-Hellman グループ 2 に変更する必要があります。
Fireware Web UI におけるサイト A のフェーズ 1 の設定
Policy Manager におけるサイト A のフェーズ 1 の設定
フェーズ 2 の設定 タブで、以下の設定を選択します。
- Perfect Forward Secrecy — はい
- Diffie-Hellman — Azure はフェーズ 2 のグループ 1、2、5、14、15、19 および 20 をサポートしています。ヒント！
- IPSec プロポーザル — ESP-AES256-SHA256 または ESP-AES256-GCM。Azure は AES128-GCM も AES192-GCM もサポートしていません。

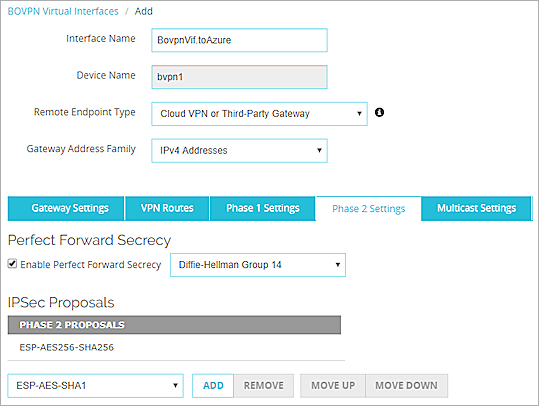

Fireware Web UI におけるサイト A のフェーズ 2 の設定

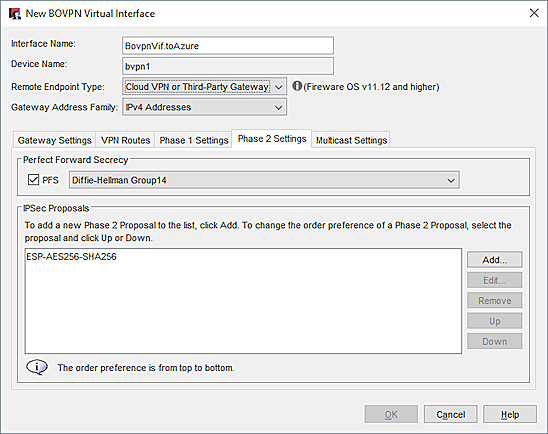

Policy Manager におけるサイト A のフェーズ 2 の設定
サイト B の BOVPN 仮想インターフェイスの構成
Microsoft Azure 仮想ネットワークにおけるゲートウェイの設定：
- リモートゲートウェイ：203.0.113.2 (サイト A の Firebox の最初の外部インターフェイスの IP アドレス）
- ローカル ゲートウェイ：198.51.100.2 (サイト B の Azure ゲートウェイの外部インターフェイスの IP アドレス)
- VPN ルート：10.0.1.0/24 (サイト A ネットワークの IP アドレス)
MTU 設定
Azure VPN 接続では、Microsoft は 1350 の最大 TCP MSS または1400 の MTU を必要とします。Azure VPN ゲートウェイは、合計パケット サイズが 1400 を超えないパケットをドロップします。
Azure VPN ゲートウェイが Firebox からのパケットをドロップした場合は、以下の Firebox 設定をお薦めします：
- Fireware v12.5 以降 — BOVPN 仮想インターフェイス構成で MTU を 1400 に指定します。MTU の設定の詳細については、次を参照してください：最大転送ユニット (MTU) 値を構成する。
- Fireware v12.4.1 以前 — 物理仮想インターフェイス構成で MTU を 1400 に指定します。
別の手段として、グローバル TCP MSS 値を 1350 に設定することができます。ただし、この設定は他の Firebox インターフェイスに影響し、TCP トラフィックのみにしか適用されないため、このオプションはお薦めしません。例えば、ほとんどの場合、RDP は通常 UDP を使用するため、この設定は RDP トラフィックに適用されません。RDP を使って Azure でホストされているサーバーにアクセスする場合、推奨 TCP MSS 値を指定してある場合でも、Azure は 1400 バイトを超えるパケットをドロップします。TCP MSS の設定の詳細については、次を参照してください：Firebox のグローバル設定を定義する。
Azure 構成設定の詳細については、Microsoft が提供している マニュアル を参照してください。
