動的ルートの BOVPN 仮想インターフェイス
BOVPN 仮想インターフェイスを使用して、Firebox が動的ルートを使用して、ピアの Firebox のプライベート ネットワークまたはサードパーティ endpoint への VPN トンネル経由のルートを学習するようにすることができます。BOVPN 仮想インターフェイスで動的ルートを使用すると、トンネルの両端にあるデバイスは、他のゲートウェイからアドバタイズされたネットワークへのルートを自動的に学習します。
例
この例には、サイト A の Firebox とサイト B の Firebox の間の 動的ルートが示されています。これらのサイトでは OSPF を使用して、BOVPN 仮想インターフェイス経由で動的にルートが更新されます。
Firebox とサードパーティのクラウド endpoint 間の BGP 動的ルートを示す例については、次を参照してください：
BGP は、Microsoft Azure および Amazon AWS への BOVPN 仮想インターフェイス接続に対応しています。OSPF はサポートされていません。
サイト A の Firebox
この例では、サイト A の Firebox に 2 つの外部インターフェイス、1 つの信頼済みネットワーク、および 4 つの任意ネットワークがあるとします。
| インターフェイス | 種類 | 名前 | IP アドレス |
|---|---|---|---|
| 0 | 外部 | 外部 | 203.0.113.2/24 |
| 1 | 信頼済み | 信頼済み | 10.0.1.1/24 |
| 2 | 任意 | Optional-1 | 10.0.2.1/24 |
| 3 | 任意 | オプション-2 | 10.0.3.1/24 |
| 4 | 任意 | オプション-3 | 10.0.4.1/24 |
| 5 | 任意 | オプション-4 | 10.0.5.1/24 |
| 6 | 外部 | 外部-2 | 190.0.2.2/24 |
サイト A の管理者は BOVPN トンネル経由で信頼済み、オプション-1、オプション-2 のネットワークのルートを伝播したいと考えていますが、オプション-3 とオプション-4 のネットワークのルートは伝播したくありません。
サイト B の Firebox
この例では、サイト B の Firebox に 1 つの外部インターフェイス、1 つの信頼済みネットワーク、および 3 つの任意ネットワークがあるとします。
| インターフェイス | 種類 | 名前 | IP アドレス |
|---|---|---|---|
| 0 | 外部 | 外部 | 198.51.100.2/24 |
| 1 | 信頼済み | 信頼済み | 10.50.1.1/24 |
| 2 | 任意 | オプション-1 | 10.50.2.1/24 |
| 3 | 任意 | オプション-2 | 10.50.3.1/24 |
| 4 | 任意 | オプション-3 | 10.50.4.1/24 |
サイト B の管理者は BOVPN トンネル経由で信頼済みとオプション-1 のネットワークのルートを伝播したいと考えていますが、オプション-2 とオプション-3 のネットワークのルートは伝播したくありません。
BOVPN 仮想インターフェイス構成レポート
各 Firebox の BOVPN 仮想インターフェイスは、同じ設定を使用するように構成する必要があります。この例では、サイト A とサイト B が、事前共有キーを使用して、BOVPN 仮想インターフェイスにこれらの IP アドレスを使用することに合意していることを前提としています。
- サイト A の BOVPN 仮想インターフェイスのローカル IP アドレス — 10.1.1.1
- サイト B の BOVPN 仮想インターフェイスのローカル IP アドレス — 10.2.2.2
他すべての BOVPN 仮想インターフェイスの設定は既定値のままです。
サイト A の BOVPN 仮想インターフェイスの構成
BOVPN 仮想インターフェイス構成の ゲートウェイの設定 タブで、以下の設定を指定します。
-
- 認証メソッド は、2 つのサイトが合意した事前共有キーとなります。
- ゲートウェイ Endpoint リストには、2 つ (サイト A の各外部インターフェイスに 1 つずつ) のゲートウェイ endpoint のペアが含まれています。
- 最初のゲートウェイ endpoint のペア：
ローカル ゲートウェイ — 203.0.113.2（サイト A の Firebox における最初の外部インターフェイスの IP アドレス）
リモートゲートウェイ — 198.51.100.2 (サイト B の Firebox の外部インターフェイスの IP アドレス) - 2 番目のゲートウェイ endpoint のペア：
ローカル ゲートウェイ — 190.0.2.2 (サイト A の Firebox の 2 番目の外部インターフェイスの IP アドレス)
リモートゲートウェイ — 198.51.100.2 (サイト B の Firebox の外部インターフェイスの IP アドレス)
- 最初のゲートウェイ endpoint のペア：

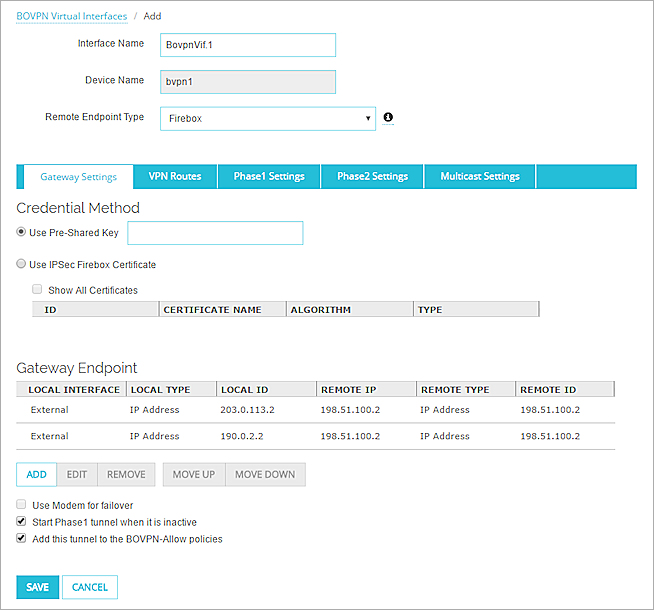

Fireware Web UI におけるサイト A のゲートウェイの構成。
Policy Manager におけるサイト A のゲートウェイの構成。
BOVPN 仮想インターフェイス構成の VPN ルート タブで、以下の設定を指定します。
- 割り当てられた仮想 IP アドレス — 有効
- ローカル IP アドレス — 10.1.1.1
- ピア IP アドレス — 10.2.2.2
Fireware Web UI におけるサイト A の VPN ルート。

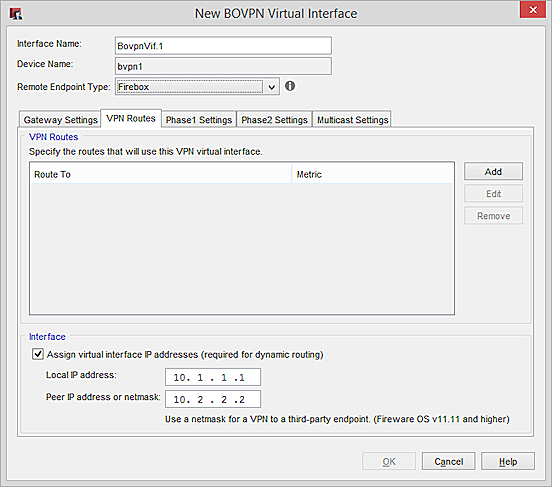

Policy Manager におけるサイト A の VPN ルート。
サイト B の BOVPN 仮想インターフェイスの構成
サイト B の構成はサイト A の構成と同じです。ただし、ローカルとリモートのゲートウェイ IP アドレスが逆になり、ローカルとピアの IP アドレスも逆になります。
BOVPN 仮想インターフェイス構成の ゲートウェイの設定 タブで、以下の設定を指定します。
- リモート Endpoint のタイプ ドロップダウン リストから Firebox を選択します。このオプションは GPE プロトコルを使って IPSec トンネルをカプセル化します。
- 認証メソッド では、2 つのサイトが合意した事前共有キーを使用します。
- ゲートウェイ Endpoint リストには、2 つ (サイト A の各外部インターフェイスに 1 つずつ) のゲートウェイ endpoint のペアが含まれています。
- 最初のゲートウェイ endpoint のペア：
ローカル ゲートウェイ — 198.51.100.2 (サイト B の Firebox の外部インターフェイスの IP アドレス)
リモートゲートウェイ：203.0.113.2（サイト A の Firebox における最初の外部インターフェイスの IP アドレス） - 2 番目のゲートウェイ endpoint のペア：
ローカル ゲートウェイ — 198.51.100.2 (サイト B の Firebox の外部インターフェイスの IP アドレス)
リモートゲートウェイ — 190.0.2.2 (サイト A の Firebox の 2 番目の外部インターフェイスの IP アドレス)
- 最初のゲートウェイ endpoint のペア：
Fireware Web UI におけるサイト B のゲートウェイの構成。
Policy Manager におけるサイト B のゲートウェイの構成。
BOVPN 仮想インターフェイス構成の VPN ルート タブで、以下の設定を指定します。
- 割り当てられた仮想 IP アドレス — 有効
- ローカル IP アドレス — 10.2.2.2
- ピア IP アドレス — 10.1.1.1

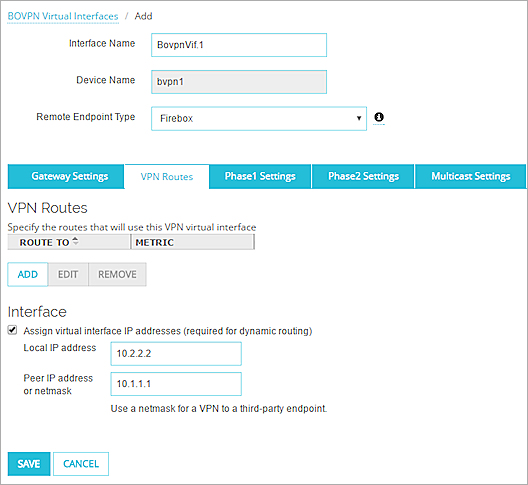

Fireware Web UI におけるサイト B の VPN ルート。
Policy Manager におけるサイト B の VPN ルート。
動的ルートの構成
仮想インターフェイスの IP アドレスを定義したら、それを動的ルート構成で使用することができます。
OSPF 構成の場合：
- ピアの IP アドレス を BOVPN 仮想インターフェイス構成で使用して、ピアツーピア ネットワークを指し示します。
- デバイス名 (bvpn1) を BOVPN インターフェイス構成で使用して、BOVPN 仮想インターフェイスを指し示します。
この構成の例では、サイト A は信頼済み、オプション-1、およびオプション-2 のローカル ネットワークのルートを伝播します。サイト B は信頼済みおよびオプション-1 のローカル ネットワークのルートを伝播します。
この例では、各 Firebox で OSPF を構成する 2 つのオプションが示されています。
OSPF パッシブ インターフェイス コマンドを使用して、唯一のアクティブ インターフェイスとして bvpn1 インターフェイスを構成します。次に、OSPF ネットワーク コマンドを指定して、アドバタイズするネットワークを選択します。
サイト A の OSPF 構成：
router ospf
! Exclude all but bvpn interfaces
passive-interface default
no passive-interface bvpn1
! which networks to announce in OSPF area 0.0.0.0
! bvpn ポイント間ネットワーク - サイト A の BOVPN 仮想インターフェイス構成で指定したサイト B のピア IP アドレス 10.2.2.2/32 を入力する必要があります
network 10.2.2.2/32 area 0.0.0.0
! trusted network
network 10.0.1.0/24 area 0.0.0.0
! optional networks
network 10.0.2.0/24 area 0.0.0.0
network 10.0.3.0/24 area 0.0.0.0
サイト B の OSPF の構成：
router ospf
! Exclude all but bvpn interfaces
passive-interface default
no passive-interface bvpn1
! which networks to announce in OSPF area 0.0.0.0
! bvpn ポイント間ネットワーク - サイト A の BOVPN 仮想インターフェイス構成で指定したサイト B のピア IP アドレス 10.1.1.1/32 を入力する必要があります
network 10.1.1.1/32 area 0.0.0.0
! trusted network
network 10.50.1.0/24 area 0.0.0.0
! optional network
network 10.50.2.0/24 area 0.0.0.0
各サイトにピア IP アドレスを指定する必要があります。ピア IP アドレスを指定しないと、ルーターはデバイスに任意の IP アドレスを割り当て、VPN は正常に動作しません。
OSPF アクセス リスト と 再分配 コマンドを使用して、再分配する接続ネットワークを選択します。
サイト A の OSPF 構成：
! filter the connected networks to propagate
access-list ospf_filter permit 10.0.1.0/24
access-list ospf_filter permit 10.0.2.0/24
access-list ospf_filter permit 10.0.3.0/24
access-list ospf_filter deny any
! redistribute the routes
route-map ospf_redis permit 10
match ip address ospf_filter
! bvpn ポイント間ネットワーク - サイト A の BOVPN 仮想インターフェイス構成で指定したサイト B のピア IP アドレス 10.2.2.2/32 を入力する必要があります
interface bvpn1
router ospf
redistribute connected route-map ospf_redis
network 10.2.2.2/32 area 0.0.0.0
サイト B の OSPF 構成：
! filter the connected networks to propagate
access-list ospf_filter permit 10.50.1.0/24
access-list ospf_filter permit 10.50.2.0/24
access-list ospf_filter deny any
! redistribute the routes
route-map ospf_redis permit 10
match ip address ospf_filter
! bvpn ポイント間ネットワーク - サイト A の BOVPN 仮想インターフェイス構成で指定したサイト B のピア IP アドレス 10.1.1.1/32 を入力する必要があります
interface bvpn1
router ospf
redistribute connected route-map ospf_redis
network 10.1.1.1/32 area 0.0.0.0
各サイトにピア IP アドレスを指定する必要があります。ピア IP アドレスを指定しないと、ルーターはデバイスに任意の IP アドレスを割り当て、VPN は正常に動作しません。
また、各 Firebox で静的ルートを再配布できるようにするには、静的ルートの再分配 コマンドを指定することができます。伝播するネットワークすべてが直接 Firebox に接続されているため、この例ではこの操作は必要ありません。
構成ファイルがサイト A とサイト B の Firebox に保存されると、BOVPN トンネルがアクティブになり、動的ルートがトンネル経由で伝播されます。
動的ネットワーク ルートを確認する
BOVPN トンネルが確立された後は、各 Firebox は OSPF を使用して、ピア デバイスから伝播される接続ネットワークへのルートを学習します。
各 Firebox の BOVPN 仮想インターフェイスを展開すると、WatchGuard System Manager と Firebox System Manager でこれらのルートを見ることができます。

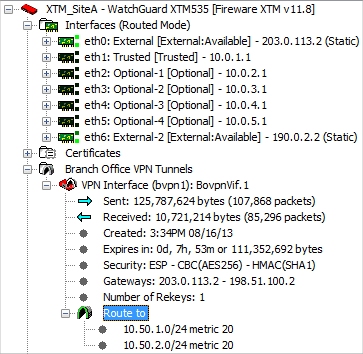

サイト A の Firebox では、Firebox System Manager により、ルーティング先 セクションに 2 つのエントリが表示されます。これらは、サイト B の OSPF 構成で指定されている 2 つのプライベート ネットワークに対応しています。
10.50.1.0/24 metric 20
10.50.2.0/24 metric 20

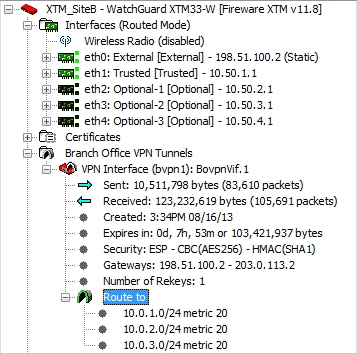

サイト B の Firebox では、Firebox System Manager により、ルーティング先 セクションに 3 つのエントリが表示されます。これらは、サイト A の OSPF 構成で指定されている 3 つのプライベート ネットワークに対応しています。
10.0.1.0/24 metric 20
10.0.2.0/24 metric 20
10.0.3.0/24 metric 20
Firebox System Manager の ステータス レポート タブでは、IPv4 ルート セクションに、動的ネットワーク ルートが表示されます。ルート テーブルの詳細については、次を参照してください： Firebox ルート テーブルを読み取る。
Fireware Web UI では、学習したネットワーク ルートは、各 Firebox のルート テーブルに表示されます。ルートを表示するには、システム ステータス > ルート の順に選択します。Fireware Web UI のルート テーブルの詳細については、次を参照してください：ルート。
BOVPN 仮想インターフェイスを使用するルートのインターフェイス名はデバイス名です。これは、BOVPN 仮想インターフェイスが作成される際に自動的に割り当てられます。最初の BOVPN 仮想インターフェイス名は bvpn1 となります。
この例では、サイト A で bvpn1 インターフェイスを使用するルートは次のようになります。
| 宛先 | インターフェイス | ゲートウェイ | 説明 |
|---|---|---|---|
| 10.2.2.2 | bvpn1 | 0.0.0.0 | 仮想 BOVPN インターフェイスのピア IP アドレス |
| 10.50.1.0 | bvpn1 | 10.2.2.2 | サイト B から学習したルート |
| 10.50.2.0 | bvpn1 | 10.2.2.2 | サイト B から学習したルート |
この例では、サイト B で bvpn1 インターフェイスを使用するルートは次のようになります。
| 宛先 | インターフェイス | ゲートウェイ | 説明 |
|---|---|---|---|
| 10.1.1.1 | bvpn1 | 0.0.0.0 | 仮想 BOVPN インターフェイスのピア IP アドレス |
| 10.0.1.0 | bvpn1 | 10.1.1.1 | サイト A から学習したルート |
| 10.0.2.0 | bvpn1 | 10.1.1.1 | サイト A から学習したルート |
| 10.0.3.0 | bvpn1 | 10.1.1.1 | サイト A から学習したルート |
