2 つの Fireware デバイス間で VPN を設定する (Web UI)

Branch office virtual private network (BOVPN) トンネルは、インターネット上でデータを交換するためのネットワークやホストとネットワークのセキュアウェイです。このトピックでは、Fireware Web UI を使用して 2 つの Firebox 間で BOVPN トンネルを構成する方法について説明します。

Policy Manager での構成と同じ例については、次を参照してください：2 つの Fireware デバイス間で VPN を設定する (WSM)。

BOVPN 設定の詳細については、次を参照してください：

IP アドレスとトンネルの設定の決定

手動 BOVPN トンネルを作成する前に、どの IP アドレスと設定を使用するかを決定することをお勧めします。このトピックには計画に役立つチェックリストが含まれています。

この例では、両方の endpoint に静的外部 IP アドレスが指定されています。動的外部 IP アドレスを持つデバイスへの BOVPN トンネルについては、次を参照してください：BOVPN Gateway のゲートウェイ Endpoint を定義する。

VPN endpoint を正しく構成され、両方の Firebox でフェーズ 1 とフェーズ 2 の設定が同じであることを確認します。設定が一致しないと、VPN トンネルが構築されません。

設定がリストにない場合は、その設定の既定値をそのままにしてください。

BOVPN トンネルの設定

サイト A の Firebox

パブリック IP アドレス： ______________________________

プライベート IP アドレス： ______________________________

サイト B の Firebox

パブリック IP アドレス： ______________________________

プライベート IP アドレス： ______________________________

フェーズ 1 の設定

両方の Firebox に同じ値を使用する必要があります。

2 つの Firebox 間の BOVPN トンネルには、IKE キープアライブ ではなく、デッド ピア ディテクション (RFC3706) を使用することをお勧めします。両方を選択しないでください。両方の endpoint デバイスがサポートされている場合、[デッド ピア ディテクション] を選択する必要があります。

認証メソッド：事前共有キーの使用 を選択します。

事前共有キー： ______________________________

(Fireware v12.5.4 以降) 事前共有キーの種類 (文字列または 16 進数)：________________

IKE バージョン: IKEv1 ____ IKEv2 ____

モード (いずれかを選択): メイン ____ アグレッシブ ____

NAT Traversal：有 ____ 無 ____

NAT Traversal キープアライブ間隔：________________

IKE キープアライブ：有 ____ 無 ____

IKE キープアライブ メッセージ間隔： ________________

IKE キープアライブ最大失敗回数： ________________

デッド ピア ディテクション (RFC3706)：有 ____ 無 ____

デッド ピア ディテクション トラフィックのアイドル タイムアウト：________________

デッド ピア ディテクション最大再試行回数： ________________

認証アルゴリズム (1 つ選択): MD5___SHA1____ SHA2-256____SHA2-384____SHA2-512____
SHA-1 または SHA-2 をお薦めします

暗号化アルゴリズム (1 つ選択): DES____ 3DES____ AES-128____ AES-192____ AES-256____ AES-GCM-128____AES-GCM-192____AES-GCM-256
AES のバリアントをお薦めします。AES-GCM は Fireware v12.2 以降でサポートされています。AES-GCM は IKEv2 のみに対してサポートされています。

SA の有効期間 ________________

SA の有効期限の単位として、 時間数を選択します。

Diffie-Hellman グループ (いずれかを選択)：1____ 2____ 5____14____15____19____20____

フェーズ 2 の設定

両方の Firebox に同じ値を使用する必要があります。

Perfect Forward Secrecy (Diffie-Hellman グループ): Disable____ Group1____ Group2____ Group5____ Group14____ Group15____ Group19____ Group20____

認証アルゴリズム (1 つ選択): MD5___SHA1____ SHA2-256____SHA2-384____SHA2-512_____ (SHA-1 または SHA-2 をお薦めします)

暗号化アルゴリズム (1 つ選択): DES____ 3DES____AES-128____ AES-192____ AES-256____ AES-GCM-128____AES-GCM-192____AES-GCM-256
AES のバリアントをお薦めします。AES-GCM は Fireware v12.2 以降でサポートされています。AES-GCM は ESP のみに対してサポートされています。

キーの有効期限を強制的に終了する (時間)：________________

キーの有効期限を強制的に終了する (キロバイト)：________________

トンネルの設定の例

このセクションには、前セクションと同じフィールドと設定例が示されています。これらの設定は、この例の画像で表示されている設定に対応します。

サイト A の Firebox

パブリック IP アドレス: 203.0.113.2

プライベート ネットワーク IP アドレス：10.0.1.0/24

サイト B の Firebox

パブリック IP アドレス: 198.51.100.2

プライベート ネットワーク IP アドレス：10.50.1.0/24

フェーズ 1 の設定

両側に同じ値を使用する必要があります。

認証メソッド：事前共有キーの使用 を選択します。

事前共有キー: [強力なキーを指定]

事前共有キーの種類：文字列

バージョン：IKEv1

モード：メイン

NAT Traversal：有効

NAT Traversal キープアライブ間隔：20分

IKE キープアライブ：無効

IKE キープアライブ メッセージ間隔：なし

IKE キープアライブ最大失敗回数：なし

デッド ピア ディテクション (RFC3706)：有効

デッド ピア ディテクション トラフィックのアイドル タイムアウト：20秒

デッド ピア ディテクションの最大再試行回数：5

認証アルゴリズム：SHA256

暗号化アルゴリズム：AES (256 ビット)

SA の有効期限：24 時間

Diffie-Hellman グループ：14

フェーズ 2 の設定

両側に同じ値を使用する必要があります。

Perfect Forward Secrecy (Diffie-Hellman グループ)：14

タイプ：ESP

認証アルゴリズム：SHA256

暗号化アルゴリズム：AES (256 ビット)

この例の背景は、Fireware v12.0 以降の既定のフェーズ 1 またはフェーズ 2 設定です。Fireware v11.12.4 以前では、既定のフェーズ 1 およびフェーズ 2 設定が異なります。Fireware v11.12.4 以前におけるこれらの設定の詳細については、Fireware ヘルプ バージョン 11 を参照してください。

サイト A を構成する

次に、サイト A の Firebox でゲートウェイを構成します。ゲートウェイは、1 つまたは複数のトンネルの接続ポイントです。ゲートウェイを構成するには、以下を指定します。

  • 認証メソッド (事前共有キーまたは IPSec Firebox Certificate )
  • IP アドレスまたはドメイン情報で指定された、ローカルおよびリモートのゲートウェイ endpoint の場所。
  • Internet Key Exchange (IKE) ネゴシエーションのフェーズ 1 の設定

この例では、前のセクションで指定した値を使用します。

VPN ゲートウェイを追加するには、

  1. VPN > Branch Office VPN の順に選択します。
    Branch Office VPN 構成 ページが表示され、ページの最上部には ゲートウェイ リストが表示されます。
  2. ゲートウェイ セクションで、追加 をクリックします。
    ゲートウェイの設定 ページが表示されます。

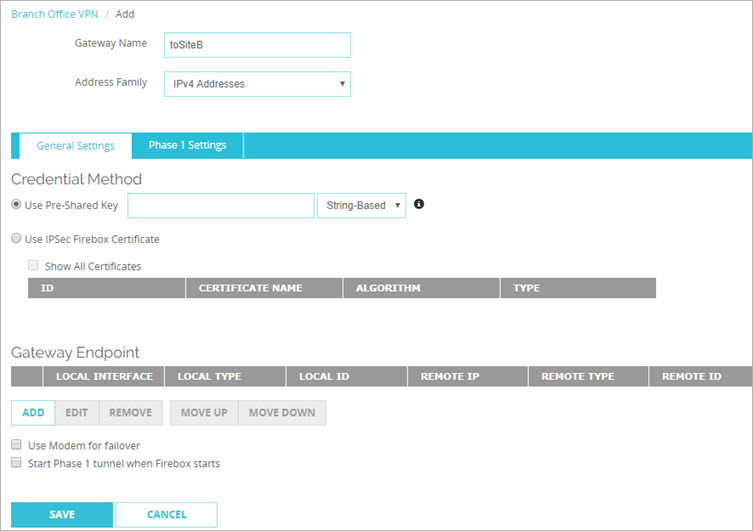

Screen shot of the Gateway settings page

  1. ゲートウェイ名 テキスト ボックスに、Policy Manager のこのゲートウェイを識別する名前を入力します。
  2. 認証メソッド セクションで、事前共有キーの使用 を選択します。
  3. (Fireware v12.5.4 以降) 文字列ベース または 六角ベース を選択します。既定の設定は 文字列ベース です。六角ベースのキーについては、 次を参照してください： 六角ベースの事前共有キー。
  4. 共有キー を入力します。
    共有キーには、標準の ASCII 文字のみを使用する必要があります。
  5. ゲートウェイ Endpoint セクションで、追加 をクリックします。

    新しいゲートウェイ Endpoint の設定 ダイアログ ボックスが表示されます。

Screen shot of the Gateway Endpoint Settings dialog box for gateway to Site B

  1. 外部インターフェイス ドロップダウン リストからサイト A の Firebox の外部 (パブリック) IP アドレスを持つインターフェイスを選択します。
  2. IP アドレス別 を選択します。
  3. IP アドレスで指定 テキスト ボックスで、サイトA の Firebox の外部 (パブリック) IP アドレスを入力します。
  4. リモートゲートウェイ タブで、静的 IP アドレス を選択します。
  5. 静的 IP アドレス テキスト ボックスに、サイト B Firebox の外部 (パブリック) IP アドレスを入力します。
  6. ゲートウェイ ID を指定するには、IP アドレスで指定 を選択します。
  7. IPアドレス別 テキスト ボックスで、サイトB Firebox の外部 (パブリック) IP アドレスを入力します。
  8. OK をクリックして、新しいゲートウェイ Endpoint の設定 ダイアログ ボックスを閉じます。
    定義したゲートウェイ ペアが、ゲートウェイ Endpoint のリストに表示されます。

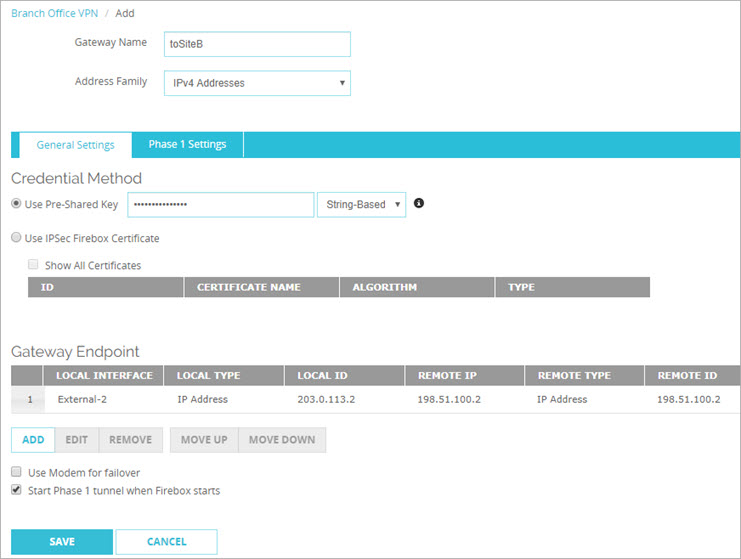

Screen shot of the Gateway General Settings tab with Endpoints

フェーズ 1 の設定を構成する

IPSec 接続のフェーズ 1 では、2 つのピアによって、セキュリティで保護され認証されたチャネルが構成され、通信に使用できるようになります。これは ISAKMP Security Association (SA) と呼ばれています。

  1. フェーズ 1 の設定 タブをクリックします。

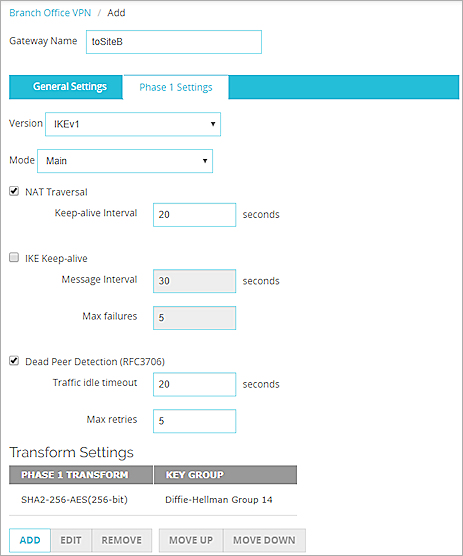

Screen shot of the Phase 1 Settings tab

  1. バージョン ドロップダウン リストから、IKEv1 を選択します。
  2. モード ドロップダウン リストから メイン を選択します。
    両方の endpoint には静的 IP アドレスがあるため、例ではメイン モードを使用します。1 つの endpoint には動的 IP アドレスがある場合、アグレッシブ モードを使用します。
  3. NAT Traversal と デッド ピア ディテクション (RFC3706) を選択します。これが、Fireware v11.x 以降を使用する Firebox 間の BOVPN トンネルに推奨される設定です。
  4. 設定の変換 セクションで、既定の変換を選択し、編集 をクリックします。

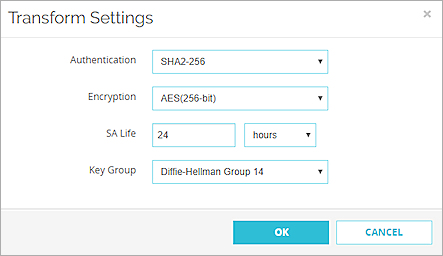

変換の設定ダイアログ ボックスのスクリーンショット

  1. 認証 および 暗号化 ドロップダウン リストから、優先アルゴリズムを選択します。この例では、既定の選択である SHA2-256 と AES (256 ビット) をそのままにします。
  2. SA の有効期限 テキスト ボックスに、24 と入力します。ドロップダウン リストから 時間数 を選択します。
  3. キー グループ ドロップダウン リストから、Diffie-Hellman グループを選択します。この例では、Diffie-Hellman グループ 14 を選択します。
  4. OK をクリックします。他のすべてのフェーズ 1 の設定は既定値のままにしておきます。
  5. 保存 をクリックして、ゲートウェイ ページを閉じます。
    追加したゲートウェイが Branch Office VPN ページのゲートウェイのリストに表示されます。

VPN トンネルを追加する

ゲートウェイを定義したら、 endpoint 間にトンネルを作成できます。トンネルを作成すると、以下の項目を指定する必要があります。

  • ルート(トンネルのローカルとリモート endpoint )
  • Internet Key Exchange (IKE) ネゴシエーションのフェーズ 2 の設定

VPN トンネルを追加するには、

  1. トンネル セクションで、追加 をクリックします。
    トンネルの構成 ページが表示されます。

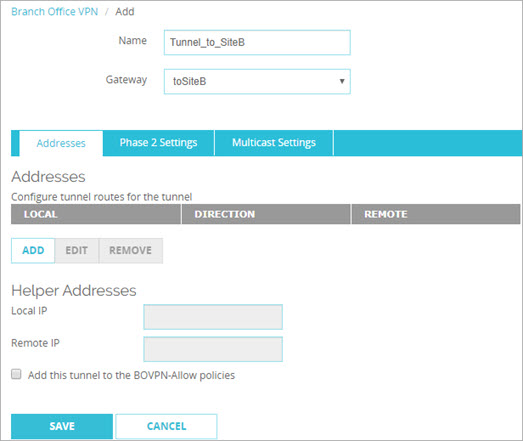

Screen shot of the Tunnel settings page

  1. 名前 テキスト ボックスに、トンネルの名前を入力します。
  2. ゲートウェイ ドロップダウン リストから、作成したゲートウェイを選択します。
  3. トンネルを BOVPN-Allow.in と BOVPN-Allow.out ポリシーに追加するには、アドレス タブで、このトンネルを BOVPN-Allow ポリシーに追加する チェックボックスを選択します。
    これらのポリシーはトンネル ルートに一致するすべてのトラフィックを許可します。トンネルを経由するトラフィックを制限するには、このチェックボックスをオフにし、BOVPN Policy Wizard を使用して、トンネル経由を許可するトラフィックの種類に対するポリシーを作成します。
  4. アドレス セクションで、追加 をクリックします。
    トンネル ルートの設定 ダイアログ ボックスが表示されます。

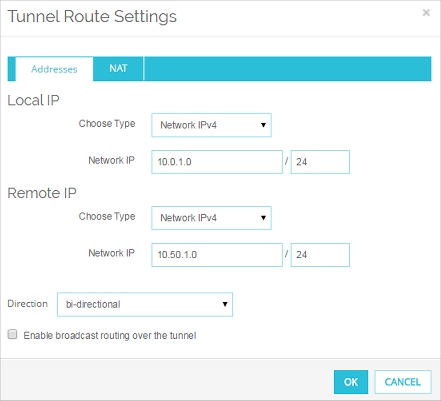

トンネル ルートの設定 ダイアログ ボックスのスクリーンショット

  1. ローカル IP セクションの 種類の選択 ドロップダウン リストから、ホストまたはネットワークのタイプを選択します。この例では、ネットワーク IPv4 を選択します。
  2. ネットワーク IP テキスト ボックスに、ローカル (プライベート) ネットワーク アドレスを入力します。
    これは、サイト A プライベート ネットワーク IP アドレスです。
  3. リモート IP セクションの 種類の選択 ドロップダウン リストから、ホストまたはネットワークのタイプを選択します。この例では、ネットワーク IPv4 を選択します。
  4. ネットワーク IP テキスト ボックスに、リモート (プライベート) ネットワーク アドレスを入力します。
    これは、サイト B プライベート ネットワーク アドレスです。
  5. 方向 ドロップダウン リストから、トンネルの方向を選択します。トンネルの方向によって、VPN トンネルのどちらの endpoint からトンネルを経由したVPN 接続が開始されるかが決定されます。
  6. OK をクリックします。
    トンネル ルートはトンネルの設定 ページのアドレス セクションで表示されます。

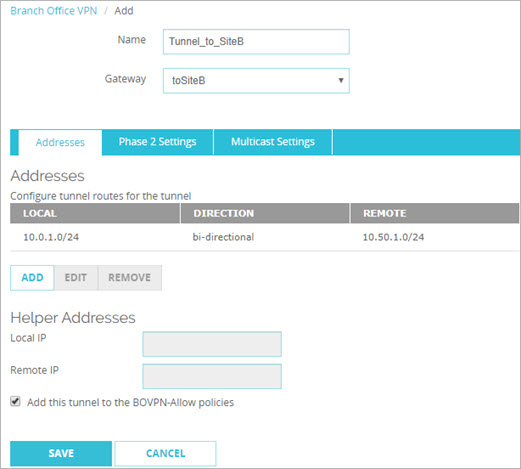

Screen shot of the Tunnel settings page with addresses

フェーズ 2 の設定を構成する

フェーズ 2 の設定には、セキュリティ アソシエーション (SA) の設定が含まれています。SA は、データ パケットが 2 つの endpoint 間で送信される場合に、どのようにセキュリティが保護されるかを定義するものです。SA には、 endpoint 間のトラフィックの処理方法について Firebox が必要とするあらゆる情報が含まれています。

  1. トンネルの設定 ページの フェーズ 2 の設定 タブをクリックします。

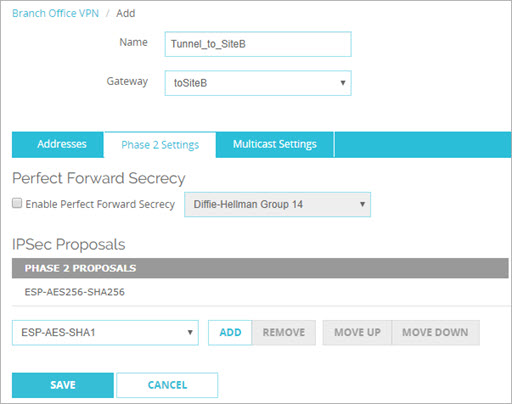

Screen shot of the Phase 2 settings tab

  1. Perfect Forward Secrecy (PFS) を有効にするには、Perfect Forward Secrecy を有効にする チェックボックスを選択します。
  2. PFS を有効化する場合は、Perfect Forward Secrecy を有効にする ドロップダウン リストから、Diffie-Hellman グループを選択します。この例では、Diffie-Hellman グループ 14 を選択します。
  3. Firebox には既定のプロポーザルが 1 つ含まれており、これは IPSec プロポーザル リストに表示されます。このプロポーザルでは、ESP データ保護方法、AES 256 ビット暗号化、および SHA256 認証が指定されています。この例として既定のプロポーザルを使用します。次のいずれかを行うことができます。
  • 規定のプロポーザルを使用します。
  • 既定のプロポーザルを削除します。ドロップダウン リストから別のプロポーザルを選択し、追加 をクリックします。
  • 次に説明されている通り、その他のプロポーザルを追加します：フェーズ 2 のプロポーザルを追加する。
  1. 保存 をクリックします。
    作成したトンネルが BOVPN ページの トンネル リストに表示されます。

サイト A の Firebox が構成されました。

サイト B を構成する

ここで、Fireware v11.x 以降を使う Firebox があるサイト B のゲートウェイを構成します。

VPN ゲートウェイを追加するには、

  1. VPN > Branch Office VPN の順に選択します。
    BOVPN構成 ページが表示され、ページの最上部には ゲートウェイ リストが表示されます。
  2. ゲートウェイを追加するには、追加 をクリックします。
    ゲートウェイの設定 ページが表示されます。
  3. ゲートウェイ名 テキスト ボックスに、Policy Manager のこのゲートウェイを識別する名前を入力します。
  4. 全般設定 タブを選択します。
  5. 認証メソッド セクションで、事前共有キーの使用 を選択します。
  6. (Fireware v12.5.4 以降) 文字列ベース または 六角ベース を選択します。既定の設定は 文字列ベース です。六角ベースのキーについては、 次を参照してください： 六角ベースの事前共有キー。
  7. 共有キー を入力します。
    共有キーには、標準の ASCII 文字のみを使用する必要があります。
  8. ゲートウェイ Endpoint セクションで、追加 をクリックします。
    新しいゲートウェイ Endpoint の設定 ダイアログ ボックスが表示されます。

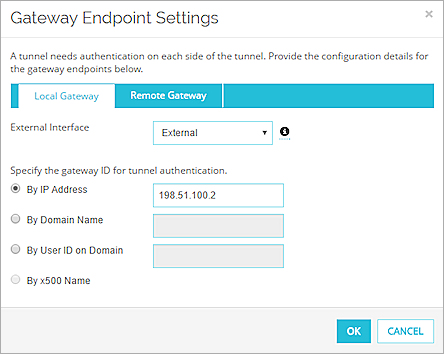

[ゲートウェイ Endpoint の設定] ダイアログ ボックスのスクリーンショット

  1. 外部インターフェイス ドロップダウン リストからサイト A の Firebox の外部 (パブリック) IP を持つインターフェイスを選択します。
  2. IP アドレス別 を選択します。
  3. IP アドレスで指定 テキスト ボックスで、サイトA の Firebox の外部 (パブリック) IP アドレスを入力します。
  4. リモートゲートウェイ タブで、静的 IP アドレス を選択します。
  5. 静的 IP アドレス テキスト ボックスに、サイト B Firebox の外部 (パブリック) IP アドレスを入力します。
  6. ゲートウェイ ID を指定するには、IP アドレスで指定 を選択します。
  7. IPアドレス別 テキスト ボックスで、サイトB Firebox の外部 (パブリック) IP アドレスを入力します。
  8. OK をクリックして、新しいゲートウェイ Endpoint の設定 ダイアログ ボックスを閉じます。

    定義したゲートウェイ ペアが、ゲートウェイ endpoint のリストに表示されます。

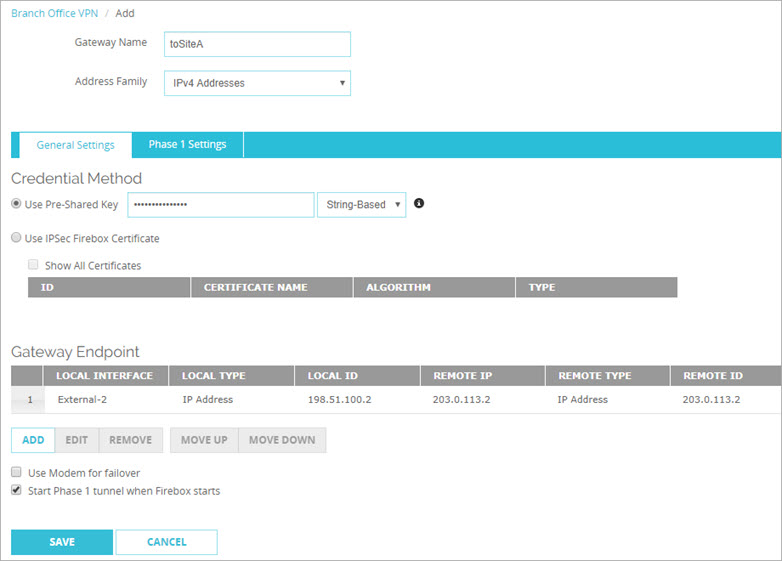

Screen shot of the Gatweay General Settings with gateway endpoints defined

フェーズ 1 の設定を構成する

IPSec 接続のフェーズ 1 では、2 つのピアによって、セキュリティで保護され認証されたチャネルが構成され、通信に使用できるようになります。これは ISAKMP Security Association (SA) と呼ばれています。

  1. フェーズ 1 の設定 タブをクリックします。

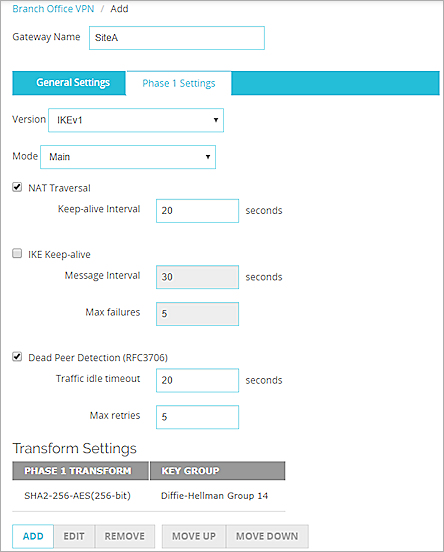

Screen shot of the Gateway Phase 1 Settings tab

  1. モード ドロップダウン リストで、メイン をクリックします。
    両方の endpoint には静的 IP アドレスがあるため、例ではメイン モードを使用します。1 つの endpoint には動的 IP アドレスがある場合、アグレッシブ モードを使用します。
  2. NAT Traversal と デッド ピア ディテクション (RFC3706) を選択します。
  3. 設定の変換 セクションで、既定の変換を選択し、編集 をクリックします。
    設定の変換 ダイアログ ボックスが表示されます。

変換の設定ダイアログ ボックスのスクリーンショット

  1. 認証 および 暗号化 ドロップダウン リストから、優先アルゴリズムを選択します。この例では、SHA2-256 と AES (256ビット) を選択します。
  2. SA の有効期限 テキスト ボックスに、24 と入力し、時間 を選択します。
  3. キー グループ ドロップダウン リストから、Diffie-Hellman グループを選択します。この例では、Diffie-Hellman グループ 14 を選択します。
  4. OK をクリックします。他のすべてのフェーズ 1 の設定は既定値のままにしておきます。
  5. 保存 をクリックして、ゲートウェイ ページを閉じます。

    追加したゲートウェイが BOVPN ページのゲートウェイのリストに表示されます。

VPN トンネルを追加する

  1. アドレス セクションで、追加 をクリックします。
    トンネルの構成 ページが表示されます。

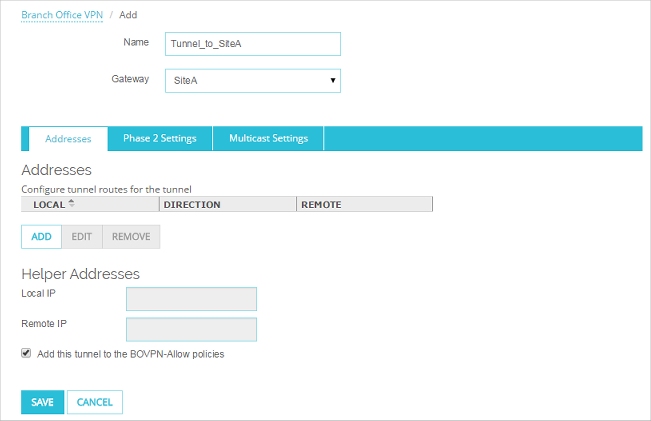

Screen shot of the Tunnel Settings for Site B

  1. 名前 テキスト ボックスに、トンネルの名前を入力します。
  2. ゲートウェイ ドロップダウン リストから、直前に作成したゲートウェイを選択します。
  3. アドレス タブを選択します。
  4. BOVPN-Allow.in および BOVPN-Allow.out ポリシーにトンネルを追加するには、[このトンネルを BOVPN-Allow ポリシーに追加する] チェックボックスをオンにします。
    これらのポリシーはトンネル ルートに一致するすべてのトラフィックを許可します。トンネルを経由するトラフィックを制限するには、このチェックボックスをオフにし、BOVPN Policy Wizard を使用して、トンネル経由を許可するトラフィックの種類に対するポリシーを作成します。
  5. 追加 をクリックします。
    トンネル ルートの設定 ダイアログ ボックスが表示されます。

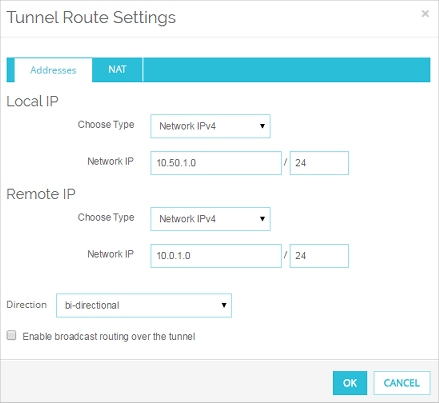

トンネル ルートの設定 ダイアログ ボックスのスクリーンショット

  1. ローカル IP セクションの 種類の選択 ドロップダウン リストから、ホストまたはネットワークのタイプを選択します。この例では、ネットワーク IPv4 を選択します。
  2. ネットワーク IP テキスト ボックスに、ローカル (プライベート) ネットワーク アドレスを入力します。
    これは、サイト B のプライベート ネットワーク IP アドレスです。
  3. リモート IP セクションの 種類の選択 ドロップダウン リストから、ホストまたはネットワークのタイプを選択します。この例では、ネットワーク IPv4 を選択します。
  4. ネットワーク IP テキスト ボックスに、リモート (プライベート) ネットワーク アドレスを入力します。
    これは、サイト A のプライベート ネットワーク アドレスです。
  5. 方向 ドロップダウン リストから、双方向 を選択します。トンネルの方向によって、VPN トンネルのどちらの endpoint からトンネルを経由したVPN 接続が開始されるかが決定されます。
  6. OK をクリックします。

    トンネル ルートがトンネルの設定 ページのアドレス セクションに表示されます。

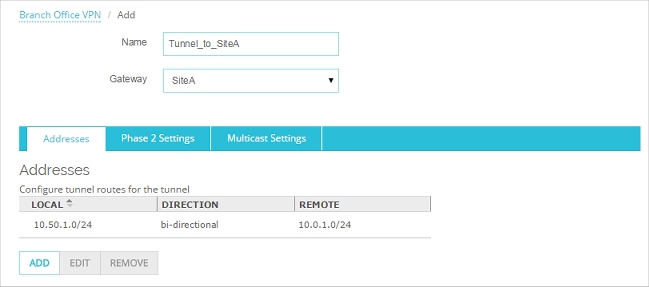

Screen shot of the Tunnel settings page

フェーズ 2 の設定を構成する

フェーズ 2 の設定には、セキュリティ アソシエーション (SA) の設定が含まれています。SA は、データ パケットが 2 つの endpoint 間で送信される場合に、どのようにセキュリティが保護されるかを定義するものです。SA には、 endpoint 間のトラフィックの処理方法について Firebox が必要とする、あらゆる情報が含まれています。

  1. トンネルの設定 ページの フェーズ 2 の設定 タブをクリックします。

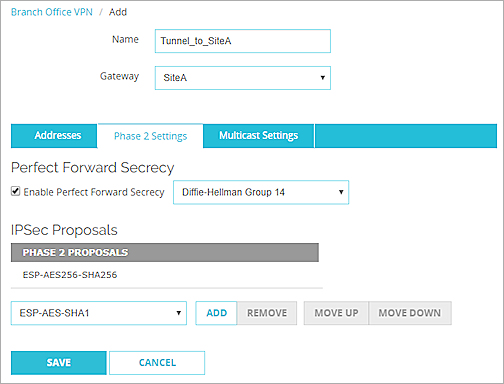

Screen shot of the Tunnel Phase 2 Settings

  1. Perfect Forward Secrecy (PFS) を有効にするには、PFS チェックボックスを選択します。
  2. PFS を有効にする場合は、PFS ドロップダウン リストから、Diffie-Hellman グループを選択します。この例では、Diffie-Hellman グループ 14 を選択します。
  3. Firebox には既定のプロポーザルが 1 つ含まれており、これは IPSec プロポーザル リストに表示されます。このプロポーザルでは、ESP データ保護方法、AES 256 ビット暗号化、および SHA256 認証が指定されています。この例として既定のプロポーザルを使用します。次のいずれかを行うことができます。
    • 追加 をクリックして、既定のプロポーザルを追加できます。
    • 既定のプロポーザルを削除します。ドロップダウン リストから別のプロポーザルを選択し、追加 をクリックします。
    • 次に説明されているように、追加のプロポーザルを追加します：フェーズ 2 のプロポーザルを追加する。
  4. 保存 をクリックします。
    作成したトンネルが BOVPN ページのトンネル リストに表示されます。

サイト B の Firebox を構成します。

トンネルの両端の構成が完了すると、トンネルが開き、トラフィックがトンネルを通過します。トンネルが動作しない場合は、トンネルの起動にかかった時間について、両方の Firebox のログ ファイルを確認します。構成の障害ポイントおよび問題となる設定を示すために、ログ メッセージはログ ファイルに表示されます。Firebox System Manager を使用して、ログ メッセージをリアルタイムに確認することもできます。
