トラフィック シェーピング ページに表示される情報を用いて、ネットワーク パフォーマンスと帯域幅を監視することができます。トラフィック シェーピング ルールで管理するトラフィックの帯域幅統計を表示し、それぞれのルールが適用されるポリシーとアプリケーションを確認することが可能です。また、帯域幅統計、現時点の帯域幅、および使用状況をトラフィック シェーピング ルールに構成されている最大帯域幅の割合 (％) として表示することができます。
このページは、クラウド管理の Firebox が WatchGuard Cloud に接続されている場合にのみ表示されます。ローカル管理の Firebox は、トラフィック シェーピングを使用して監視することはできません。
WatchGuard Cloud では、以下のトラフィック シェーピングを監視することができます。
- 各ユーザーの保証帯域幅
- すべてのユーザーの保証帯域幅
- 各ユーザーの制限帯域幅
- すべてのユーザーの制限帯域幅
QoS マーキングには、クラウド監視を使用することができません。また、ログ メッセージもありません。ネットワークの QoS マーキングを確認する場合は、ネットワークのトラフィック パケットを分析して、QoS マーキングの 16 進値を調べることができます。詳細については、WatchGuard Cloud でネットワーク診断タスクを実行する を参照してください。
トラフィック シェーピング情報を監視する
トラフィック管理では、1 Kbps は毎秒 1024 ビットに当たります。
クラウド管理の Firebox でトラフィック シェーピング情報を監視するには、以下の手順を実行します。
- 監視 > デバイス の順に選択します。
- Firebox を選択します。
選択されている Firebox のデバイスの概要ページが開きます。 - ライブ ステータス > トラフィック シェーピング の順に選択します。
トラフィック シェーピング ページが開きます。
新しいウィンドウでライブ ステータスを開くには、WatchGuard Cloud ウィンドウの右上隅にある
をクリックします。
リアルタイム ポリシー トラフィック

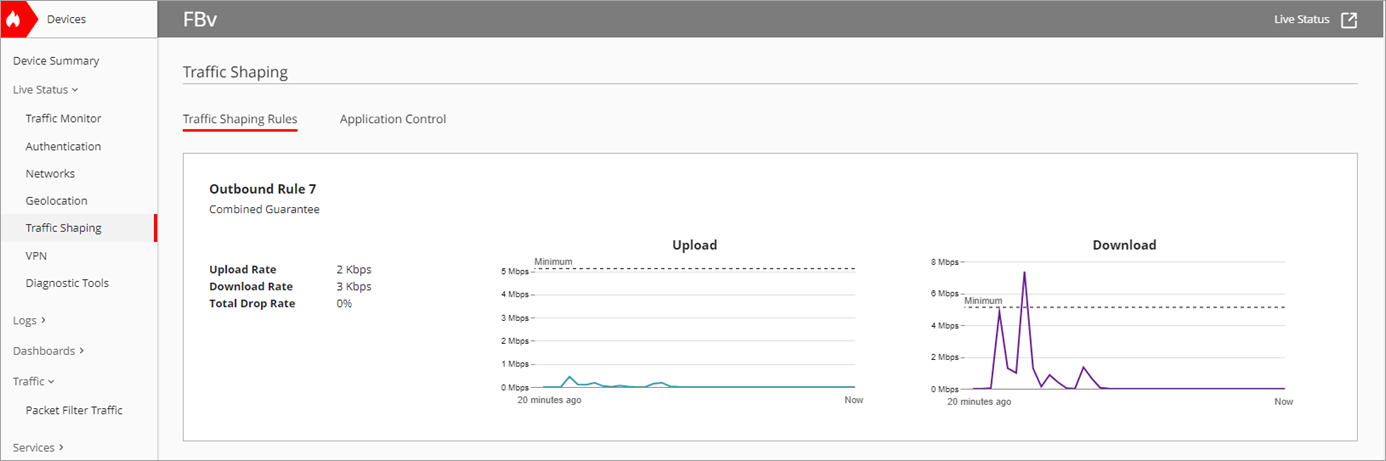

トラフィック シェーピング ルール タブでは、Firebox において現時点でアクティブなトラフィック シェーピング ルールに関するリアルタイム データを確認することができます。このタブには、ポリシーのトラフィック シェーピング ルールのデータが表示されます。タイルは 30 秒ごとに更新されて、過去 20 分間のアクティビティが表示されます。
トラフィック シェーピング ページを閉じると、20 分のタイムラインが再開されます。
トラフィック シェーピング ルール ページでは、以下のリアルタイム データを表示することができます。
すべてのユーザー
ルールで割り当てられた帯域幅を現時点で共有しているユーザーの数。
アップロード使用率
現時点で使用されているアップロード帯域幅制限の割合。これは、最大帯域幅で割ったレートです。
アップロード率
各ルールによって処理されたトラフィックの現時点のダウンロード率。
ダウンロード率
各ルールによって処理されたトラフィックの現時点のダウンロード率。
ダウンロード使用
現時点で使用されているダウンロード帯域幅制限の割合。これは、最大帯域幅で割ったレートです。
合計ドロップ率
各ルールで処理されたパケットのドロップ率の履歴。ドロップ率の統計は、トラフィック シェーピング ルールで処理されたすべてのトラフィックの中でドロップされたパケットの平均割合 (％) です。トラフィック シェーピング ルールが作成された時点、最後に変更された時点、またはデバイスが前回再起動した時点からの数が計算に入れられます。

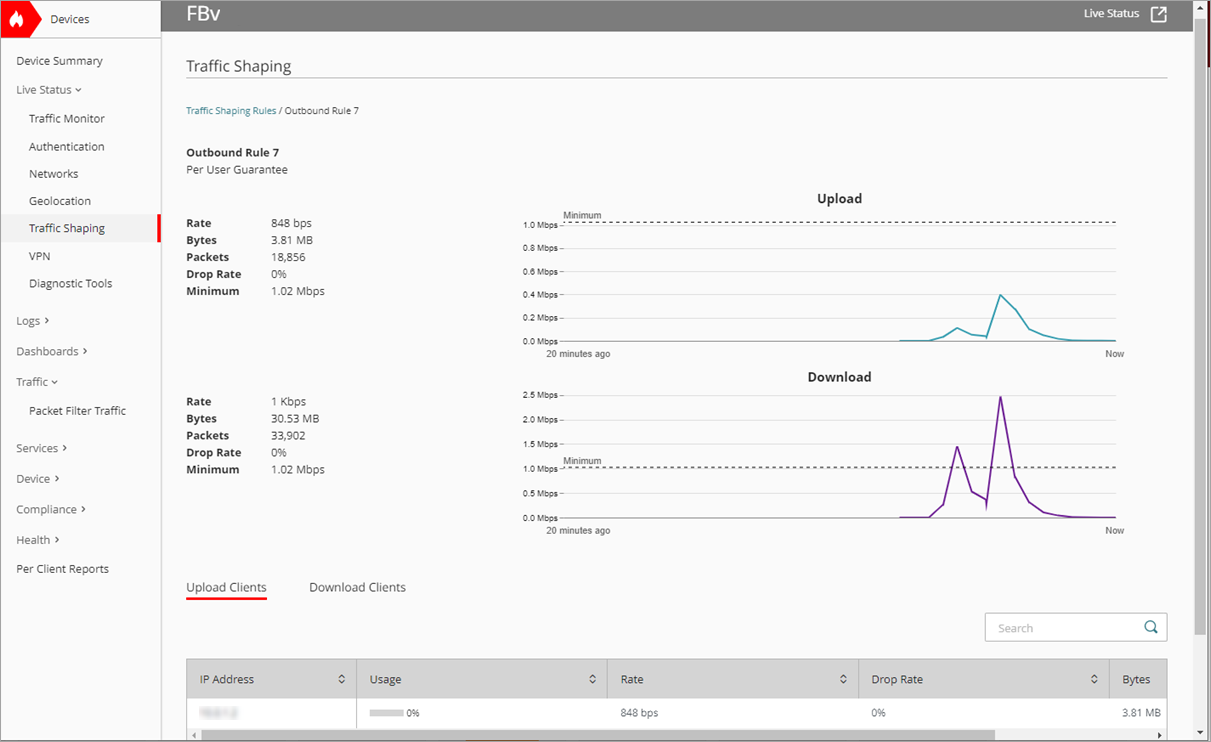

個々のルールのリアルタイム ポリシー トラフィック
タイルをクリックすると、トラフィック シェーピング ルールの詳細が表示されます。
個々のルールについて表示できる情報には以下が含まれます。
使用
現時点で使用されている帯域幅制限の割合 (％)。これは、最大帯域幅で割ったレートです。
率
各ルールで処理されたトラフィックの現時点のデータレート。
バイト
各ルールで処理されたトラフィックの現時点のバイト数。
パケット
パケットの総数
ドロップ率
各ルールで処理されたパケットのドロップ率の履歴。ドロップ率の統計は、トラフィック シェーピング ルールで処理されたすべてのトラフィックの中でドロップされたパケットの平均割合 (％) です。トラフィック シェーピング ルールが作成された時点、最後に変更された時点、またはデバイスが前回再起動した時点からの数が計算に入れられます。
最小値と最大値
トラフィック シェーピング ルールに構成されている保証帯域幅と制限帯域幅。
リアルタイム Application Control トラフィック

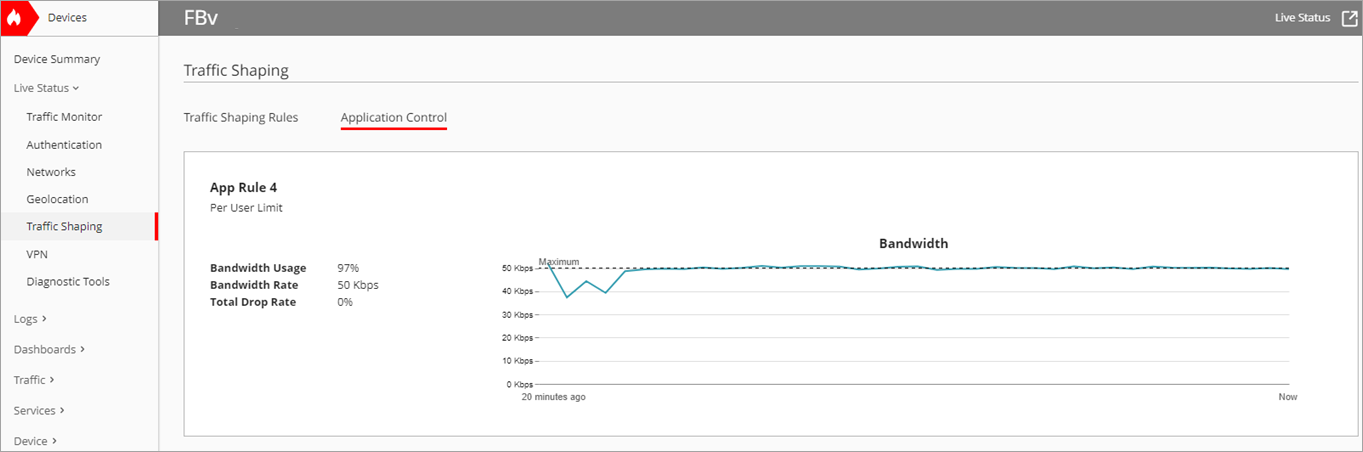

Application Control タブでは、現時点でアクティブな Firebox 経由の接続に関するリアルタイムのデータを確認することができます。このタブには、コンテンツ フィルタリングを使用するトラフィック シェーピング ルールのデータが表示されます。タイルは 30 秒ごとに更新されて、直近の 20 分間のアクティビティが表示されます。
トラフィック シェーピング ページを閉じると、20 分のタイムラインが再開されます。
Application Control タブでは、以下のリアルタイム データを表示することができます。
帯域幅使用率
現時点で使用されている帯域幅制限の割合 (％)。これは、最大帯域幅で割ったレートです。
帯域幅率
各ルールで処理されたトラフィックの現時点の帯域幅の割合 (％)。
合計ドロップ率
各ルールで処理されたパケットのドロップ率の履歴。ドロップ率の統計は、トラフィック シェーピング ルールで処理されたすべてのトラフィックの中でドロップされたパケットの平均割合 (％) です。トラフィック シェーピング ルールが作成された時点、最後に変更された時点、またはデバイスが前回再起動した時点からの数が計算に入れられます。
タイルをクリックすると、トラフィック シェーピング ルールの詳細が表示されます。

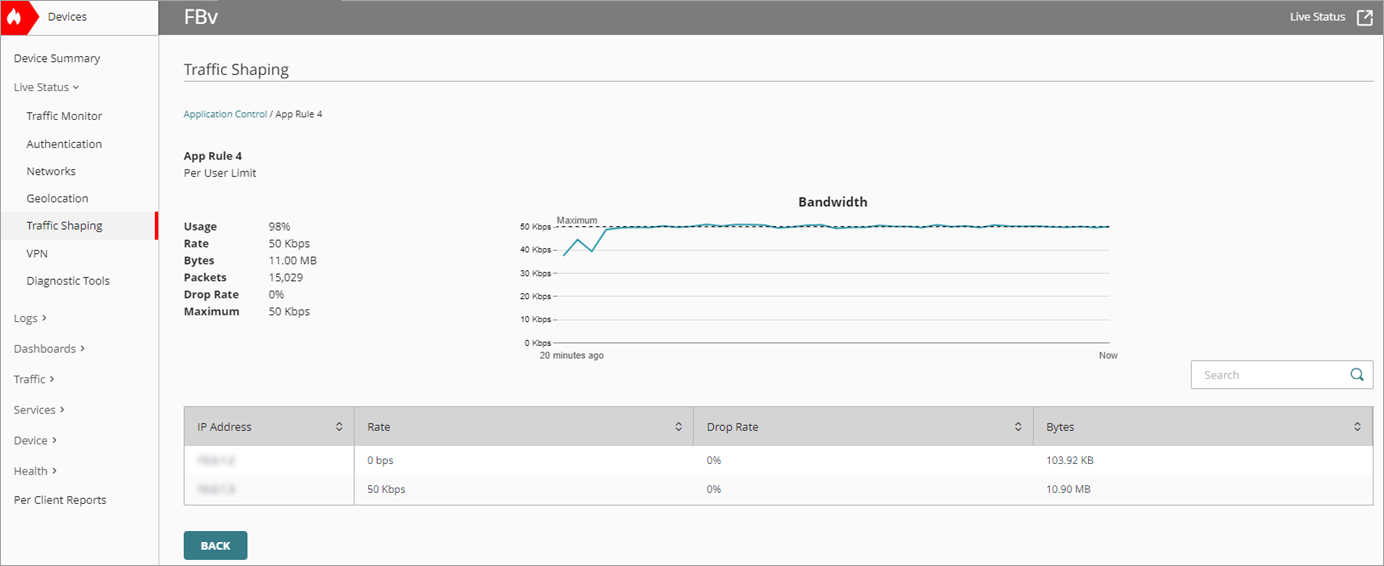

個別ルールのリアルタイム Application Control トラフィック
Application Control の個々のトラフィック シェーピング ルールについて表示できる情報には以下が含まれます。
使用
現時点で使用されている帯域幅制限の割合 (％)。これは、最大帯域幅で割ったレートです。
率
各ルールで処理されたトラフィックの現時点のデータレート。
バイト
各ルールで処理されたトラフィックの現時点のバイト数。
パケット
パケットの総数
ドロップ率
各ルールで処理されたパケットのドロップ率の履歴。ドロップ率の統計は、トラフィック シェーピング ルールで処理されたすべてのトラフィックの中でドロップされたパケットの平均割合 (％) です。トラフィック シェーピング ルールが作成された時点、最後に変更された時点、またはデバイスが前回再起動した時点からの数が計算に入れられます。
最小値と最大値
トラフィック シェーピング ルールに構成されている保証帯域幅と制限帯域幅。
