Configurer une Interface Externe

1. Sélectionnez Réseau > Configuration.
   La boîte de dialogue Configuration du Réseau s'affiche.
2. Sélectionnez une interface externe. Cliquez sur Configurer.
   La boîte de dialogue Paramètres de l'interface s'ouvre.
3. Dans l'onglet IPv4, sélectionnez Utiliser une adresse IP statique.
4. Dans la zone de texte Adresse IP, saisissez ou sélectionnez l'adresse IP de l'interface.
5. Dans la zone de texte Passerelle par défaut, saisissez ou sélectionnez l'adresse IP de la passerelle par défaut.

6. Cliquez sur OK.

1. Sélectionnez Réseau > Interfaces.
   La page Interfaces Réseau apparaît.
2. Sélectionnez une interface externe. Cliquez sur Modifier.

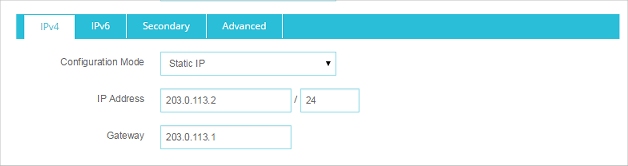

3. Dans la liste déroulante Mode de configuration, sélectionnez IP statique.
4. Dans la zone de texte Adresse IP, saisissez l'adresse IP de l'interface.
5. Dans la zone de texte Passerelle, tapez l'adresse IP de la passerelle par défaut.

6. Cliquez sur Enregistrer.

1. Sélectionnez Réseau > Interfaces.

   La page Interfaces réseau apparaît.
2. Sélectionnez une interface externe. Cliquez sur Configurer.

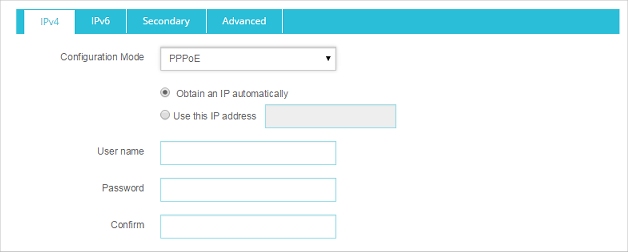

3. Dans la liste déroulante Mode de configuration, sélectionnez PPPoE.
4. Sélectionnez une option :
   • Obtenir une adresse IP automatiquement
   • Utiliser cette adresse IP (fournie par votre fournisseur de services Internet)
5. Si vous avez sélectionné Utiliser cette adresse IP, saisissez l'adresse IP dans la zone de texte en regard.
6. Saisissez le Nom d'utilisateur et le Mot de Passe. Ressaisissez le mot de passe.

   Les fournisseurs de services Internet utilisent le format des adresses e-mail pour les noms d'utilisateur, par exemple [email protected].

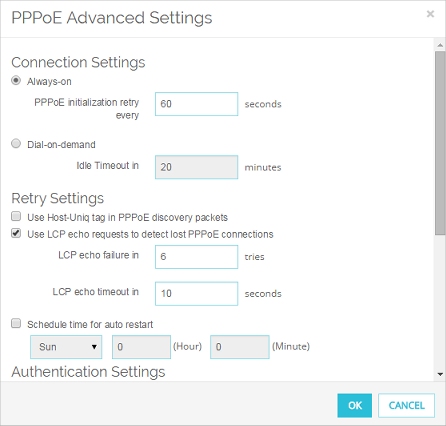

7. Pour configurer des options PPPoE supplémentaires, cliquez sur Avancé.

   Votre fournisseur de services Internet peut vous indiquer si vous devez modifier le délai d'expiration ou les valeurs LCP.

8. Configurez les propriétés PPPoE selon les instructions de la procédure suivante.

1. Sélectionnez Réseau > Configuration.
   La boîte de dialogue Configuration du réseau s'affiche.
2. Sélectionnez une interface externe. Cliquez sur Configurer.
   La boîte de dialogue Paramètres de l'interface s'ouvre.

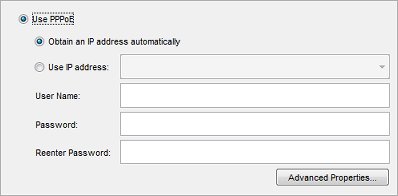

3. Dans l'onglet IPv4, sélectionnez Utiliser PPPoE.
4. Sélectionnez une option :
   • Obtenir une adresse IP automatiquement
   • Utiliser l'adresse IP (fournie par votre fournisseur de services Internet)
5. Si vous avez sélectionné Utiliser l'adresse IP, saisissez ou sélectionnez l'adresse IP dans la zone de texte en regard.
6. Saisissez le Nom d'utilisateur et le Mot de Passe. Ressaisissez le mot de passe.
   Les fournisseurs de services Internet utilisent le format d'adresse e-mail pour les noms d'utilisateur (exemple : [email protected]).

7. Pour configurer les options PPPoE, cliquez sur Propriétés avancées.

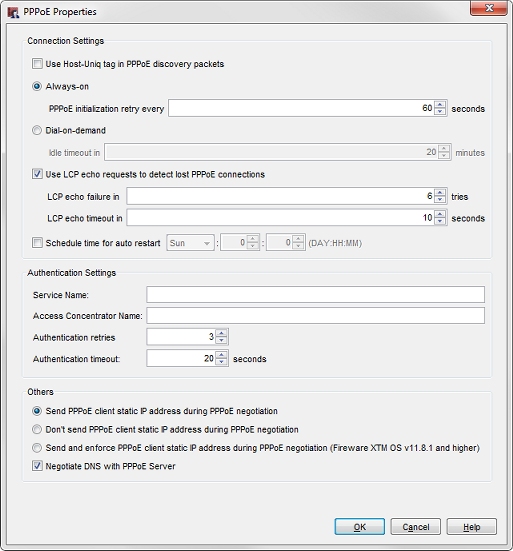

   La boîte de dialogue Propriétés PPPoE s'affiche. Votre fournisseur de services Internet peut vous indiquer si vous devez modifier le délai d'expiration ou les valeurs LCP.

8. Configurez les propriétés PPPoE selon les instructions de la procédure suivante.

1. Sélectionnez le moment où le périphérique se connecte au serveur PPPoE :
   • Toujours actif — Le Firebox conserve une connexion PPPoE constante. Il n'est pas nécessaire pour le trafic réseau de passer par l'interface externe.
     Si vous sélectionnez cette option, saisissez ou sélectionnez une valeur dans la zone de texte Réinitialisation de PPPoE toutes les pour définir le nombre de secondes pendant lesquelles PPPoE s'initialise avant de dépasser le délai.
   • Connexion à la demande — Le Firebox se connecte au serveur PPPoE uniquement lorsqu'il reçoit une requête d'envoi de trafic vers une adresse IP située sur l'interface externe.
     Si votre fournisseur de services Internet réinitialise régulièrement la connexion, sélectionnez cette option.
     Si vous sélectionnez cette option, définissez dans la zone de texte Expiration du délai d'inactivité dans, la durée pendant laquelle un client peut rester connecté lorsqu'aucun trafic n'est envoyé.
     Si vous ne sélectionnez pas cette option, vous devez redémarrer le périphérique manuellement à chaque réinitialisation de la connexion.
2. Si votre fournisseur de services Internet exige l'indicateur Host-Uniq pour les paquets de découverte PPPoE, cochez la case Utiliser l'indicateur Host-Uniq dans les paquets de découverte PPPoE.
3. Pour utiliser les requêtes d'écho LCP pour détecter les connexions PPPoE perdues, cochez la case Utiliser les requêtes d'écho LCP pour détecter les connexions PPPoE perdues.
   Cette option est activée par défaut.
4. Dans la zone de texte Échec d'écho LCP après, saisissez ou sélectionnez le nombre de requêtes d'écho LCP échouées autorisées avant que la connexion PPPoE soit considérée comme inactive et fermée.
5. Dans la zone de texte Délai d'écho LCP dans, saisissez ou sélectionnez le délai, en secondes, au cours duquel la réponse de chaque délai d'écho doit être reçue.
6. Pour configurer le Firebox pour qu'il redémarre automatiquement la connexion PPPoE tous les jours ou toutes les semaines, cochez la case Heure programmée pour le redémarrage automatique.
7. Dans la liste déroulante Heure programmée pour le redémarrage automatique, sélectionnez Quotidien pour redémarrer la connexion à la même heure chaque jour, ou choisissez un jour de la semaine pour que le redémarrage s'effectue de manière hebdomadaire. Sélectionnez l'heure et la minute du jour (au format 24 heures) pour redémarrer automatiquement la connexion PPPoE.
8. Dans la zone de texte Nom de service, saisissez un nom de service PPPoE.
   Il peut s'agir d'un nom d'un fournisseur de services Internet ou d'une classe de service configurée sur le serveur PPPoE. Cette option n'est généralement pas utilisée. Sélectionnez cette option uniquement s'il existe plusieurs concentrateurs d'accès ou si vous devez utiliser un nom de service spécifique.
9. Dans la zone de texte Nom du concentrateur d'accès, saisissez le nom d'un concentrateur d'accès PPPoE, appelé également serveur PPPoE. Cette option n'est généralement pas utilisée. Sélectionnez cette option uniquement s'il existe plusieurs concentrateurs d'accès.
10. Dans la zone de texte Nouvelles tentatives d'authentification, saisissez ou sélectionnez le nombre de tentatives de connexion que peut réaliser le Firebox.
    La valeur par défaut est de trois (3) tentatives de connexions.
11. Dans la zone de texte Délai d'authentification, saisissez la valeur du délai entre les nouvelles tentatives de connexion.
    La valeur par défaut est de 20 secondes entre chaque tentative de connexion.
12. Si vous configurez les paramètres PPPoE pour utiliser une adresse IP statique, vous pouvez sélectionner l'une des trois options pour la négociation des adresses IP PPPoE:
    • Envoyer l'adresse IP statique du client PPPoE pendant la négociation PPPoE — Cette option permet au périphérique d'envoyer l'adresse IP du client PPPoE au serveur PPPoE pendant la négociation PPPoE. Cela est le paramètre par défaut.
    • Ne pas envoyer l'adresse IP statique du client PPPoE pendant la négociation PPPoE — Cette option configure le périphérique de manière à de ne pas envoyer l'adresse IP du client PPPoE au serveur PPPoE.
    • Envoyer et appliquer l'adresse IP statique du client PPPoE pendant la négociation PPPoE — Cette option configure le périphérique pour envoyer l'adresse IP du client PPPoE au serveur PPPoE, et utiliser l'adresse IP configurée même si une autre adresse IP est obtenue du serveur PPPoE. Pour utiliser cette option, le périphérique doit utiliser Fireware XTM v11.8.1 ou supérieure.
13. Pour configurer le Firebox pour négocier le DNS avec le serveur PPPoE, cochez la case Négocier le DNS avec serveur PPPoE. Cette option est activée par défaut. Décochez la case si vous ne voulez pas que le périphérique négocie le DNS. Astuce ! Si vous décochez cette case, les Serveurs DNS Réseau configurés sur le Firebox sont utilisés.
    Pour de plus amples informations concernant les serveurs DNS du Firebox, consultez À propos de DNS sur le Firebox.
14. Cliquez sur OK.

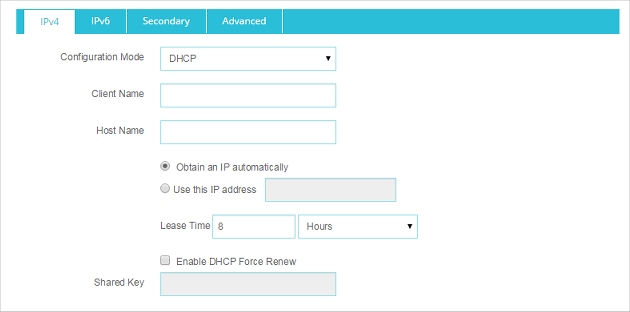

1. Dans la liste déroulante Mode de configuration, sélectionnez DHCP.
2. Si votre fournisseur de services Internet ou le serveur DHCP externe exige un identifiant client tel qu'une adresse MAC, saisissez ces informations dans la zone de texte Client.
3. Saisissez un nom d'hôte pour l'identification dans la zone de texte Nom d'hôte.

4. Pour attribuer manuellement une adresse IP à l'interface externe dans la zone de texte Utiliser cette adresse IP, saisissez l'adresse IP.

   Pour configurer l'interface externe de manière à obtenir une adresse IP automatiquement, ne renseignez pas la zone de texte Utiliser cette adresse IP.


5. Pour changer la durée du bail, cochez la case Durée du bail et indiquez la valeur dans la zone de texte et la liste déroulante situées en regard.
   Les adresses IP attribuées par un serveur DHCP sont définies par défaut avec un bail de huit heures qui permet de les utiliser pendant huit heures.

1. Sélectionnez Réseau > Configuration.
   La boîte de dialogue Configuration du réseau s'affiche.
2. Sélectionnez une interface externe. Cliquez sur Configurer.
   La boîte de dialogue Paramètres de l'interface s'ouvre.

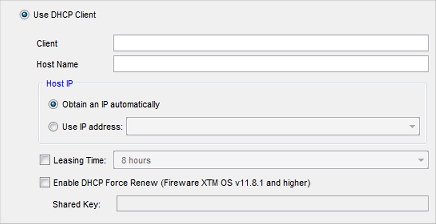

3. Dans l'onglet IPv4, sélectionnez Utiliser le client DHCP.
4. Si votre fournisseur de services Internet ou le serveur DHCP externe exige un identifiant client tel qu'une adresse MAC, saisissez ces informations dans la zone de texte Client.
5. Saisissez un nom d'hôte pour l'identification dans la zone de texte Nom d'hôte.

6. Pour que le protocole DHCP puisse attribuer une adresse IP au périphérique,sélectionnez dans la section IP de l'hôte l'option Obtenir une adresse IP automatiquement.

Pour attribuer manuellement une adresse IP et utiliser DHCP uniquement pour donner cette adresse attribuée à votre périphérique, sélectionnez Utiliser l'adresse IP. Tapez l'adresse IP dans la zone de texte voisine.

Les adresses IP attribuées par un serveur DHCP sont définies par défaut avec un bail de huit heures qui permet de les utiliser pendant huit heures.

7. Pour changer la durée du bail, cochez la case Durée du bail. Sélectionnez la durée du bail dans la liste déroulante située en regard.
