S'applique à : Fireboxes Gérés sur le Cloud, Fireboxes Gérés Localement
Sur la page Réseaux, sélectionnez un nom de réseau pour obtenir les informations détaillées le concernant.
Cette page est uniquement disponible lorsque votre Firebox géré sur le cloud ou votre Firebox géré localement avec le reporting cloud est connecté à WatchGuard Cloud.
Pour ouvrir les détails du réseau d'un Firebox géré sur le cloud ou localement avec le reporting cloud :
- Sélectionnez Surveiller > Périphériques.
- Sélectionnez un Firebox.
La page de Synthèse des Périphériques du Firebox sélectionné s'ouvre. - Sélectionnez État en Direct > Réseaux.
La page Réseaux s'ouvre. La page s'actualise automatiquement toutes les 30 secondes.
- Dans la colonne Nom, sélectionnez le réseau dont vous souhaitez consulter les détails.
La page des détails s'ouvre.

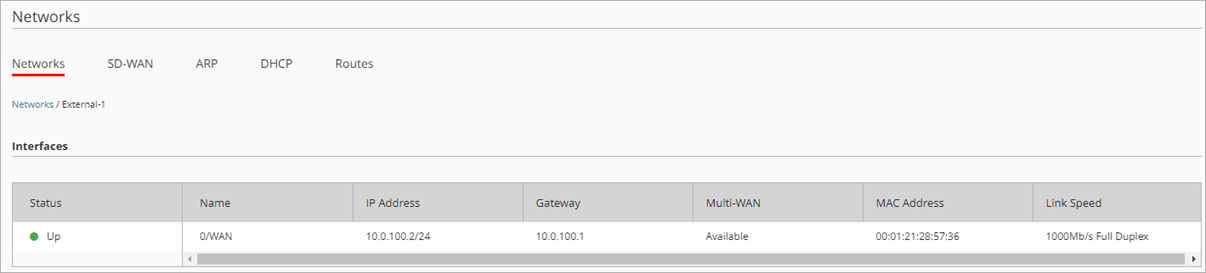

Page de détails du réseau externe. Pour plus d'informations, consultez Réseaux Externes.

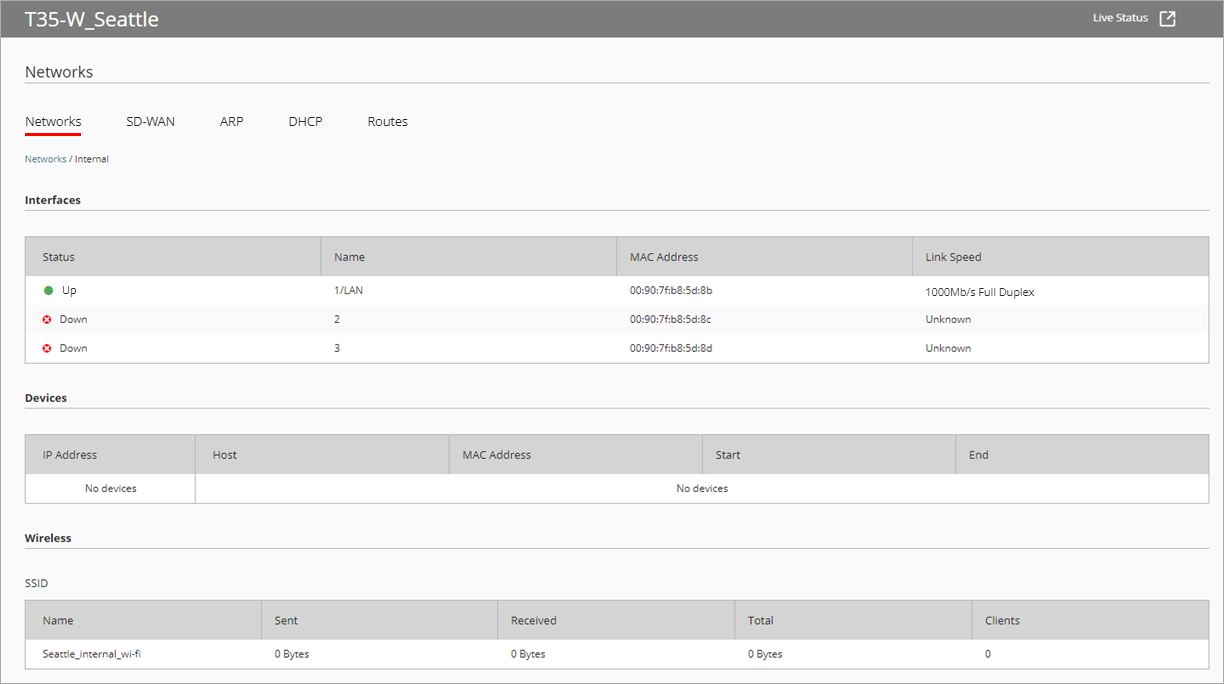

Page de détails du réseau interne. Pour plus d'informations, consultez Réseaux Internes et Invités.
Réseaux Externes
La section Interfaces indique les informations détaillées de l'interface.
État
Si l'interface est active, l'état est Actif. Si elle n'est pas active, l'état est Inactif.
Nom
Nom de l'interface physique du Firebox.
Adresse IP
Adresse IP de l'interface externe du Firebox.
Gateway
Adresse IP de la passerelle définie pour l'interface.
Multi-WAN
Informations concernant l'état de l'interface multi-WAN.
Adresse MAC
Adresse MAC de l'interface du Firebox.
Vitesse de Connexion
Vitesse de connexion de la connexion réseau de l'interface (Mbps).
IPv6

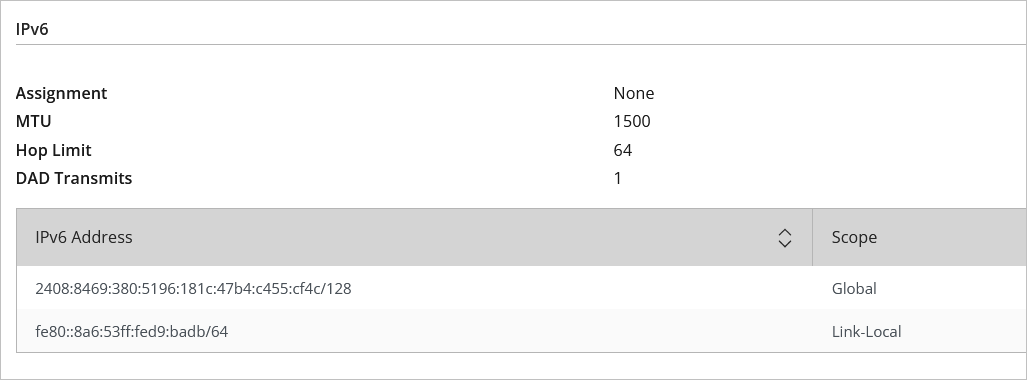

Si vous activez IPv6 sur l'interface, la section IPv6 affiche des informations détaillées de cette configuration.
Attribution
Ce paramètre indique la méthode d'attribution des adresses IPv6 :
- Statique — La configuration IPv6 comprend une adresse IPv6 statique.
- Automatique — L'option Configuration Automatique de l'Adresse IPv6 est sélectionnée.
MTU
L'Unité de Transmission Maximale (Maximum Transmission Unit).
Limite de Saut
Le nombre de segments du réseau qu'un paquet peut parcourir avant qu'un routeur le rejette.
Transmissions DAD
Le nombre de transmissions DAD (détection d'adresses en double) pour ce lien.
Adresse IPv6
Les adresses IPv6 spécifiées dans la configuration IPv6 de l'interface.
Réseaux Internes et Invités
Interfaces
La section Interfaces indique les informations détaillées de chaque interface.
État
Si l'interface est active, l'état est Actif. Si elle n'est pas active, l'état est Inactif.
Nom
Nom de l'interface physique du Firebox.
Adresse MAC
Adresse MAC de l'interface du Firebox.
Vitesse de Connexion
Vitesse de connexion de la connexion réseau de l'interface (Mbps).
IPv6
Si vous activez IPv6 sur l'interface, la section IPv6 affiche des informations détaillées de cette configuration.
Attribution
Ce paramètre indique la méthode d'attribution des adresses IPv6 :
- Statique — La configuration IPv6 comprend une adresse IPv6 statique.
- Automatique — La configuration IPv6 ne comprend pas d'adresse IPv6 statique.
MTU
L'Unité de Transmission Maximale (Maximum Transmission Unit).
Limite de Saut
Le nombre de segments du réseau qu'un paquet peut parcourir avant qu'un routeur le rejette.
Transmissions DAD
Le nombre de transmissions DAD (détection d'adresses en double) pour ce lien.
Adresse IPv6
Les adresses IPv6 spécifiées dans la configuration IPv6 de l'interface.
v
Périphériques
La section Périphériques affiche les informations concernant chaque périphérique du réseau.
Adresse IP
Adresse IP du réseau du périphérique sur le réseau interne ou invité.
Hôte
Nom d'hôte du périphérique.
Adresse MAC
Adresse MAC du périphérique.
Début
Heure à laquelle le périphérique s'est connecté au réseau.
Fin
Heure à laquelle le périphérique a quitté le réseau.
Réseau du Modem 4G LTE ou 5G
La section Réseau du Modem 4G LTE ou Réseau du Modem 5G indique l'état actuel de la connexion 4G LTE ou 5G d'un Firebox équipé d'un module d'interface LTE ou de capacités 5G intégrées.
État du Modem
La première partie indique si le modem cellulaire est activé ou désactivé dans la configuration.
La deuxième partie indique l'état de la carte SIM et de la connexion cellulaire :
- Prêt — Une carte SIM est installée, mais pas encore connectée au réseau cellulaire.
- Non Prêt — Aucune carte SIM n'est installée.
- Connecté — Une carte SIM est installée et connectée au réseau cellulaire.
- Verrouillé — La carte SIM est verrouillée par le fabricant pour éviter toute utilisation non autorisée. Un PIN est nécessaire pour déverrouiller la carte SIM.
- Déverrouillé — un PIN a été spécifié avec succès et la carte SIM est déverrouillée, mais pas encore connectée au réseau.
Vous pouvez déverrouiller une carte SIM dans Fireware Web UI ou Firebox System Manager. Pour plus d'informations, consultez État du Modem 4G LTE.
Adresse IP du Modem
Adresse IP du modem cellulaire.
Signal
Nom du fournisseur de services cellulaires et intensité du signal de la connexion cellulaire.
Version du Microprogramme
Version de microprogramme du modem cellulaire.

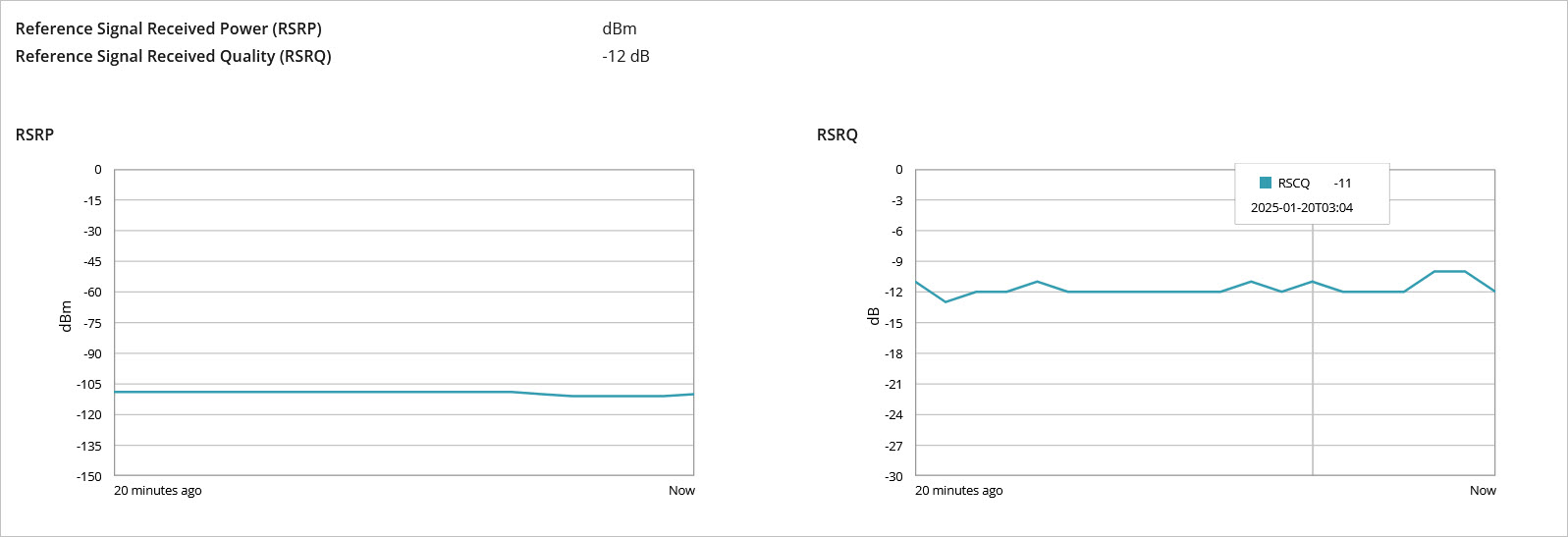

État du Signal
Puissance de Réception du Signal de Référence (RSRP)
Indique la puissance du signal reçu en décibels par milliwatt (dBm).
Qualité de Réception du Signal de Référence (RSRQ)
Indique le rapport de la puissance du signal reçu (RSRP) sur tous les niveaux de signaux de la même fréquence en décibels (dB). Une valeur RSRQ élevée indique un bon rapport signal/bruit.
Sans Fil
La section Sans Fil affiche les informations de chaque réseau sans fil et des clients sans fil connectés. Pour plus d'informations, consultez Configurer un Firebox Sans Fil.
SSID
Pour chaque SSID, vous pouvez afficher les informations suivantes :
Nom
Nom du réseau sans fil.
Envoyés
Nombre d'octets envoyés via le réseau sans fil.
Reçus
Nombre d'octets reçus via le réseau sans fil.
Total
Nombre total d'octets envoyés et reçus via le réseau sans fil.
Clients
Nombre de clients actuellement connectés au réseau sans fil.
Bande de Fréquences
Bande de fréquences sur laquelle le SSID est diffusé. (2.4 GHz, 5 GHz, ou les deux)
Clients Sans Fil
Pour chaque client sans fil associé à un SSID du Firebox, vous pouvez consulter les informations suivantes :
Adresse MAC
Adresse MAC du périphérique client.
Adresse IP
Adresse IP du réseau du périphérique client.
Hôte
Nom d'hôte du périphérique client.
Envoyés
Nombre d'octets envoyés par le périphérique client.
Reçus
Nombre d'octets reçus par le périphérique client.
Radio
Radio sans fil à laquelle le périphérique client est connecté.
Intensité du Signal
Niveau de puissance du signal sans fil du client sans fil.
Une forte intensité entraine des connexions plus fiables et des vitesses plus élevées.
L'intensité du signal est mesurée en -dBm (0 à -100). Il s'agit du rapport de puissance en décibels (dB) entre la puissance mesurée référencé à un milliwatt (mW).
Plus la valeur est proche de 0, plus le signal est fort. À titre d'exemple, -40 dBm représente une meilleure intensité du signal que -60 dBm.
